SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione Communit-IA-A1-it-22 23
6.2 Introduzione dei cavi nel distributore di comunicazione
I singoli componenti nel distributore di comunicazione sono cablati. L’introduzione dei cavi di collegamento ha luogo
mediante i pressacavi sul fondo di Communit.

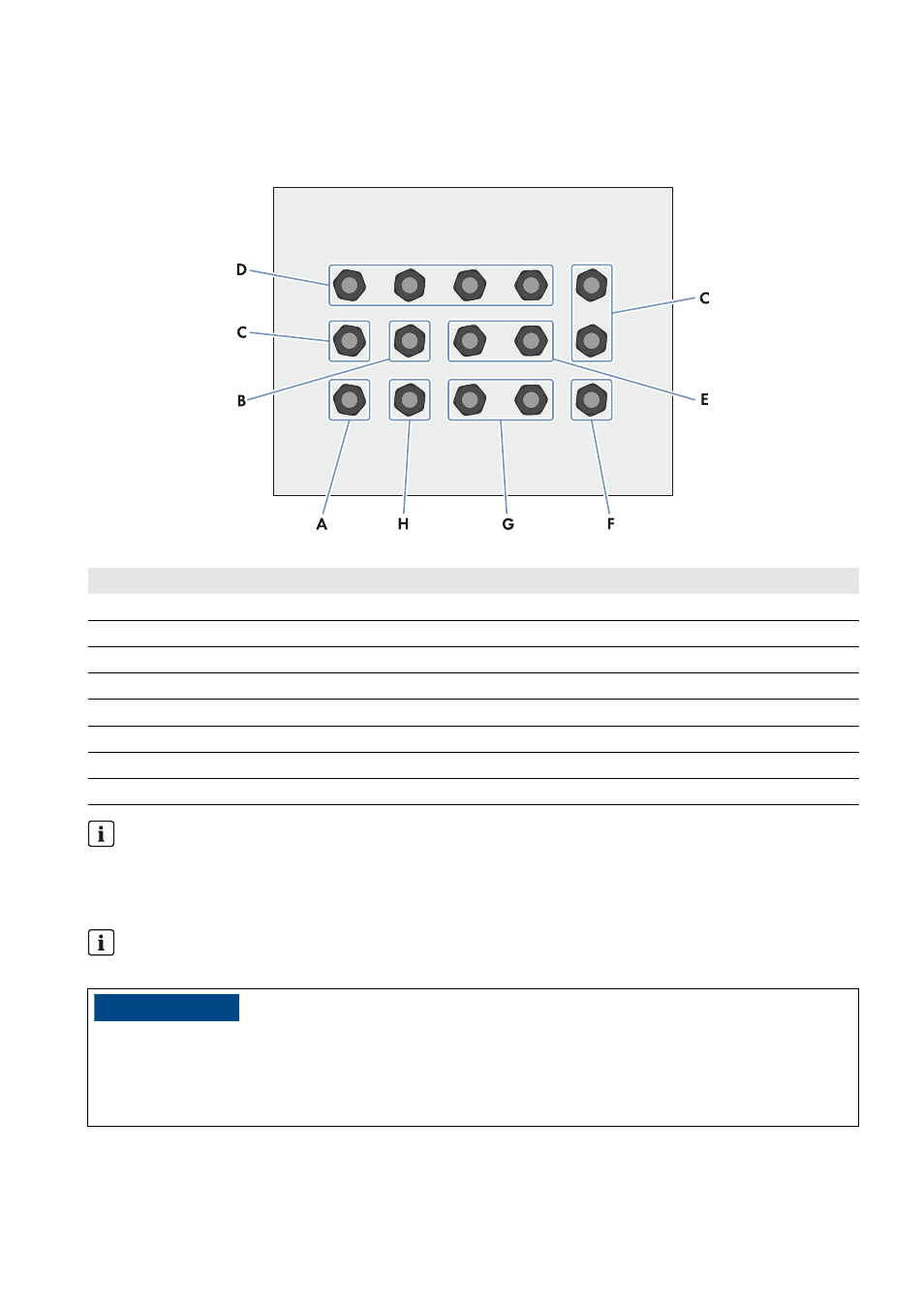

Figura 10: Pressacavi sul fondo di Communit
Posizione Raccomandazioni per l’introduzione dei cavi
A
Per il cavo della tensione di alimentazione
B Per il cavo di Sunny SensorBox
C Per i conduttori in fibra ottica
D Per i cavi di Cluster Controller e del modulo I/O
E Riserva
F Per il cavo antenna
G Per il cavo di rete
H Riserva
Scarico esterno della trazione del cavo di alimentazione
Il cavo della tensione di alimentazione di Communit deve essere condotto verso l’apparecchio stesso utilizzando un
adeguato supporto. L’apposita sbarra collettrice esterna non è compresa nel contenuto della fornitura.
• Il cavo della tensione di alimentazione deve essere fissato su una sbarra collettrice esterna.
Pressacavi non utilizzati
• Non estrarre i tappi ciechi dai pressacavi non utilizzati, poiché fungono da chiusura ermetica per Communit.
"77*40
Danneggiamento di Communit causa infiltrazione di umidità
Pressacavi non ermetici possono comportare l‘infiltrazione di umidità in Communit.
• Rimuovere nella guarnizione in gomma del pressacavi solo un numero di anelli di tenuta corrispondente al
diametro del cavo.
