Definizione di un pezzo grezzo
Dopo aver creato un nuovo programma, il TNC avvia immediatamente
il dialogo per l'immissione della definizione del pezzo grezzo. Come
pezzo grezzo definire sempre un quadrato con l'indicazione del punto
MIN e MAX, riferiti all'origine selezionata.
Dopo aver creato un nuovo programma, il TNC avvia automaticamente
la definizione del prezzo grezzo e richiede i relativi dati necessari:
U Asse mandrino Z - piano XY? : inserire l'asse attivo del mandrino.
G17 è memorizzato come valore di preset, confermare con il tasto
ENT
U Coordinate? : inserire la minima coordinata X del pezzo grezzo riferita
all'origine, ad es. 0, confermare con il tasto ENT
U Coordinate? : inserire la minima coordinata Y del pezzo grezzo riferita
all'origine, ad es. 0, confermare con il tasto ENT
U Coordinate? : inserire la minima coordinata Z del pezzo grezzo riferita
all'origine, ad es. -40, confermare con il tasto ENT
U Coordinate? : inserire la massima coordinata X del pezzo grezzo
riferita all'origine, ad es. 100, confermare con il tasto ENT
U Coordinate? : inserire la massima coordinata Y del pezzo grezzo
riferita all'origine, ad es. 100, confermare con il tasto ENT
U Coordinate? : inserire la massima coordinata Z del pezzo grezzo
riferita all'origine, ad es. 0, confermare con il tasto ENT: il TNC
chiude il dialogo
Blocchi esemplificativi NC
Informazioni dettagliate su questo argomento
„ Definizione del pezzo grezzo: (vedere pagina 98)

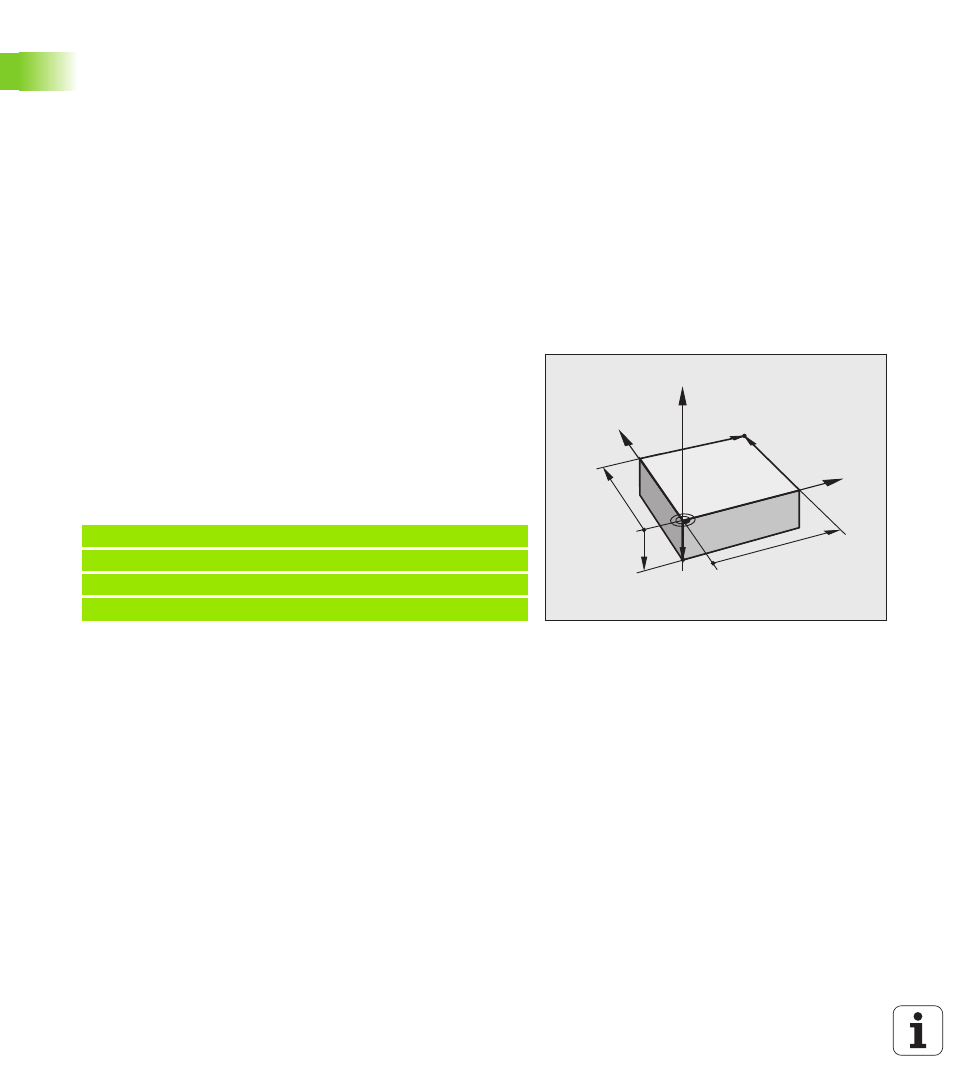

Y
X
Z
MAX
MIN
-40
100
100
0
0
%NEU G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NEU G71 *
