HEIDENHAIN iTNC 530 321
9.1
1
Esempi di pr
ogr
ammazione
9.11 Esempi di programmazione

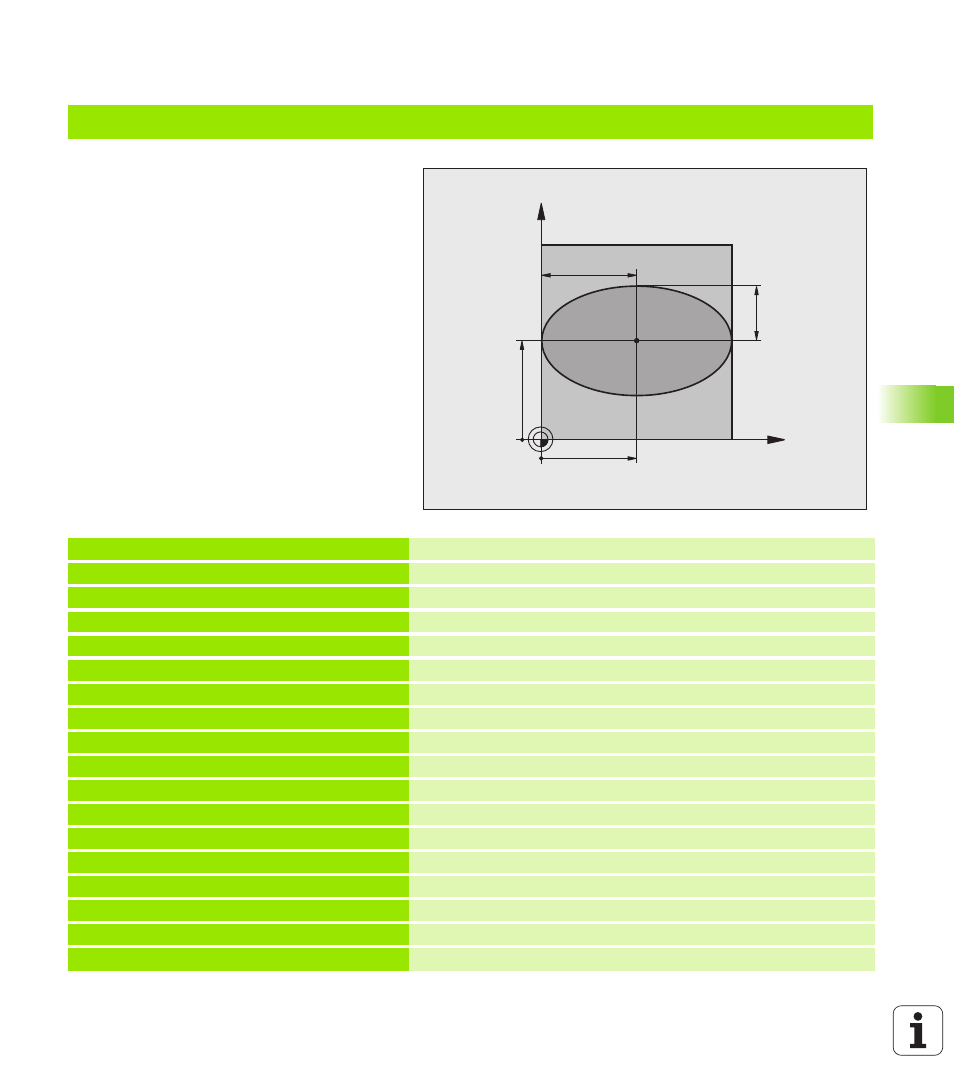

Esempio: ellisse
Esecuzione del programma
„ Il profilo dell'ellisse viene programmato con
tante piccole rette (definibili mediante Q7).
Quanti più passi di lavorazione si definiscono,
tanto più liscio risulterà il profilo
„ La direzione di fresatura viene definita tramite
l'angolo di partenza e l'angolo finale nel piano.
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
„ Il raggio dell'utensile non viene considerato
%ELLIPSE G71 *
N10 Q1 = +50 * Centro asse X
N20 Q2 = +50 * Centro asse Y
N30 Q3 = +50 * Semiasse X
N40 Q4 = +30 * Semiasse Y
N50 Q5 = +0 * Angolo di partenza nel piano
N60 Q6 = +360 * Angolo finale nel piano
N70 Q7 = +40 * Numero delle operazioni di calcolo
N80 Q8 = +30 * Posizione di rotazione dell'ellisse
N90 Q9 = +5 * Profondità di fresatura
N100 Q10 = +100 * Avanzamento in profondità
N110 Q11 = +350 * Avanzamento di fresatura
N120 Q12 = +2 * Distanza di sicurezza per il preposizionamento
N130 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Chiamata utensile
N170 G00 G40 G90 Z+250 * Disimpegno utensile
N180 L10,0 * Chiamata lavorazione
X
Y
50
50
30
50
