HEIDENHAIN iTNC 530 411
12.2 F
u
nzione PLANE: r
o
tazione del pi
ano di la
v
o
ro
(opzione sof
tw
a
re
1)
12.2 Funzione PLANE: rotazione del
piano di lavoro (opzione
software 1)
Introduzione
Con la funzione PLANE (ingl. plane = piano) si dispone di una potente
funzione con cui è possibile definire in modi differenti i piani di lavoro
ruotati.
Tutte le funzioni PLANE disponibili nel TNC descrivono il piano di lavoro
desiderato in modo indipendente dagli assi rotativi effettivamente
presenti sulla macchina. Sono disponibili le seguenti possibilità:
Le funzioni per la rotazione del piano di lavoro devono
essere abilitate dal costruttore della macchina.
La funzione PLANE può essere impiegata solo su macchine
dotate di almeno due assi rotativi (tavola o/e testa).
Eccezione: la funzione PLANE AXIAL può essere impiegata
anche se sulla macchina è disponibile oppure attivo un
solo asse rotativo.

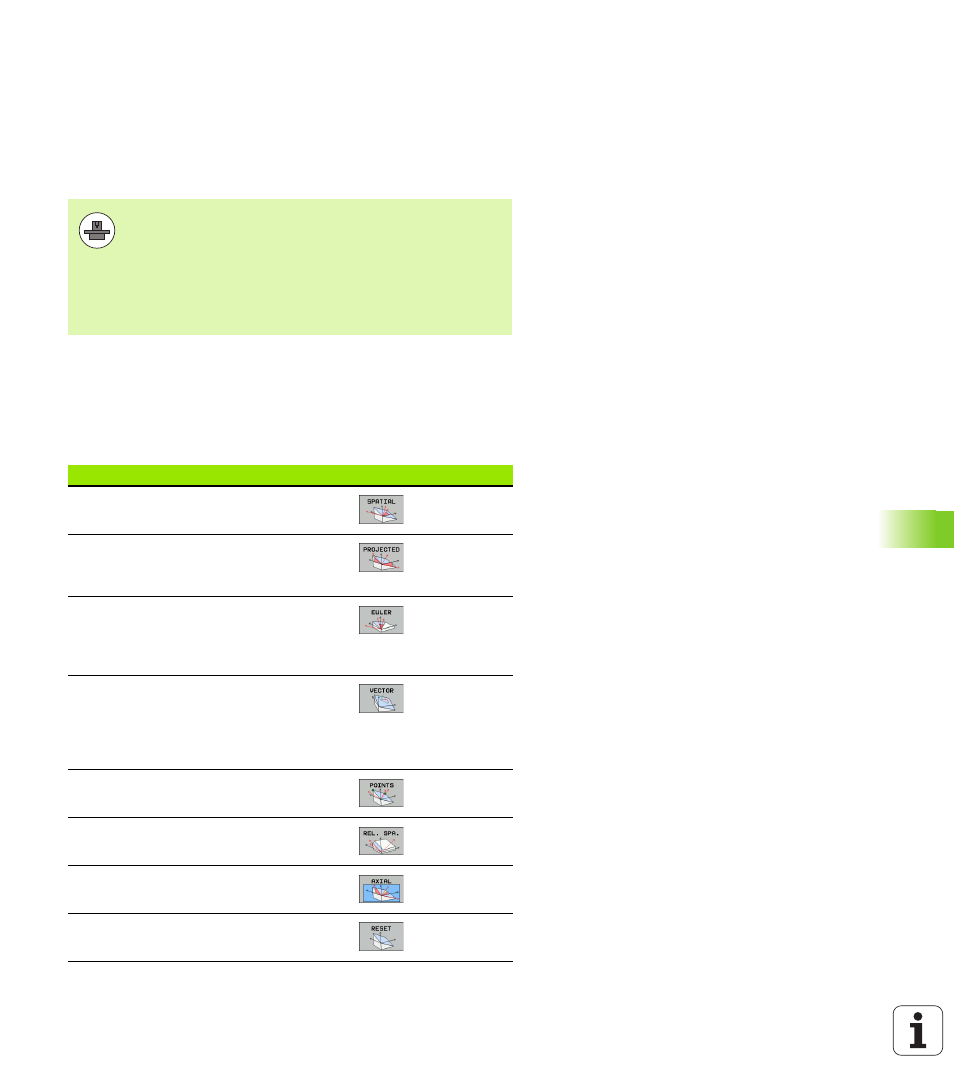

Funzione Parametri necessari Softkey Pagina
SPATIAL Tre angoli solidi SPA, SPB, SPC Pagina 415
PROJECTED Due angoli di proiezione
PROPR
e PROMIN ed un angolo
di rotazione ROT
Pagina 417
EULER Tre angoli di Eulero
precessione (EULPR),
nutazione (EULNU) e rotazione
(EULROT), Pagina 419
VECTOR Vettore normale per la
definizione del piano e
vettore base per la
definizione della direzione
dell'asse X ruotato Pagina 421
POINTS Coordinate di tre punti
qualsiasi del piano da ruotare Pagina 423
RELATIV Angolo solido unico, con
effetto incrementale Pagina 425
AXIAL Fino a tre angoli asse assoluti
o incrementali A, B, C Pagina 426
RESET Reset della funzione PLANE Pagina 414
