HEIDENHAIN TNC 320 129
6.4 T
raiet
to
ri
e – Coor
dinat
e
car
tesiane
Blocchi esplicativi NC
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
"CONFERMA POSIZIONE REALE":
 Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
 Commutare dalla visualizzazione dello schermo a Editing
programma
 Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
 Premere il tasto "CONFERMA DELLA POSIZIONE
REALE": il TNC genererà un blocco L con le coordinate
della posizione reale

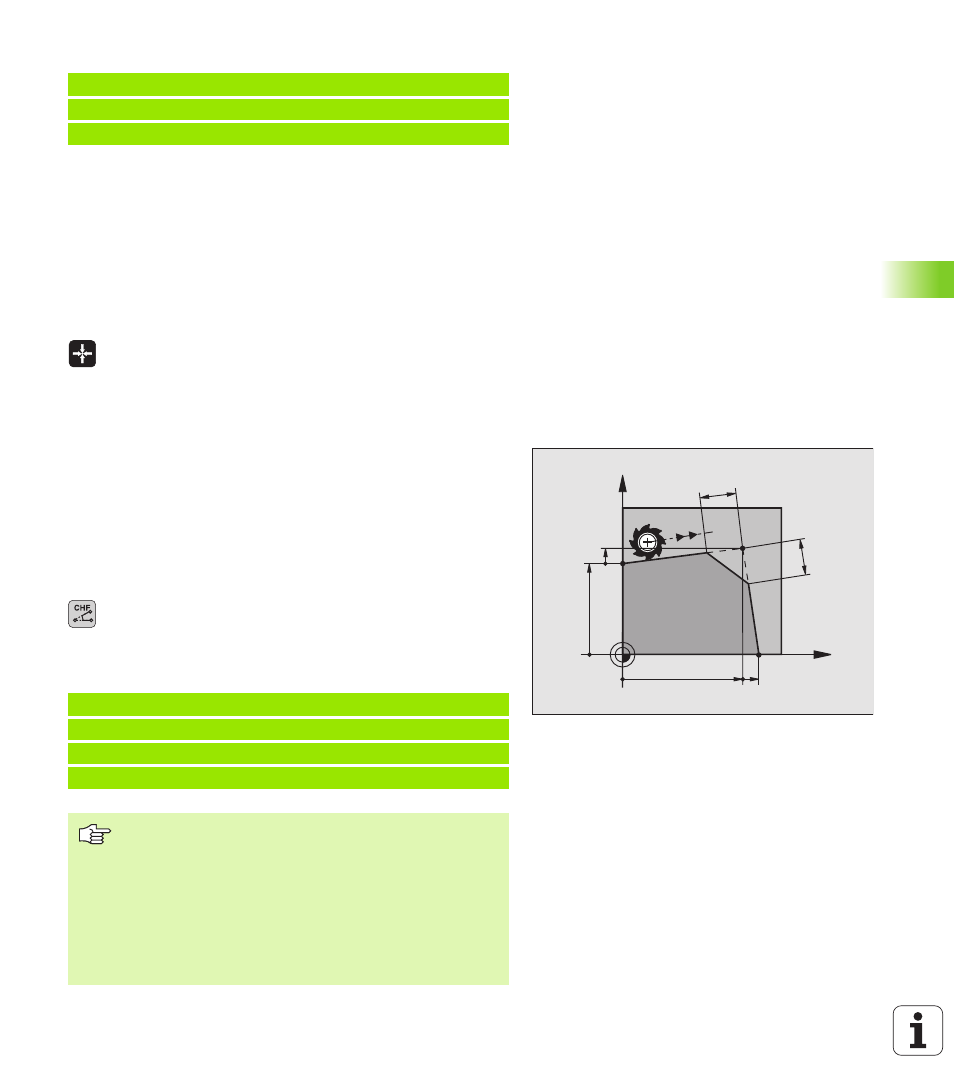

Inserimento di uno smusso CHF tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette
possono essere smussati.
„ Nei blocchi lineari prima e dopo il blocco CHF si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
„ La correzione del raggio prima e dopo il blocco CHF deve essere
uguale
„ Lo smusso deve poter essere eseguito con l'utensile attuale
 Smusso : lunghezza dello smusso
Se necessario:
 Avanzamento F (attivo solo nel blocco CHF)
Blocchi esplicativi NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
La lavorazione del profilo non può iniziare con un blocco
CHF.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo tagliato dallo smusso non viene lavorato.
L'avanzamento programmato in un blocco CHF è attivo
solo in questo blocco. Dopo il blocco CHF ridiventa attivo
l'avanzamento programmato nel blocco precedente.
X
Y
40
12 30
5
12
5
