104 5 Programmazione: Utensili
5.2 D
a
ti ut
ensile

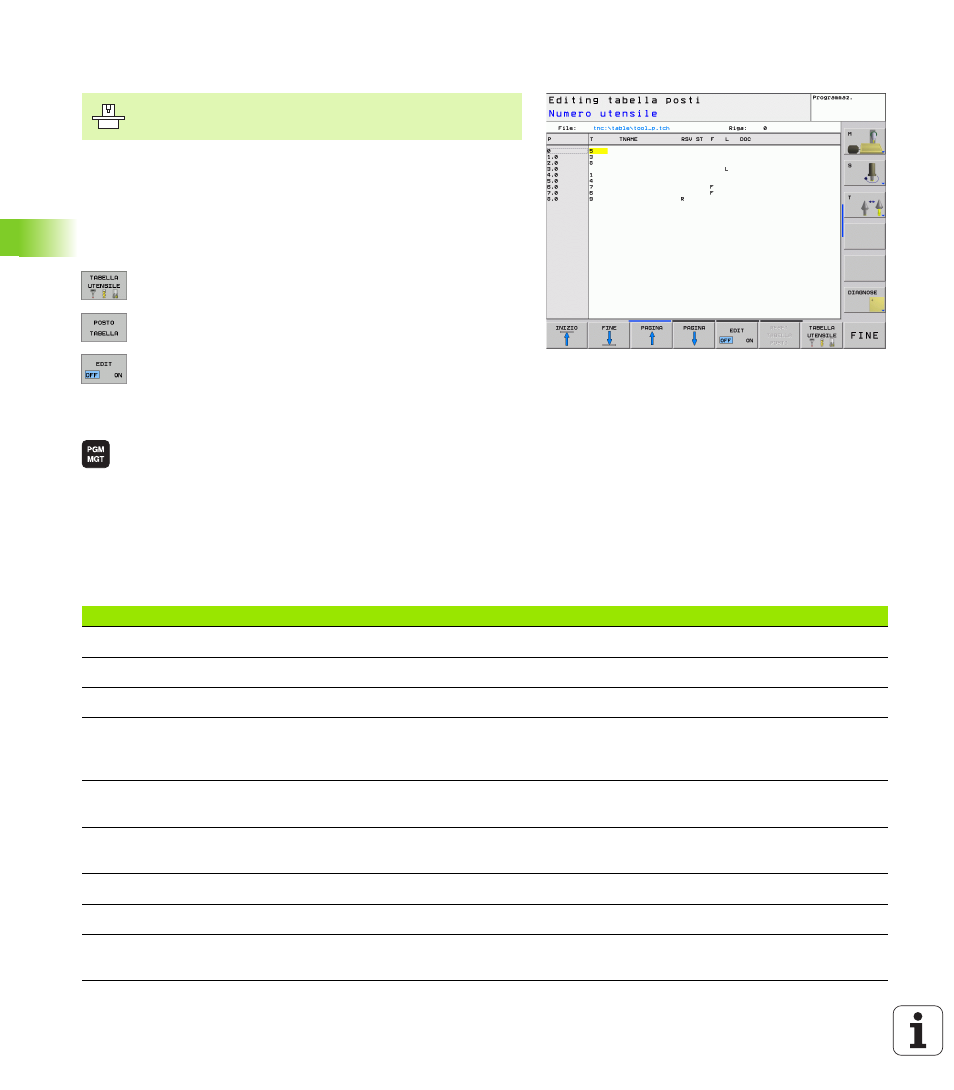

Tabella posti per cambio utensile
Per il cambio utensili automatico occorre la tabella posti TOOL_P.TCH.
Il TNC gestisce più tabelle posti con nome di file a piacere. La tabella
posti da attivare per l'esecuzione del programma viene selezionata in
uno dei modi operativi di esecuzione programma tramite la Gestione
file dati (stato M).
Editing Tabella posti in uno dei modi di esecuzione programma
 Selezione della tabella utensili: premere il softkey
TABELLA UTENSILI
 Selezione Tabella posti:premere il softkey TABELLA
POSTO
 Impostare il softkey EDIT su ON
Selezione tabella posti nel modo operativo Memorizzazione/
Editing programma
 Richiamare la Gestione file
 Visualizzazione dei tipi di file: premere il softkey
SELEZIONA TIPO
 Visualizzazione dei file tipo .TCH : premere il softkey
TCH FILES (secondo livello softkey)
 Selezionare un file o inserire un nuovo nome di file.
Confermare con il tasto ENT o con il softkey
SELEZIONARE
Il costruttore adatta alla propria macchina le funzioni della
tabella posti. Consultare il manuale della macchina!
Sigla Inserimento Dialogo
P Numero posto dell'utensile nel magazzino utensili –
T Numero utensile Numero utensile?
TNAME Visualizzazione del nome utensile da TOOL.T –
ST L'utensile è un utensile speciale (ST: per Special Tool = ingl. utensile
speciale); se l'utensile speciale blocca dei posti prima e dopo il proprio,
bloccare i relativi posti nella colonna L (stato L) Utensile spec.?
F Riportare l’utensile sempre allo stesso posto magazzino (F: per Fixed = Ingl.
fisso) Posto fisso? SÌ = ENT /
NO = NO ENT
L Bloccare il posto (L: per Locked = ingl. bloccato, vedere anche colonna ST) BLOCCO DEL POSTO
SÌ = ENT / NO = NO ENT
PLC Informazione relativa a questo posto utensile da trasmettere al PLC Stato PLC?
DOC Visualizzazione del commento all'utensile da TOOL.T –
PTYP Tipo utensile. La funzione viene definita dal Costruttore della macchina.
Consultare la documentazione della macchina Tipo di utensile per
tabella posti?
