ARAG DIGIWOLF - Battery powered version Manuale d'uso
Pagina 4
4
1
DESCRIZIONE DEL PRODOTTO
DigiWolf è un flussometro a palette alimentato a batteria in grado di misurare la portata di un fluido in un circuito idraulico, e di visualizzare i risultati
della misurazione sul display di cui è dotato.
1.1
Destinazione d’uso
Questo dispositivo è progettato per l’installazione su macchine agricole per diserbo e irrorazione.
L’apparecchiatura è progettata e realizzata in conformità alla norma EN ISO 14982 (Compatibilità elettromagnetica - macchine
agricole e forestali), armonizzata alla Direttiva 2004/108/CE.
Il flussometro non deve essere assolutamente usato per misurare il passaggio di idrocarburi, liquidi infiammabili, esplosivi o
tossici. Il flussometro non è adatto al contatto con liquidi alimentari.
2
MONTAGGIO DEL FLUSSOMETRO
Installate il flussometro
ad almeno 20 cm da elementi che possano causare turbolenze all’interno del condotto (valvole, curve, strozzature, etc.).
Il flussometro può essere installato in posizione orizzontale o verticale.
ATTENZIONE:
- Non montate il flussometro con il display rivolto verso il basso (Fig. 1).
- L’impianto deve prevedere un sistema di filtraggio con filtro di almeno 50 mesh, e una valvola di sicurezza che limiti la pressio-
ne di utilizzo alla massima prevista (Tab. 2 - Par. 2.3.1).
OK
NO!
OK
OK
Montate il flussometro mediante gli appositi fissaggi (Fig. 2): inserite i bulloni (M8) nelle sedi previste, quindi fateli scorrere nella posizione di fermo
per impedirne la fuoriuscita.
Il corpo del flussometro dovrà essere montato con la freccia dell'etichetta rivolta verso la direzione del flusso.
APPROXIMATE CONSTANT
XXX
APPROXIMA
TE CONST
ANT
XXX
INTRODUZIONE

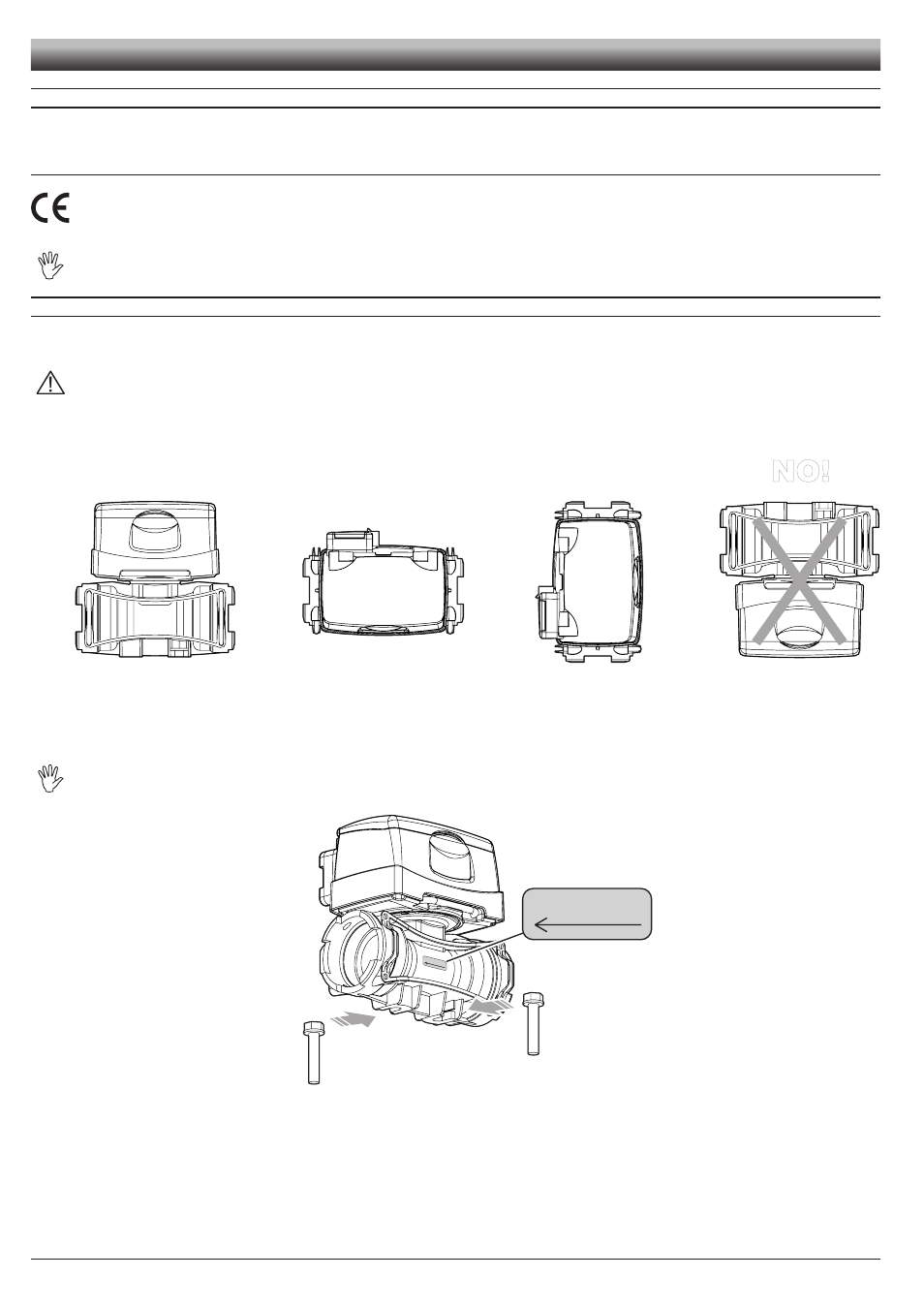

Fig. 1
Fig. 2
