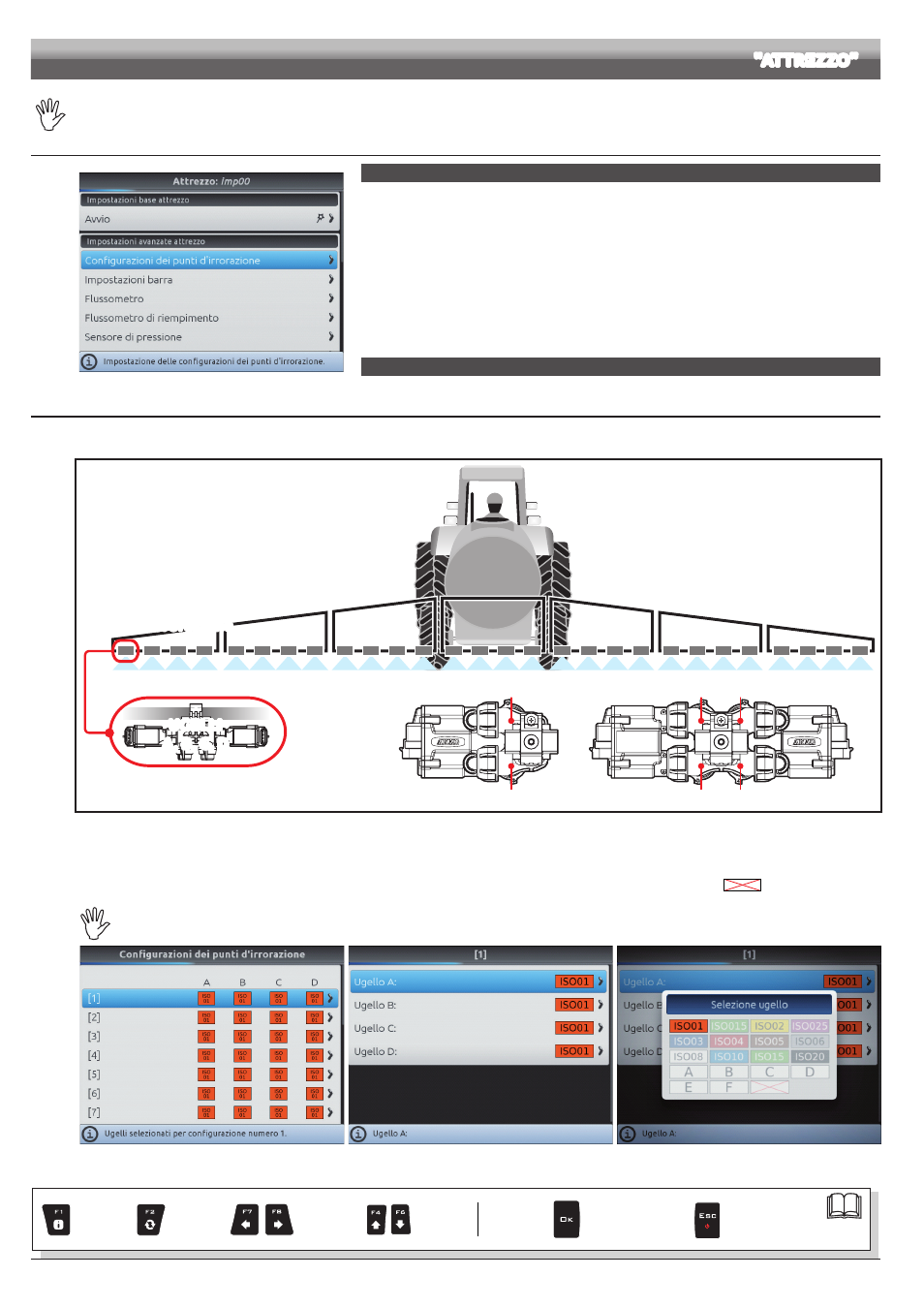

1 attrezzo, 1 configurazione dei punti d'irrorazione, Programmazione avanzata "attrezzo – ARAG Bravo 400S Seletron Manuale d'uso
Pagina 24
24
La tipologia dell'attrezzo visualizzato dipende dalle impostazioni di base effettuate (cap. 9), in base alle quali cambieranno le voci
di Fig. 60.
10.1
Attrezzo
Fig. 60
Impostazioni avanzate attrezzo
•
Configurazione dei punti d'irrorazione
(par. 10.1.1).
•
Impostazioni barra
(par. 10.1.2).
•
Flussometro
(par. 10.1.3).
•
Flussometro di riempimento
(par. 10.1.4).
•
Sensore di pressione
(par. 10.1.5).
•
Valvole
(par. 10.1.6).
•
Dati ugelli
(par. 10.1.7).
•
Sensore ruota
(par. 10.1.8).
•
Contagiri
(par. 10.1.9).
•
Cisterna
(par. 10.1.10).
•
Allarmi
(par. 10.1.11).
•
Parametri di lavoro
(par. 10.1.12).
•
Calibrazione dispositivo
(par. 10.1.13).
Geometria dell'attrezzo
•
Impostazioni geometria
(par. 10.1.14)
10.1.1 Configurazione dei punti d'irrorazione
Permette di impostare 20 configurazioni diverse (equivalenti a 20 combinazioni di ugelli), che si possono richiamare all'avvio del lavoro.
Ogni configurazione indicherà quale tipo di ugelli è installato sui punti di irrorazione della barra.
UGELLI
A, B, C, D
Punto di irrorazione
Ugello A
Ugello C
Ugello B
Ugello D
Ugello A
Ugello B
Fig. 61
Durante la programmazione guidata (cap. 9), il computer vi chiederà di selezionare quale tipo di Seletron è installato sui punti di irrorazione (singolo, doppio o quadruplo).
A seconda dell'opzione selezionata cambierà il numero di ugelli da programmare in questo menu.
- Selezionate la configurazione da impostare (Fig. 62).
- Selezionate l'ugello da impostare (
A
,
B
,
C
o
D
- Scegliete l'ugello utilizzato tra quelli proposti (Fig. 64): nel caso in cui un ugello NON sia utilizzato, disabilitatelo selezionando la voce
.
- Ripetete la programmazione per ogni configurazione.
Gli ugelli impostati sono uguali per tutti i punti di irrorazione della barra.
Fig. 62
Fig. 63
Fig. 64
PROGRAMMAZIONE AVANZATA
"ATTREZZO"
Par.
Esce dalla funzione
o dalla modifica
del dato
Conferma l'accesso
o la modifica del dato
Scorrimento
(SX / DX)
Cancella
il carattere
selezionato
Incremento /
decremento
dei dati
Scorrimento
(SU / GIU)
Inserisce
il carattere
selezionato
