Airmar Tilted Element™ without Valve—B60: 0°/12°/20° - Manuale (Pagina 4)

di qualsiasi cavo sia eccessiva, avvolgetelo a spirale e fissatelo sul
posto con fascette per cavi in modo da evitare che si danneggi.
2. Per collegare il sensore allo strumento, fate riferimento al manuale
utente dell'ecoscandaglio.
Verifica delle infiltrazioni
Non appena l'imbarcazione viene posta in acqua, verificate immedia-
tamente la presenza di infiltrazioni in prossimità del sensore. Le infil-
trazioni molto piccole potrebbero non essere immediatamente visibili.
Non lasciate l'imbarcazione in acqua per più di 3 ore prima di verifica-
re nuovamente. Una piccola infiltrazione potrebbe provocare un note-
vole accumulo di acqua in sentina dopo 24 ore. Se è presente
un'infiltrazione, ripetete le procedure di assestamento e installazione
immediatamente (vedi pagina 2).
Installazione su scafo sandwich in
vetroresina
Il nucleo (legno o schiuma) deve essere tagliato e sigillato accurata-
mente. È necessario proteggere il nucleo dalle infiltrazioni d'acqua e
rinforzare lo scafo per evitare che si rompa sotto il dado dello scafo e
consenta all'alloggiamento di allentarsi.
ATTENZIONE: Sigillate completamente lo scafo per evitare
infiltrazioni d'acqua nel nucleo.
1. Praticate un foro guida utilizzando una punta da 3mm o 1/8" dall'in-
terno dello scafo (vedi Figura 6). Se vicino al punto scelto per il mon-
taggio sono presenti nervature, puntoni o altre irregolarità dello
scafo, praticate il foro dall'esterno. (Se avete praticato il foro in una
posizione errata, praticatene un altro in un punto migliore. Applicate
del nastro adesivo in carta all'esterno dello scafo sul foro errato e si-
gillatelo con resina epossidica.)
2. Utilizzando una sega a tazza per esterno scafo della misura corret-
ta, praticate dall'esterno dello scafo un foro esclusivamente nella
pelle esterna (vedi tabella a pagina 1).
3. Dall'interno dello scafo, utilizzando una sega a tazza per interno
scafo della misura corretta, tagliate la pelle interna e gran parte del
nucleo. Il materiale del nucleo può essere molto morbido. Applicate
solo una pressione leggera alla sega a tazza dopo avere tagliato la
pelle interna per evitare di tagliare accidentalmente la pelle esterna.
4. Rimuovete il tappo contenente il materiale del nucleo in modo che
la parte interna della pelle esterna e la cavità interna dello scafo
siano completamente visibili. Carteggiate e pulite la pelle interna, il
nucleo e la pelle esterna intorno al foro.
5. Se siete esperti nell'uso della vetroresina, applicate uno strato di
resina di fibra di vetro a un panno dello stesso materiale e colloca-
telo nel foro per sigillare e rinforzare il nucleo. Aggiungete strati fin-
ché il foro abbia il diametro corretto.
In alternativa, rivestite di cera un cilindro cavo o pieno del diametro
corretto e assicuratelo alla sua posizione con il nastro adesivo.
Riempite lo spazio vuoto tra il cilindro e lo scafo con resina epossi-
dica fusa. Dopo che la resina si sarà indurita, rimuovete il cilindro.
6. Carteggiate e pulite la zona intorno al foro, all'interno e all'esterno,
affinché il sigillante marino aderisca correttamente allo scafo. Se
sono presenti residui di petrolio all'interno dello scafo, rimuoveteli
con un detergente domestico non aggressivo o con un solvente de-
licato (ad esempio alcool) prima di carteggiare.
7. Procedente con l'assestamento seguendo le istruzioni a pagina 2.
Manutenzione, riparazione e sostituzione
Vernice antivegetativa
Applicate della vernice antivegetativa a base d’acqua su tutte le su-
perfici esposte all’acqua salata. Non utilizzate mai vernici antivegeta-
tive a base chetonica poiché i chetoni, intaccando molti materiali
plastici, possono danneggiare il trasduttore. Applicate della vernice
antivegetativa ogni 6 mesi, oppure all’inizio della stagione.
Pulizia
La vegetazione acquatica è in grado di accumularsi rapidamente sulla
superficie del trasduttore e di ridurne così le prestazioni nel giro di
qualche settimana. Per evitare ciò, pulite con una spugnetta Scotch-
Brite® e del detergente domestico delicato facendo attenzione a non
graffiare la superficie del trasduttore. Se fosse particolarmente difficile
eliminare la vegetazione acquatica, carteggiate delicatamente a umi-
do la superficie con carta vetrata fine asciutta o umida.
Sostituzione del sensore e pezzi
Le informazioni necessarie per ordinare un sensore Airmar di ricam-
bio sono stampate sull'etichetta del cavo. Non rimuovete questa eti-
chetta. Nel vostro ordine specificate il numero di matricola, la data e
la frequenza in kHz. Per facilitare la consultazione, annotate queste
informazioni in fondo a pagina 1.
Sostituite immediatamente i pezzi smarriti, rotti o usurati
Ottenete pezzi dal fabbricante del vostro istrumento o commerciante
marittimo.
Gemeco Tel: 803-693-0777
(SUA) Fax: 803-693-0477
email: [email protected]
Airmar EMEA Tel: +33.(0)2.23.52.06.48
(Europa, Vicino Oriente, Africa) Fax: +33.(0)2.23.52.06.49
email: [email protected]
Modelllo
Dado dello
scafo
Rondella Distanziale
Boccola
isolante
P19 04-004 09-452 — —
B60 02-133-01 09-813-01 — —
B75L/M/H 02-143-01 09-1012-01 — —
B117
B150M
02-030 09-452 04-646-01 —
SS60 02-563-01 09-813-01 — 04-660-01
SS150M 02-520-02 09-452 04-646-01 04-186-1
SS565 02-563-01 09-813-01 — 04-589-01
Copyright © 2005 - 2014 Airmar Technology Corporation. All rights reserved.
4
35 Meadowbrook Drive, Milford, New Hampshire 03055-4613, USA
• www.airmar.com

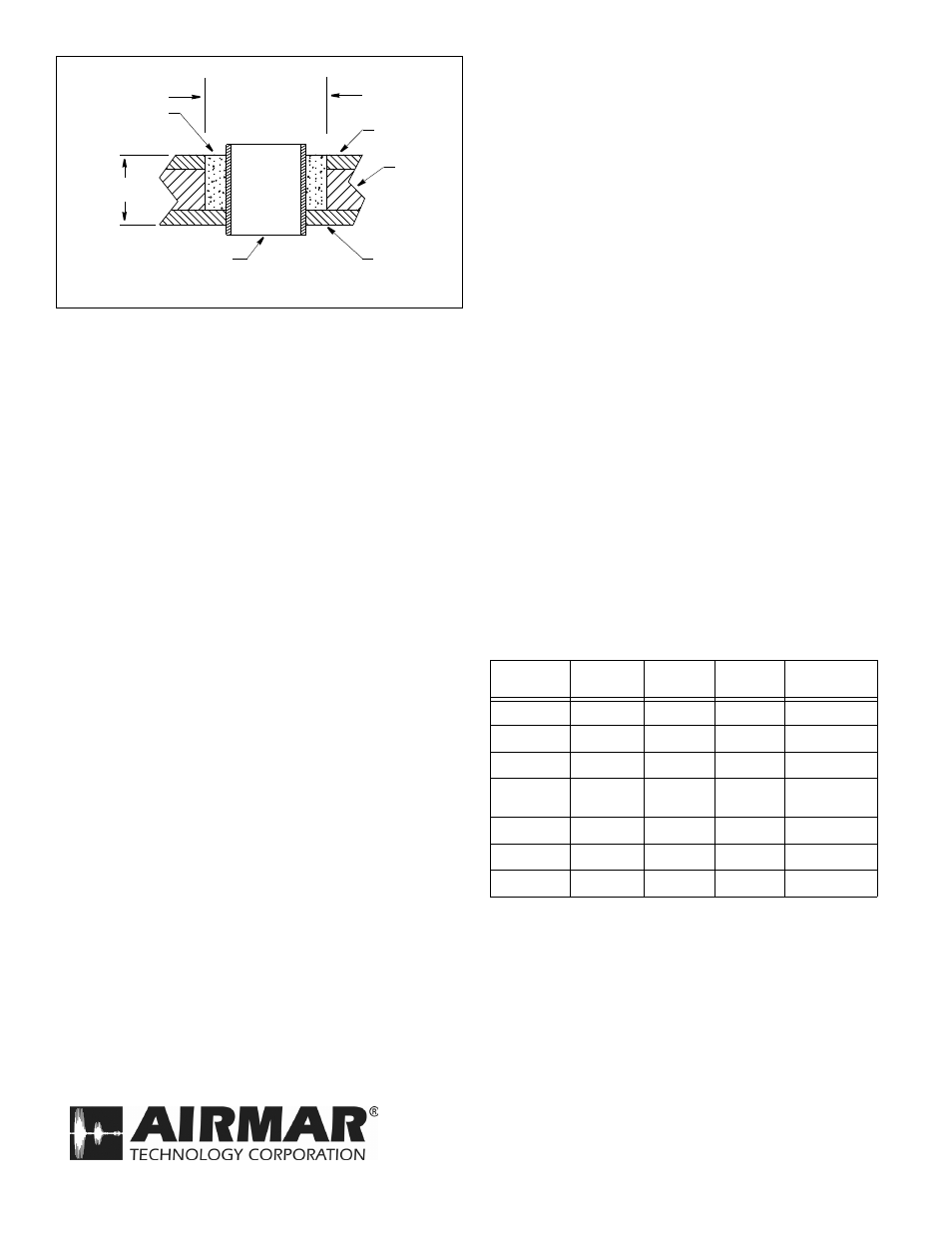

Figura 6. Preparazione di uno scafo in vetroresina con nucleo
pelle interna
nucleo
pelle esterna cilindro cavo o pieno
versare
resina
epossidica
9-12 mm
(3/8-1/2")
più ampio del foro
nella pelle esterna
dello scafo
spessore dello
Copyright © 2005 Airmar Technology Corp.
fusa
scafo
