Alloggiamento in acciaio inox in uno scafo in metallo—Per evi-
tare la corrosione elettrolitica, l'alloggiamento in acciaio inox deve es-
sere isolato dallo scafo in metallo. Fate scorrere la boccola isolante
sull'alloggiamento (vedi Figura 5). Applicate altro sigillante marino alle
superfici della boccola isolante che saranno a contatto con lo scafo, in
modo da riempire ogni cavità nella boccola e intorno ad essa.
Installando
1. Dall'esterno dello scafo, infilate il cavo attraverso il foro di montag-
gio. Spingete l'alloggiamento nel foro di montaggio effettuando un
movimento rotatorio fino a quando fuoriesce il sigillante marino in
eccesso.
Modeli 12° e 20°—Dall'interno dello scafo, puntate la freccia in
cima al trasduttore (e l'uscita del cavo) verso la CHIGLIA o la mez-
zeria della barca (vedi Figura 1). In questo modo l'angolo dell'ele-
mento interno al trasduttore sarà allineato con l'angolo di deadrise
del vostro scafo.
Dall'interno dello scafo, far scorrere la rondella sul allogiamento
(vedi Figura 4 o 5 ).
B117, B150M, SS150M—Fate scorrere anche il distanziale sull'al-
loggiamento e appoggiatelo contro la rondella. Non utilizzate il dis-
tanziale se non c'è spazio sufficiente per stringere il dado o se la
distanza dalla sommità dell'alloggiamento non supera 11mm (1/2").
Alloggiamento in acciaio inox in uno scafo in metallo—Verifi-
cate che la rondella sia a contatto con lo scafo. Non stringete il
dado dello scafo con la rondella contro la boccola isolante, poiché
l'alloggiamento non rimarrebbe fissato saldamente. Se necessario,
carteggiate la boccola isolante finché la rondella non rimane a
contatto con lo scafo.
2. Avvitate il dado dello scafo in posizione.
Alloggiamento in plastica—Non serrate saldamente sulle spianature
per chiave al fine di evitare che l'alloggiamento si possa spezzare.
Dado dello scafo in plastica—Stringete esclusivamente a mano.
Non stringete in modo eccessivo.
Dado dello scafo in metallo—Stringete con le pinze a pappagallo.
Scafo in metallo—Utilizzate il distanziale se la filettatura non è
sufficiente per stringere il dado dello scafo contro lo scafo.
Scafo in vetroresina con nucleo—Evitate di stringere eccessiva-
mente rompendo lo scafo.
Scafo in legno—Lasciate che il legno si gonfi prima di stringere il
dado dello scafo.
3. Rimuovete ogni traccia di sigillante marino in eccesso dalla parte
esterna dello scafo per garantire un flusso omogeneo dell'acqua
sotto il trasduttore.
Instradamento e Connessione Cavi
ATTENZIONE: Se il sensore é dotato di un morsetto, non rimuovetelo
anche se la rimozione potrebbe facilitare l'instradamento dei cavi. Se
il cavo deve essere tagliato e impiombato, utilizzate la Scatola di
Giunzione N.33-035 della Airmar, che é protetta contro gli spruzzi, e
seguite le istruzioni fornite. Rimuovere il morsetto impermeabile o
tagliare il cavo, se non si usa una scatola di giunzione a tenuta
stagna, invalida la garanzia.
1. Stendete il cavo fino allo strumento facendo attenzione a non ta-
gliarne la guaina nel passarlo attraverso la paratia e altre parti
dell'imbarcazione. Utilizzate gli anelli passacavo per contrastare l'at-
trito. Per ridurre le interferenze elettriche, separate il cavo del sen-
sore dagli altri cavi elettrici e dal motore. Nel caso in cui la lunghezza
3
spianatura per
chiave (2)

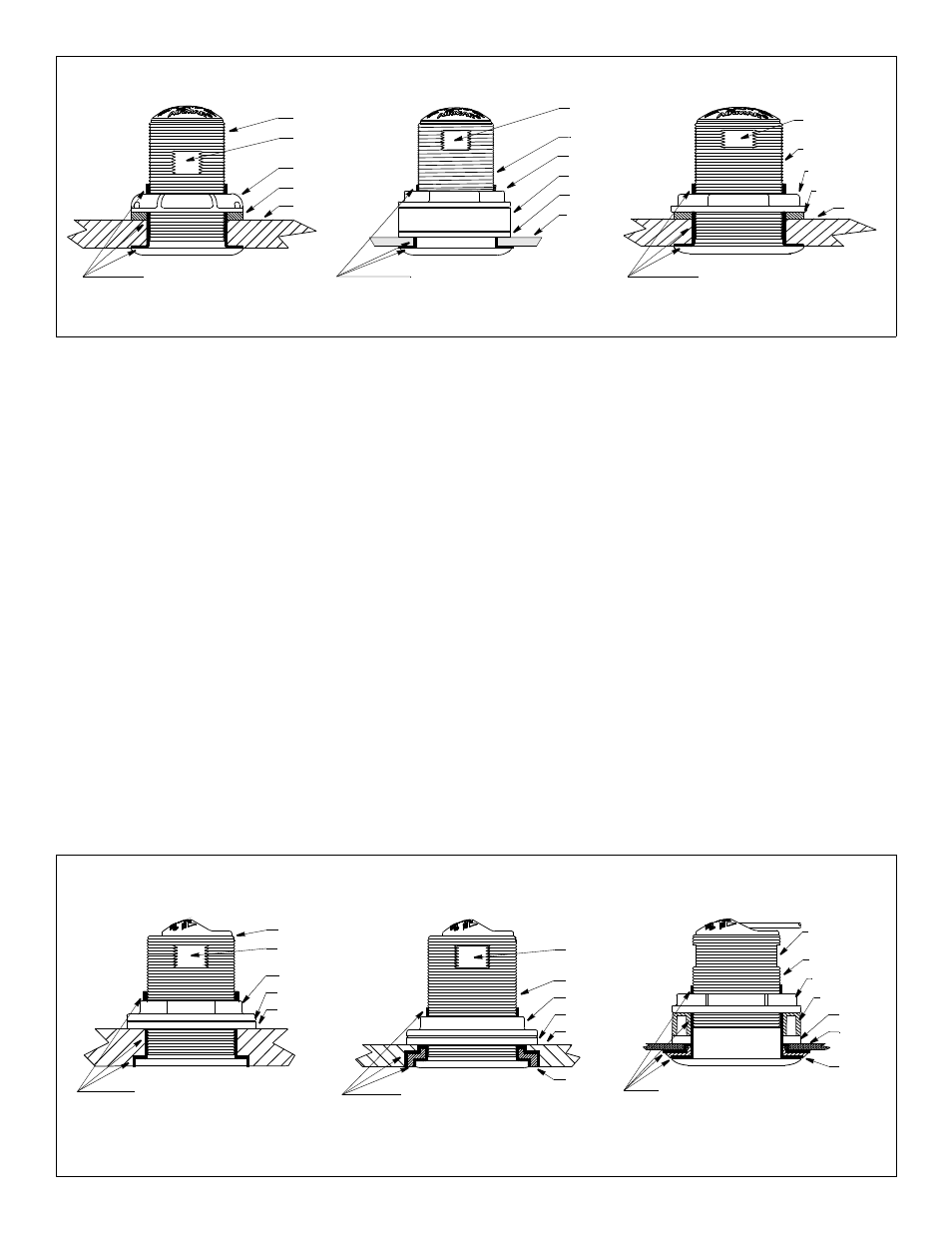

Figura 4. Assestamento et installazione in uno scafo in vetroresina o in legno
