1. Premere il pulsante di bloccaggio e sollevare la leva per sbloccare la messa a fuoco e la
regolazione del fascio.
2. Per ridurre l’apertura del fascio ruotare la manopola in senso orario, per allargare il fascio
ruotare la manopola in senso antiorario.
3. Una volta raggiunta l’apertura desiderata spostare in avanti il carrello per smussare i contorni
del bollo o indietro per renderli più netti.
4. Raggiunta la posizione desiderata, riportare la leva di bloccaggio nella posizione desiderata.
REGOLAZIONE DELLA FORMA DEL FASCIO
Il fascio può essere ulteriormente regolato nella forma, utilizzando un telaio portagobo
(PLRB103PF2)
o un iris (PLRB104PF2)
Uso del portagobo
Lo slot per inserire il portagobo è situato nella parte superiore del faro, ed è il medesimo utilizzato
per l’inserimento dell’iris.
Uso dell’iris
Lo slot per inserire l’iris è situato nella parte superiore del faro. Quando lo slot non è utilizzato
una piccola copertura metallica, assicurata con due viti, permette di evitare fuoriuscite di luce.
7

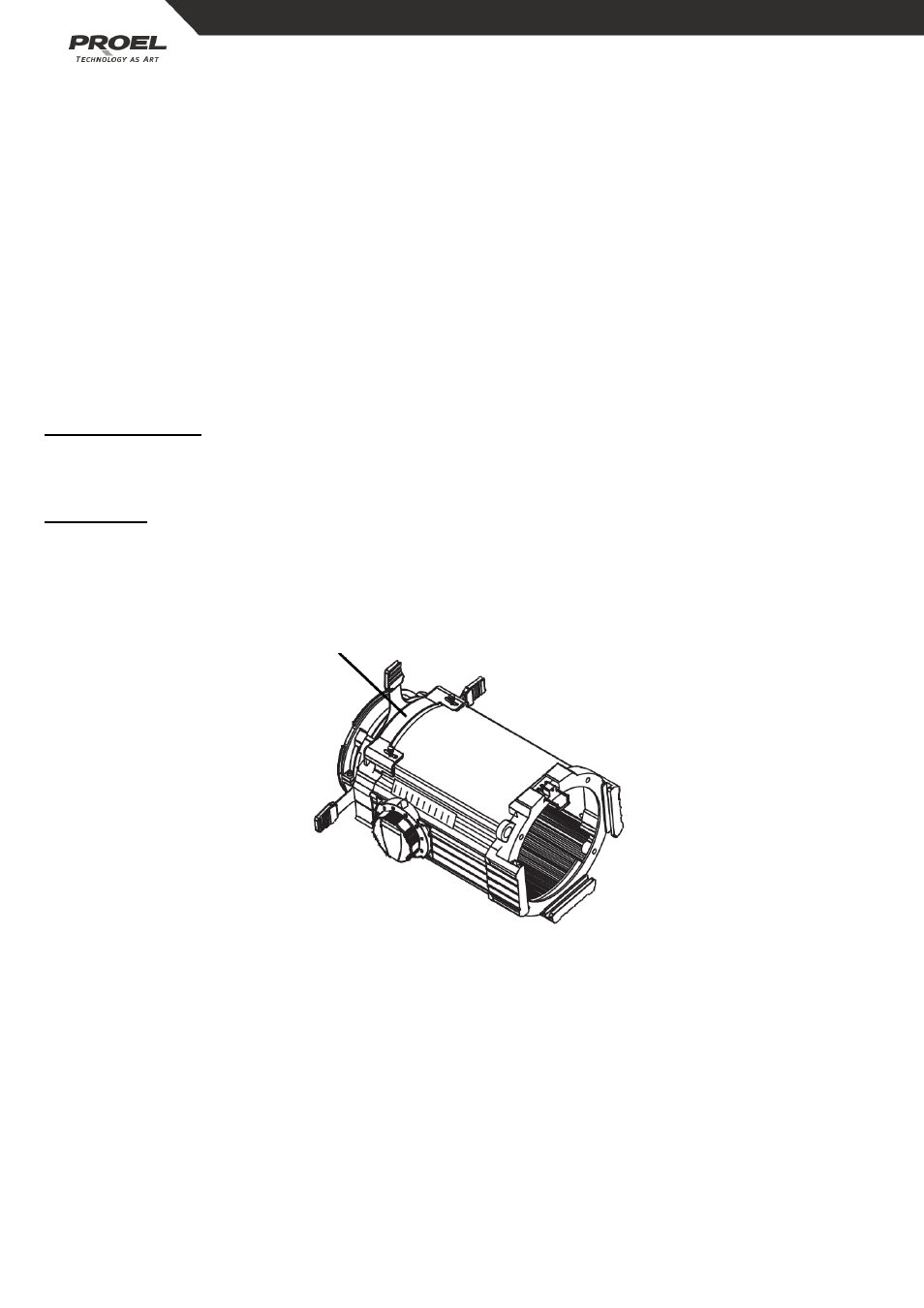

Slot iris
1. Utilizzare un cacciavite per allentare le viti che bloccano il coperchio dello slot dell’iris. Non
rimuovere completamente le viti.
2. Spostare il coperchio tutto indietro per scoprire lo slot.
3. Inserire l’iris con la parte piatta rivolta verso la parte anteriore del proiettore. Assicurarsi che
la maniglia dell’iris sia al di fuori dello slot.
4. Far scorrere in avanti il coperchio dello slot fino ad incontrare la maniglia dell’iris. Lasciare
abbastanza spazio da permettere lo scorrimento a destra e sinistra della maniglia dell’iris.
5. Serrare il coperchio dello slot riavvitando le viti.
