4
MANUTENZIONE
powermax1250
Manuale di manutenzione 3-39

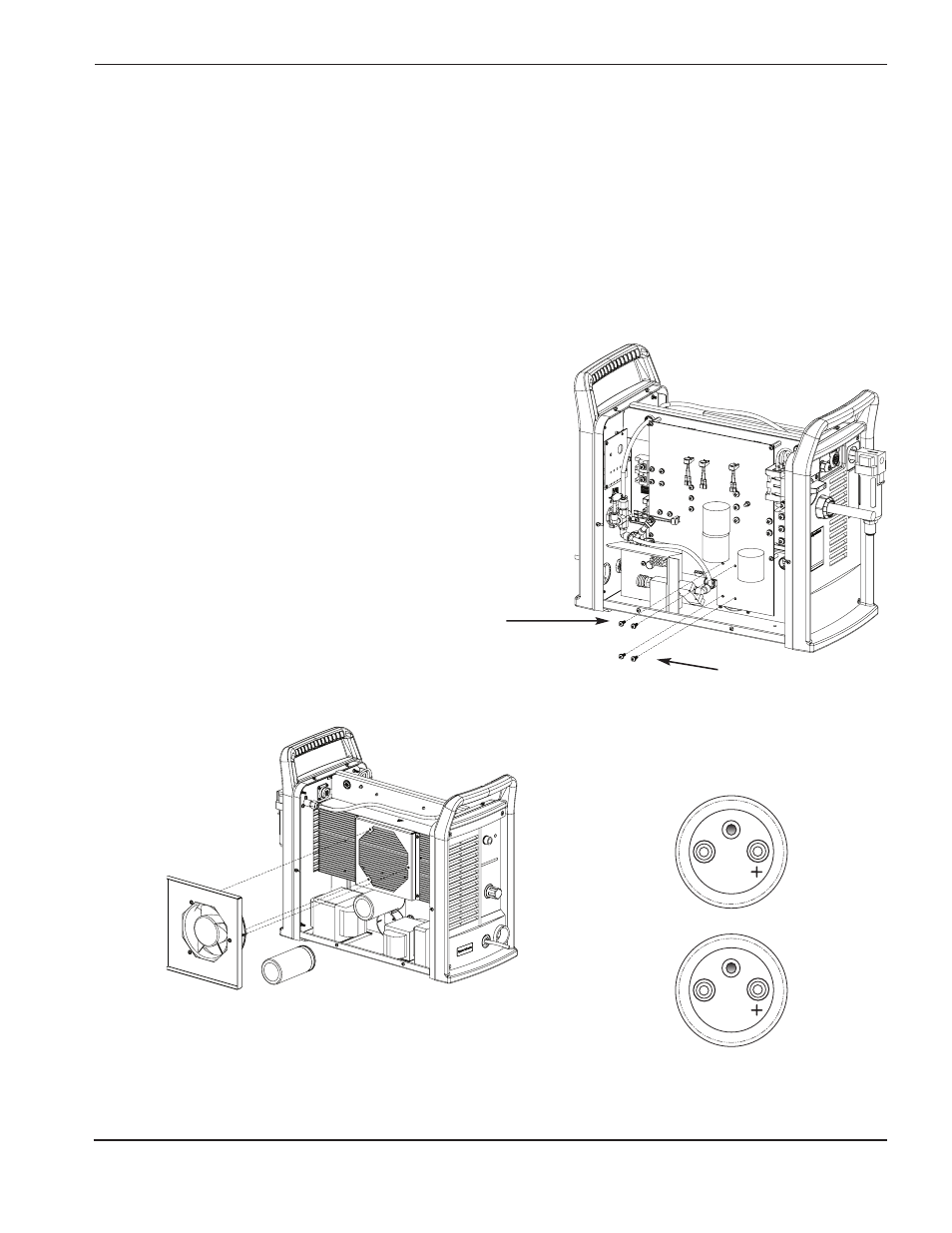

Sostituzione del condensatore
Rimozione
1. Scollegare l’alimentazione elettrica e l’alimentazione del gas, quindi rimuovere il coperchio del generatore
2. Rimuovere le due viti che fissano il condensatore (C94 o C98) alla scheda di alimentazione.
3. Rimuovere il gruppo ventola.
4. Rimuovere il condensatore posto sul lato ventola del generatore.
Installazione
1. Allineare il foro di spurgo sul condensatore con il foro di
riscontro sulla scheda di alimentazione.
2. Installare il nuovo condensatore e fissarlo con le due viti.
Serrare le viti con una coppia di 24 kg cm.
3. Installare il carter del generatore.
Rimuovere e installare i
condensatori lato ventola.
Installazione corretta
Rimuovere ed installare le viti lato
scheda di alimentazione.
Viti per
C94
Viti per
C98
