4
MANUTENZIONE
3-26
powermax1250
Manuale di manutenzione

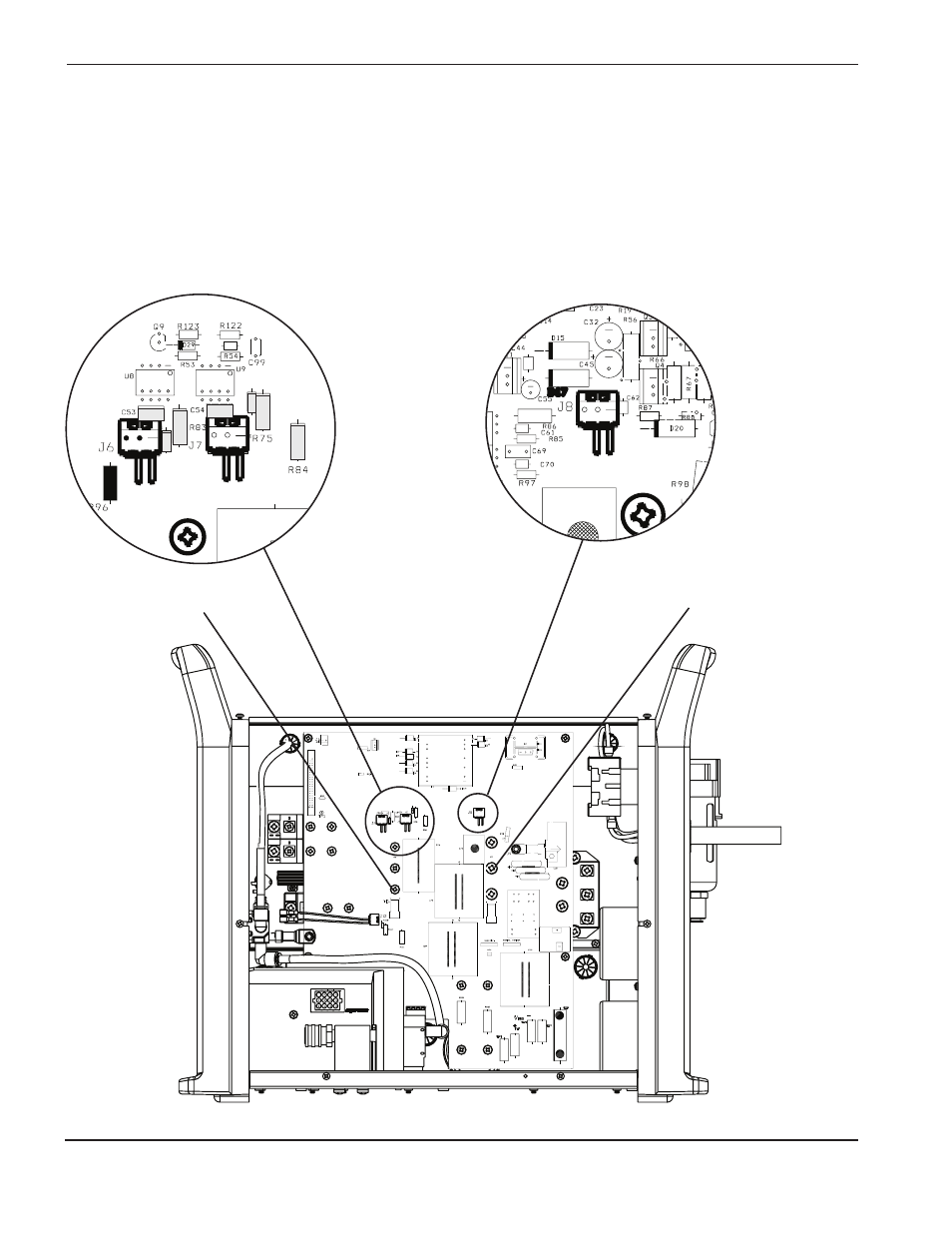

Test 5 – IGBT dell’inverter (Q6) e IGBT del PFC (Q7)
• Controllare la resistenza del circuito di comando gate.
• Se i valori non sono compresi entro un ±25% dei valori indicati sotto, sostituire la scheda di potenza (PCB2)
e l’IGBT corrispondente.
• Se i valori sono corretti, controllare entrambi gli IGBT con un tester per IGBT. Se un IGBT non supera il test,
sostituire la scheda di potenza (PCB2) e l’IGBT difettoso.
Inverter
R82 = 994Ω
R83 = 6,1Ω
R65 = 995Ω
R75 = 6,1Ω
R84 = 10.4Ω
R96 = 0,4Ω
PFC
R87 = 994Ω
R56 = 4,1Ω
R98 = 1Ω
C100
IGBT Inverter (Q6)
IGBT del PFC (Q7)
o o o o
R65
R82
