MANUTENZIONE
3-38
powermax1250
Manuale di manutenzione
Sostituzione del cavo di massa
Scollegare l’alimentazione elettrica, l’alimentazione del gas e il cavo torcia prima di rimuovere il vecchio cavo di
massa.
1. Rimuovere il coperchio del generatore.
2. Installare il pressacavo sul generatore e fissarlo con il dado.
3. Serrare il collare del pressacavo sul cavo.
4. Collegare il cavo di massa alla scheda di
alimentazione sul terminale J14.
Serrare il dado con una coppia di 12 kg cm.
5. Installare il carter di protezione del sistema di sgancio rapido della torcia (ETR)
6. Installare il carter del generatore.

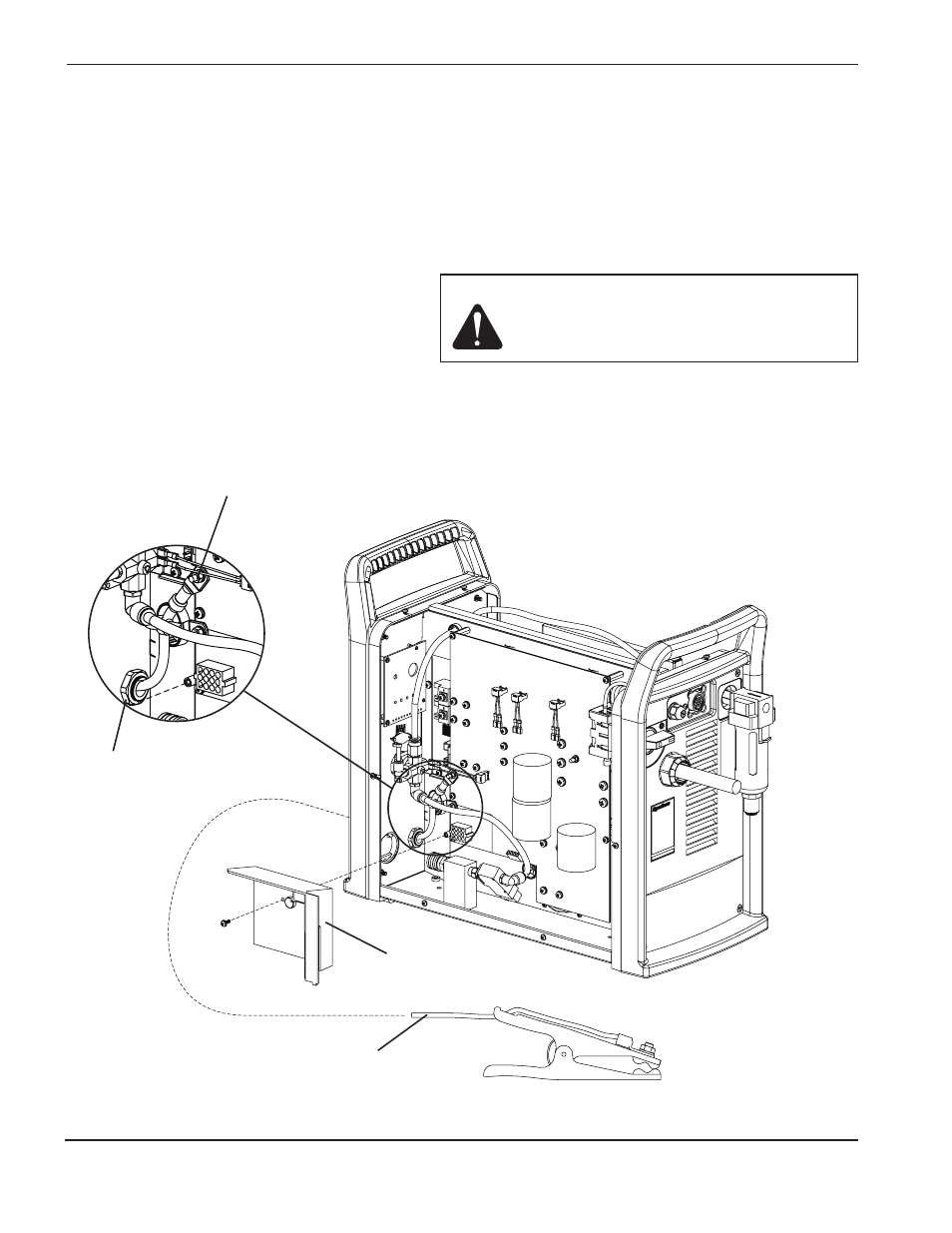

Carter di protezione
del sistema ETR
Pressacavo
Collegare al terminale J14
Cavo di massa
Attenzione: Questa è una connessione attraversata
da corrente di intensità elevata. È molto
importante rispettare la coppia di
serraggio.
