Test 10 – elettrovalvola del gas
• Se il flusso d’aria è continuo, scollegare il connettore della consolle del gas (J20) dalla scheda di potenza
(PCB2). Se il flusso d’aria non si interrompe, sostituire la valvola.
• Se il flusso d’aria non si interrompe, scollegare il cavo piatto (J4) dalla scheda di potenza (PCB2) e
ricollegare J20. Se il flusso d’aria resta assente, sostituire la scheda di comando (PCB3). Se il flusso d’aria
ritorna, sostituire la scheda di potenza (PCB2).
Test 11 – tensione di alimentazione (VACR)
• Controllare la tensione sull’uscita del diodo in ingresso,
che deve essere uguale a 1,414 volte la tensione in
ingresso.
• Se il valore è basso, controllare la tensione di ingresso
o sostituire il diodo.
• Se il valore è corretto, controllare la tensione tra il lato
sinistro di R25 e la terra (TP1). Il valore misurato
dovrebbe essere 4,969 mV/V.
• Se il valore è corretto, sostituire la scheda di comando
(PCB3). In caso contrario, sostituire la scheda di potenza
(PCB2) e l’IGBT PFC (Q7).
Test 12 – pressostato
• Controllare la tensione dal lato destro di R50 a terra
(TP1). Il valore misurato dovrebbe essere di circa 0,0463
VCC volte il valore di pressione in psi. Per esempio,
quando il regolatore di portata è impostato su 80 psi, la
tensione dovrebbe essere all’incirca di 3,7 VCC.
• Se il valore è corretto, sostituire la scheda di comando
(PCB3). In caso contrario, sostituire il pressostato.
Test 13 – ventola
• Forzare l’attivazione della ventola simulando una condizione di surriscaldamento (inserire un ponticello tra i
pin 1 e 2 di J2 per chiudere il circuito).
• Misurare la tensione ai capi della ventola sulla scheda di potenza (PCB2): pin 1 e 2 su J1.
• La tensione dovrebbe essere di 24 VCC; in caso contrario, rimuovere il connettore della ventola (J1) e
misurare di nuovo la tensione sulla scheda di potenza (PCB2), su J1, tra i pin 1 e 2.
• Se la tensione è di 24 VCC, passare al punto successivo; in caso contrario, eseguire il Test 6 – circuito di
ritorno.
• Inserire un ponticello tra il telaio del transistor della ventola (Q1) e terra (TP1). Se la ventola si accende,
continuare con il passo successivo; in caso contrario, sostituire la ventola.
• Misurare la tensione tra il lato sinistro di R7 e la terra (TP1). Se la tensione VCC è zero (0), sostituire la
scheda di comando (PCB3). Se il valore è di 5 VCC, sostituire la scheda di potenza (PCB2).
1
MANUTENZIONE
powermax1000
Manuale di manutenzione 3-27

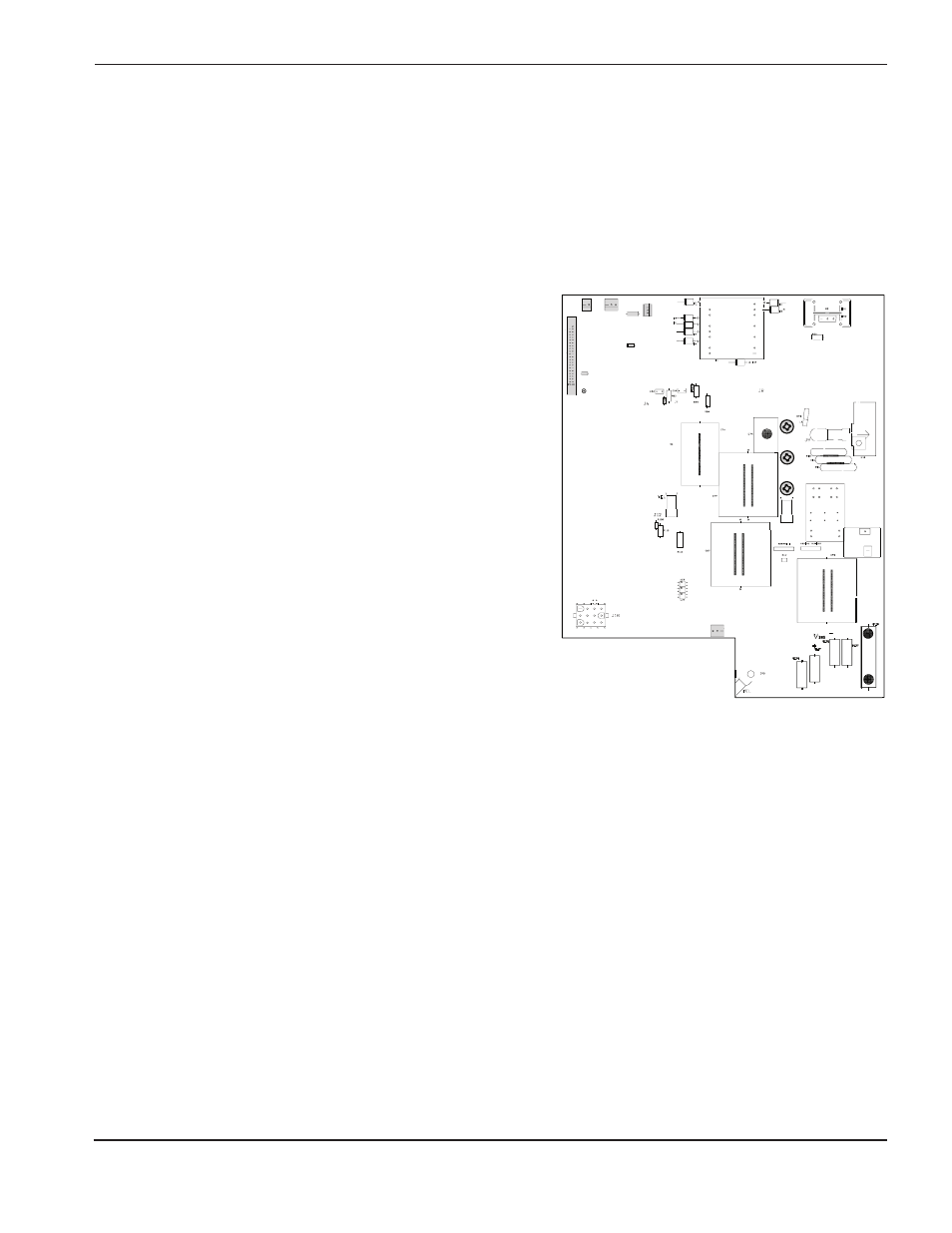

J4
J1
Q1 R7
R25
R50
TP1
Q7
J20
J2
