Test 8 – accensione plasma
• Dopo aver dato tensione, inserire un ponticello tra i fili rosso e bianco sull’interfaccia macchina (J19). La
torcia deve produrre un arco. Nota: questo si applica solo alle torce per macchina.
• Se la torcia si accende, ispezionare il cavo di interfaccia macchina e verificare il segnale di start dal CNC
verificando che il LED di start sulla scheda di comando si accenda (vedi LED della scheda di comando).
• Se la torcia non si accende, verificare che neanche il LED di start sulla scheda di comando (PCB3) sia
acceso.
• Per verificare il funzionamento della torcia manuale, premere il pulsante torcia e verificare che il LED di start
si accenda (vedi LED della scheda di comando).
• Se il LED di start è spento, verificare la continuità tra i fili viola e arancione sul connettore ETR (Easy Torch
Removal) del cavo torcia.
• Se il LED di start è spento e il pulsante funziona correttamente, inserire un ponticello tra i pin 3 e 4 di U22.
Se il LED di start si accende, sostituire la scheda di potenza (PCB2). Se non si accende, sostituire la
scheda di comando (PCB3).
Test 9 – sensore di cappuccio inserito
• Rimuovere il connettore ETR (J18) dal generatore.
• Controllare la continuità dei pin 11 e 12 sulla torcia, lato
connettore, con i consumabili installati sulla torcia.
• Se il circuito è aperto, controllare il cablaggio nei cavi
torcia e nell’interruttore di rilevamento del cappuccio.
• Inserire un ponticello tra i pin 3 e 4 di U23 con il
generatore spento (OFF).
• Accendere il generatore (ON). Se il LED del sensore di
cappuccio inserito della torcia si spegne, sostituire la
scheda di potenza (PCB2). Se il LED resta acceso,
sostituire la scheda di comando (PCB3).

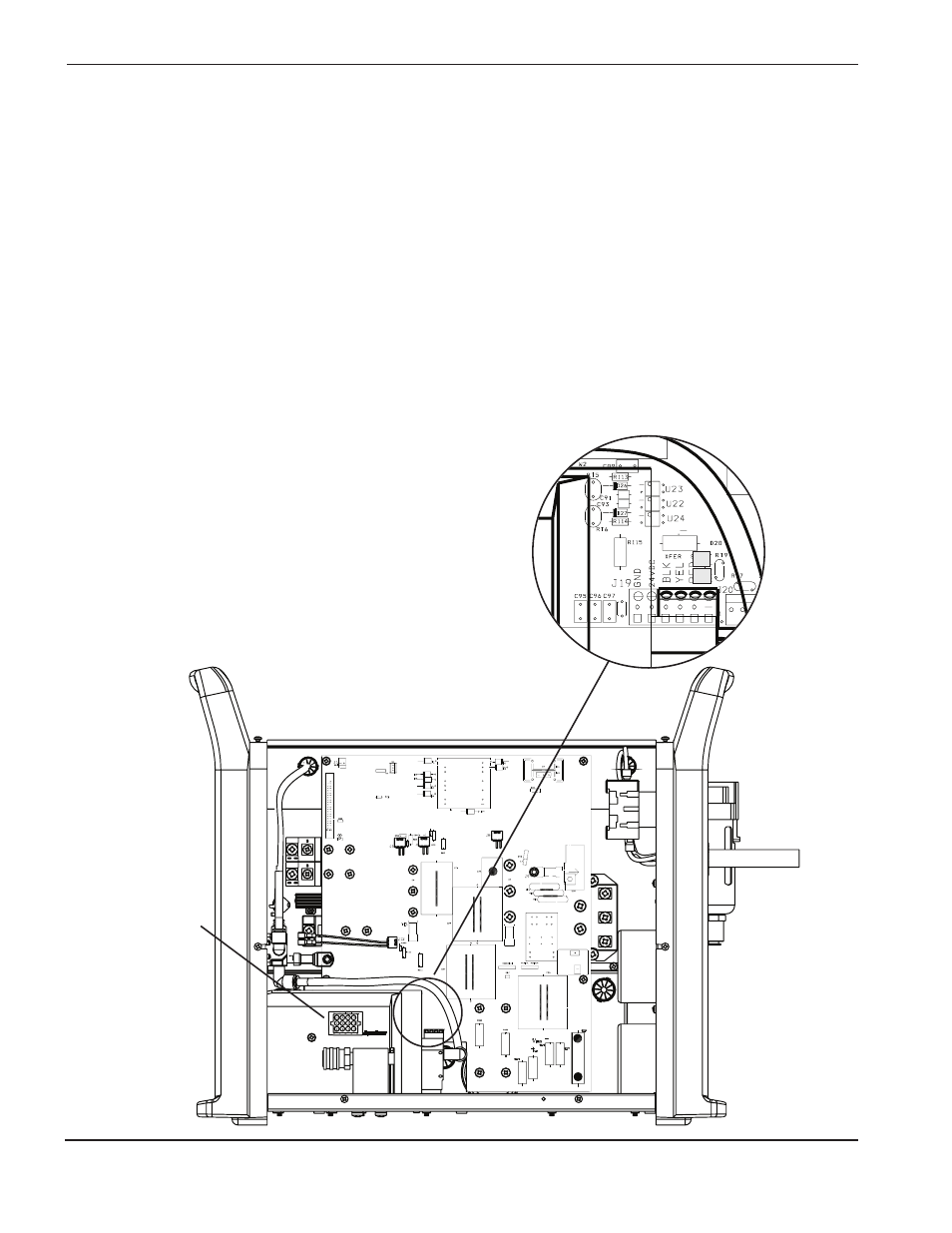

Connettore ETR
(J18)
