Installazione – Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 Manuale d'uso
Pagina 45

Legenda
Flessibili del gas di plasma
Flessibili del gas di protezione
Flessibili dell’aria
Conduttori schermati della torcia
Flessibili del raffreddamento ad
acqua
Cavi
Riferimenti alle operazioni di
installazione.
Consultare la Sezione 7
Ingresso
O
2
di
plasma
Ingresso aria
di plasma
N
2
plasma
Ingresso
gas di
protezione
INSTALLAZIONE
5/23/95
HySpeed HT2000
Manuale di istruzioni
4-5
Figura 4-3

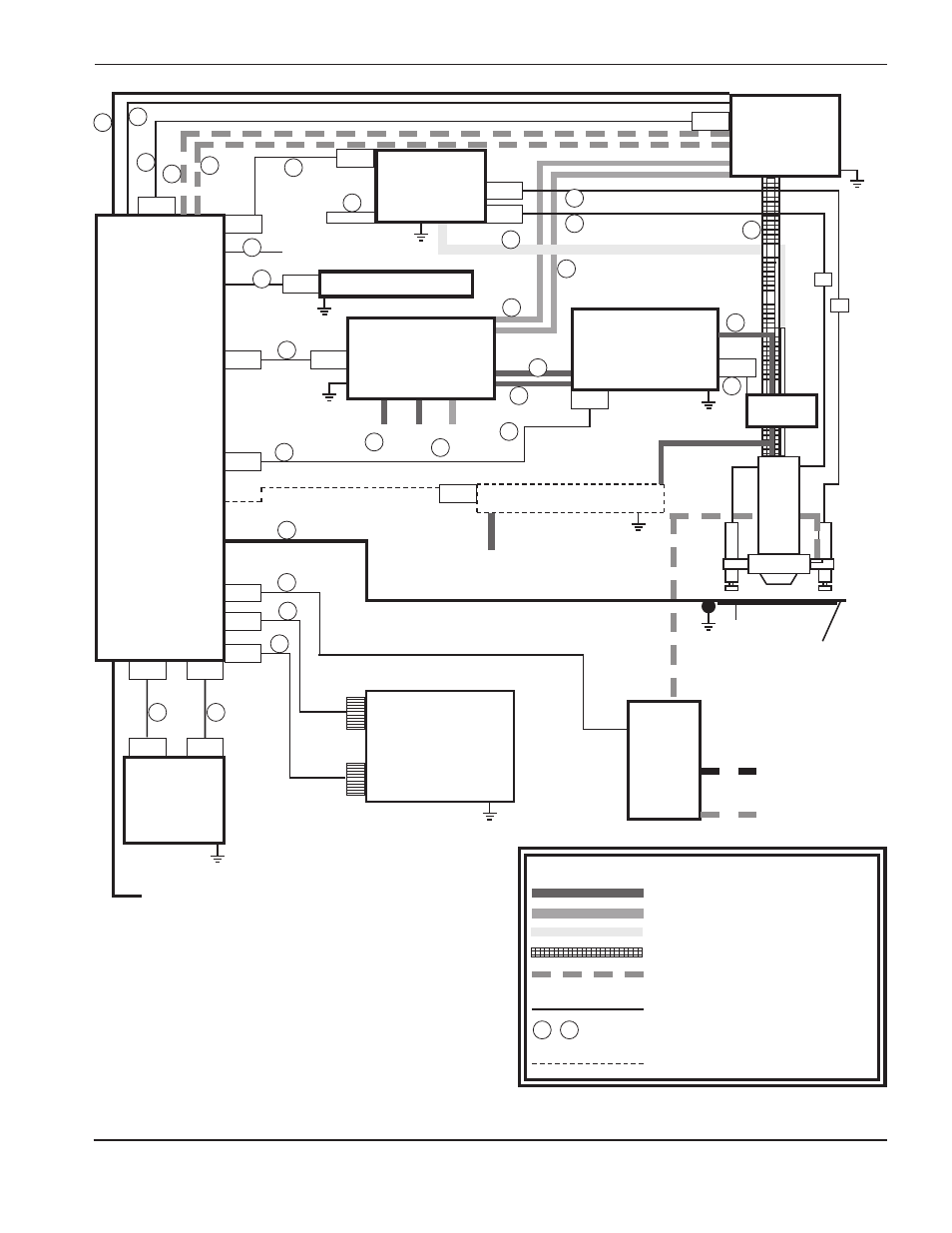

Schema del sistema di interconnessione dell’HT2000 con l’IHS e la cuffia d’acqua
Consolle
RHF
Consolle
IHS
Temporizzatore/Contatore
Consolle
del gas
Collettore Ar-H
2
Consolle
della valvola
motorizzata
Pompa
della
cuffia
d’acqua
Alimentazione
HT2000
Controllo
tensione/
corrente a
distanza
Interfaccia
computer
macchina
2X1
1X1
1X9
3X1
1X2
1X3
14X1
4X1
1X7
1X4
1X5
5X1
5X2
1X6
1X10
11X1
8X1
8X3
4X2
8X2
Tavolo di lavoro
lamiera
25
25
24
21
20
22
23
19
17
18
Valvola di
spegnimento
8X5
8X4
Alimentazione
elettrica trifase
Alimentazione
elettrica trifase
Ingresso
H
2
O
1
3
13
15
14
14
16
27
26
6
7
2
8
9
10
11
12
4
5a
5b
Ingresso
aria
Al secondo alimentatore HT2000
, etc.
19
5
