FUNZIONAMENTO
23
6-20 HySpeed HT2000 Manuale di istruzioni

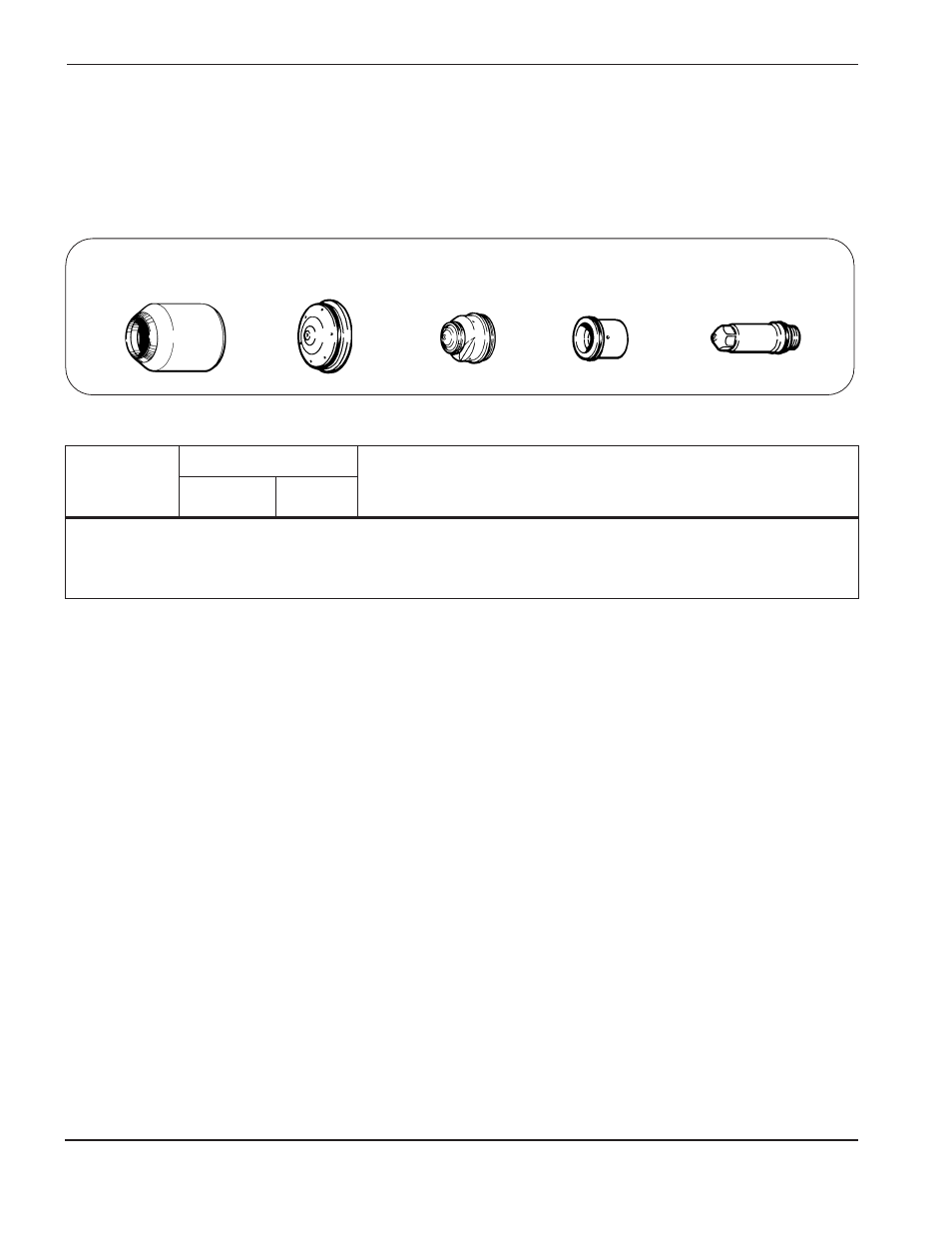

120185
Cappuccio di tenuta 120186
Protezione 120182
Ugello 120179
Anello diffusore 120178
Elettrodo
% della portata Pressione Distanza Altezza di Impostazione Ritardo
del gas di plasma gas di tra torcia sfondamento tensione Velocità movimento
Spessore Preflusso Azionamento protezione e lamiera iniziale torcia d’arco di taglio approssimativo
del materiale (% O
2
% N
2
) (% O
2
% N
2
) (O
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
18 GA 1,2 mm 3 27 30 0 18/1,2 1,5 3,0 108 4060 0,0
14 GA 1,9 mm 2 / 17 18 / 0 17 1,5 3,0 108 3050 0,3
12 GA 2,5 mm l/min l/min l/min 1,75 3,5 113 2540 0,3
10 GA 3,2 mm 2,0 4,0 118 1520 0,5
Note: Impostare la pressione di ingresso del ossigeno gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del azoto gas di plasma a 8,3 bar.
Impostare la pressione di ingresso del gas di protezione a 6,2 bar.
Il gas di ossigeno di protezione deve essere erogato da un regolatore separato dal regolatore del gas di plasma
dell’ossigeno.
Se si fa uso del telecomando digitale (DR) o del telecomando programmabile (PR), impostare la corrente a 60 amp.
Se si usa un sistema di controllo dell’altezza della torcia in grado di raggiungere l’impostazione della tensione d’arco
riportata in questa tabella, impostarlo di conseguenza. Se si usa un sistema di controllo dell’altezza della torcia meno
sensibile, arrotondare i numeri della tensione d’arco all’impostazione più vicina ottenibile.
Impostare l’altezza iniziale della torcia (prima della perforazione) a circa il doppio della distanza tra la torcia e la
lamiera per il metallo da tagliare.
Le tolleranze della distanza tra la torcia e la lamiera sono ± 0,25 mm. Nell’usare un THC le tolleranze sono ± 1 volt.
Mantenersi entro le gamme indicate per la velocità di corsa onde produrre tagli privi di caduta.
A causa dei bassi valori di portata del gas associati al processo a 50 amp., la qualità iniziale del taglio può essere
compromessa mentre viene spurgato l’azoto dal tubo del gas, quando si passa da preflusso al flusso di taglio (fino a
2 secondi). Per compensare, incrementare il ritardo del movimento della macchina od incrementare la distanza di
approccio all’inizio del taglio. Va notato che alcuni sistemi di controllo dell’altezza devono essere esclusi per impedire
che la torcia affondi nella lamiera se viene usata l’opzione del ritardo di movimento della macchina.
Solo sopra l’acqua
Acciaio al carbonio
50 amp. – Plasma ad O
2
/ protezione a O
2
