FUNZIONAMENTO
23
6-38 HySpeed HT2000 Manuale di istruzioni

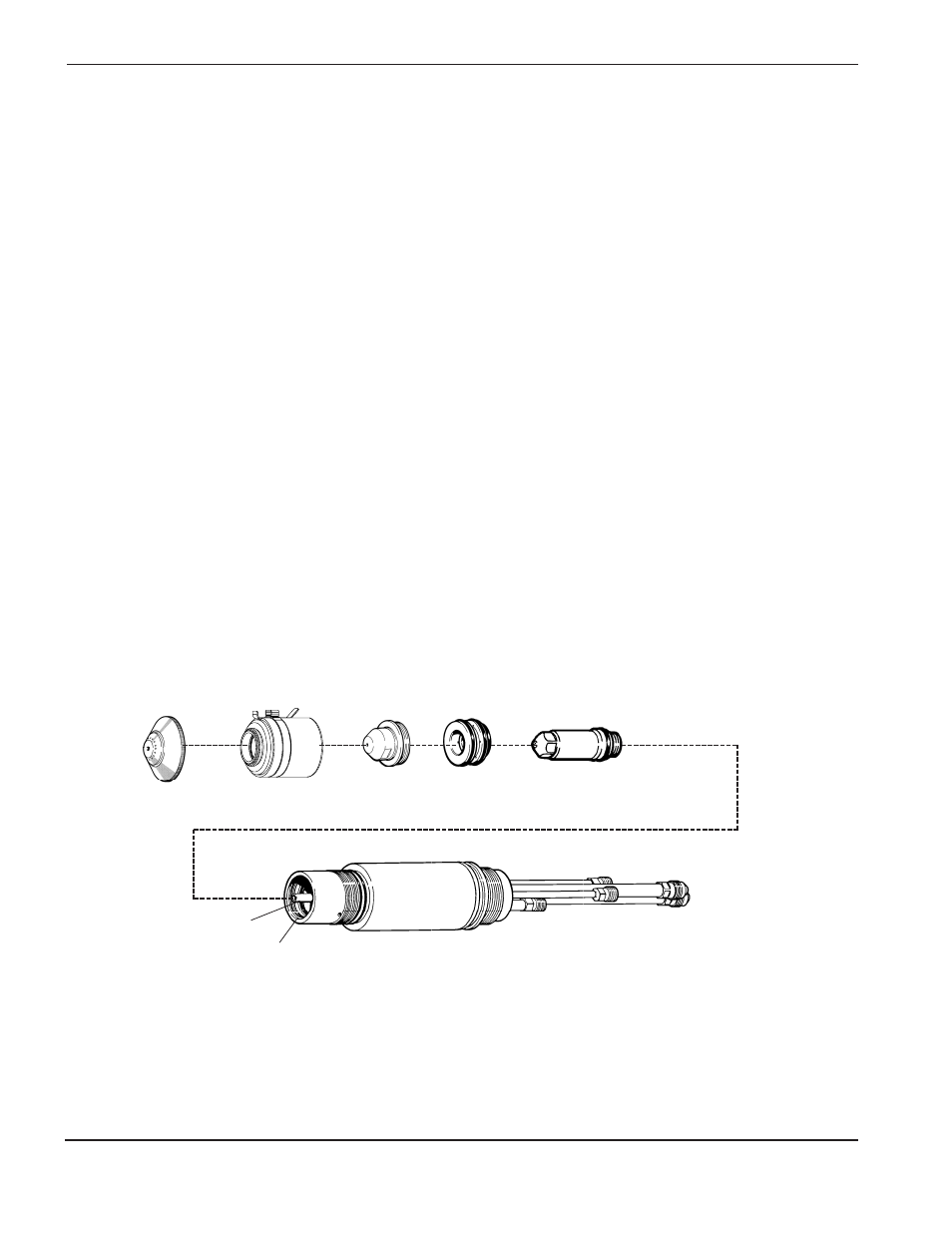

Figura 6-7 Sostituzione dei ricambi torcia
Sostituzione
1. Prima di installare l’elettrodo, assicurarsi di ingrassare leggermente l’o-ring con una piccola quantità di
lubrificante al silicone. Mettere a posto l’elettrodo e serrarlo con la chiave. Non serrare eccessivamente.
2. Prima di installare l’anello diffusore, assicurarsi che gli o-ring siano stati lubrificati con una piccola quantità di
grasso al silicone. Installare l’anello diffusore con l’o-ring inferiore rivolto verso l’interno della torcia. Spingerlo in
posizione. Assicurarsi di mantenere l’anello diffusore in posizione finché non viene installato l’ugello onde
evitare che esso cada nel tavola ad acqua.
3. Installare l’ugello e serrarlo manualmente. Completare il serraggio con la chiave. Non serrare
eccessivamente.
4. Avvitare la protezione al cappuccio di tenuta e serrare manualmente. Avvitare il cappuccio di tenuta sulla torcia
manualmente. Assicurarsi che esso venga serrato ben stretto; se è allentato, ciò può influire negativamente sul
flusso del gas di protezione.
Protezione Cappuccio di tenuta Ugello Anello
diffusore Elettrodo
Anello di corrente
Corpo torcia
(illustrato senza il manicotto ed il sottoinsieme della valvola di spegnimento)
Tubo dell’acqua
