• p34
Quando messa a fuoco è completo, il IEF100 emette un segnale
acustico, e uno schermo di fine corsa viene visualizzata (Fig. 36).
Linea 1
Il numero di protocollo e il nome. La parola “FINISHED” viene visualizzato
in alto a destra.
Linea 2
Il numero di strisce di eseguire (o il numero di canali, se si utilizza
l’accessorio doppio elettrodo).
Linea 3
La data e l’ora di messa a fuoco terminato.
Linea 4
Il tempo totale e tensione di ore di messa a fuoco.
Linea 5
Il tempo ultimo passo e volt ore.
Linea 6
Le volt, e la corrente totale e watt di tutte le strisce IPG alla fine della corsa.
Linea 8-13
Le condizioni di ciascuna striscia a fine corsa.
I risultati possono essere visualizzati graficamente premendo il tasto
“GRAPH” funzione. I dati saranno conservati in memoria fino a
quando un nuovo percorso viene avviato.
A questo punto, le strisce IPG possono essere conservati a -20 °C.
Oppure, se la seconda dimensione è quella di procedere immediata-
mente, il buffer deve essere scambiate in un processo a due step prima
di equilibrazione PAGE seconda dimensione.
Nota: Ogni volta che un IEF nuovo
è iniziato, i dati IEF precedenti
verranno definitivamente persi.
Nota: Non equilibrare le strisce
IPG prima di riporre a -20 °C.

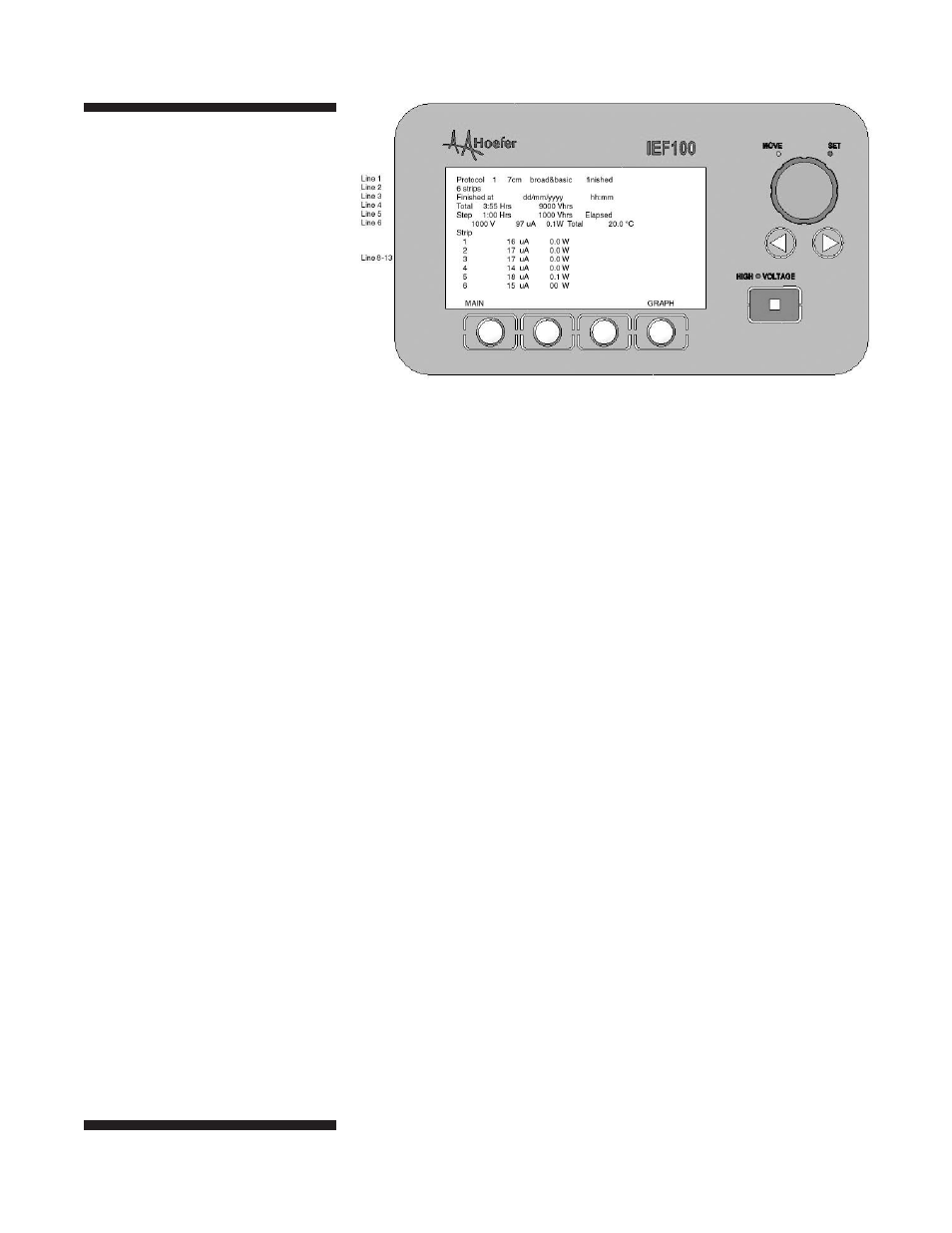

Fig. 36. Fine corsa schermo.
