FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

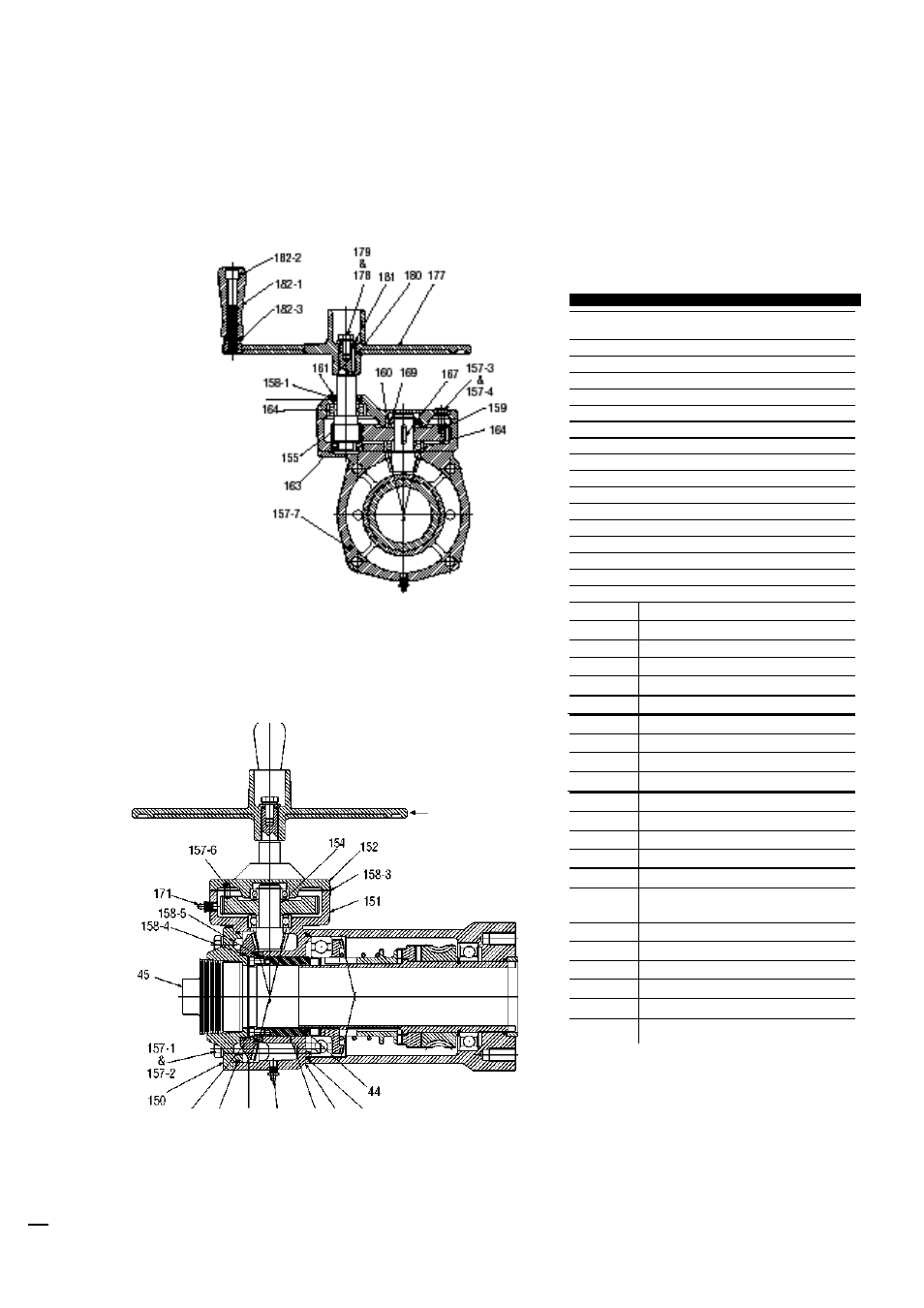

Figura 4.7 - Lista parti L120-40 con volantino laterale, rapporto componente 12:1
Parte Quantità Descrizione
Sezione del pignone
157-5 158-2 153 171 156 6 42-11
6
1 Spessore coperchio
alloggiamento
42-11
1 O-ring / montaggio volantino
44
1 Quad ring
45
1 Tappo cilindrico
150
1 Coperchio alloggiamento conico
151
1 Alloggiamento conico
152
1 Coperchio ingranaggio cilindrico
153
1 Ingranaggio conico
154
1 Pignone conico
155
1 Ingresso albero pignone
156
1 Adattatore ingranaggio conico
157-1
4 Vite a testa cilindrica esagonale
157-2
4 Fermadado
157-3
4 Vite a testa cilindrica esagonale
157-4
4 Fermadado
157-5
8 Vite a testa cilindrica cava
157-6
2 Spina Dowel
157-7
1 Vite a testa cilindrica cava
158-1
1 Quad ring
158-2
1 O-ring
158-3
1 Guarnizione
158-4
1 Quad ring
158-5
1 O-ring
159
1 Ingranaggio cilindrico
160
1 Cuscinetto a sfera
161
1 Inserto di tenuta
163
1 Cuscinetto a sfera
164
2 Cuscinetto a sfera
167
1 Chiave
169
1 Anello di ritegno
171
1 Punto d'ingrassaggio
177
1 Volantino
178
1 Vite a testa cilindrica
esagonale
179
1 Fermadado
180
1 Chiave
181
1 Rondella di ritegno
182-1
1 Rotazione del volantino
182-2
1 Vite a testa cilindrica cava
182-3
1 Controdado esagonale
18
Volantino
N.B.: Applicare Loctite
601/609 a ID della calotta
cuscinetto
