Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06
4.5.3 Corrispondenze dei contatti (vedere Figura 4.2)
Le sezioni del rotore possono essere separate e ruotate di 90° per creare diverse combinazioni di cont atti
chiusi o aperti normalmente per ogni rotore.
1. Rimuovere le bussole (parte 8) e le viti a testa cilindrica (parte 5, per un totale di due fissaggi per ogni
lato dell'interruttore).
2. Rimuovere tutto il gruppo dei contatti dalla piastra posteriore.
3. Riposizionare le camme sull'albero a camme componendo la corrispondenza di contatti desiderata.
4. Rimettere il gruppo contatti sulla piastra posteriore (verificando che i registri corrispondano) e fissare
con la vite e le bussole.
5. Impostare i finecorsa secondo la procedura sopradescritta.
4.6 Indicazione della posizione
4.6.1 Indicazione della posizione locale
L'indicatore di posizione del quadrante locale è impostato dalla fabbrica per riportare la posizione della
valvola. Esso può essere regolato solo una volta montato sulla valvola.
Per impostarlo:
1. Scollegare tutte le fonti d'alimentazione in entrata e rimuovere il coperchio del vano interruttore (parte
#200, Fig. 5.2).
2. Portare la valvola in posizione completamente chiusa.
3. Allentare la vite senza dado a testa tonda che trattiene al suo posto il puntatore, muovere quest'ultimo
sulla posizione “O” e riavvitare.
In tal modo l'indicatore sarà impostato.

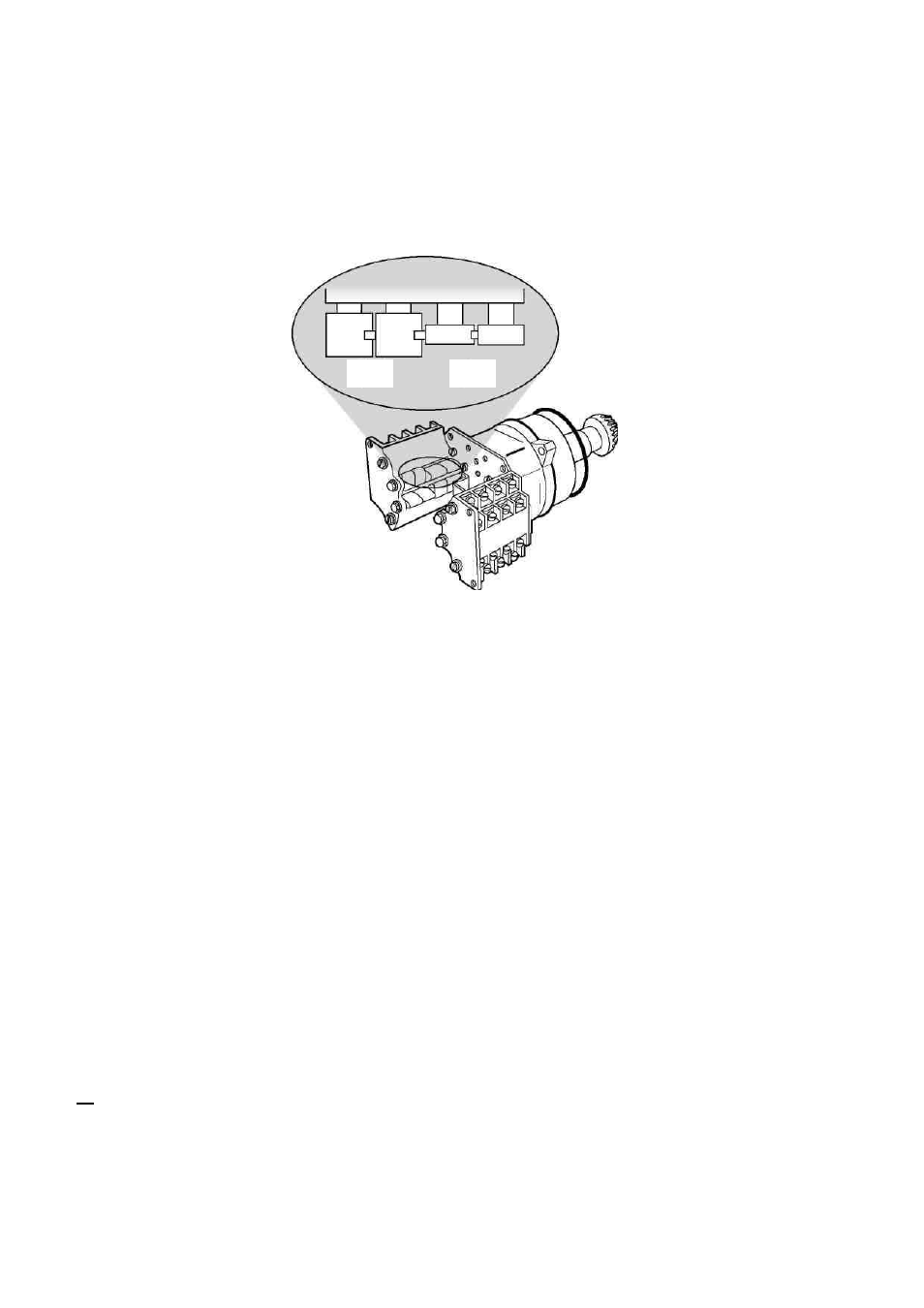

Figura 4.3 – Impostazione contatti apertura e chiusura
FLOWSERVE
posizione
chiusa
posizione
aperta
14
