FLOWSERVE
Sistemi di attuazione Limitorque Serie L120 FCD LMITIM1201-01 - 07/06

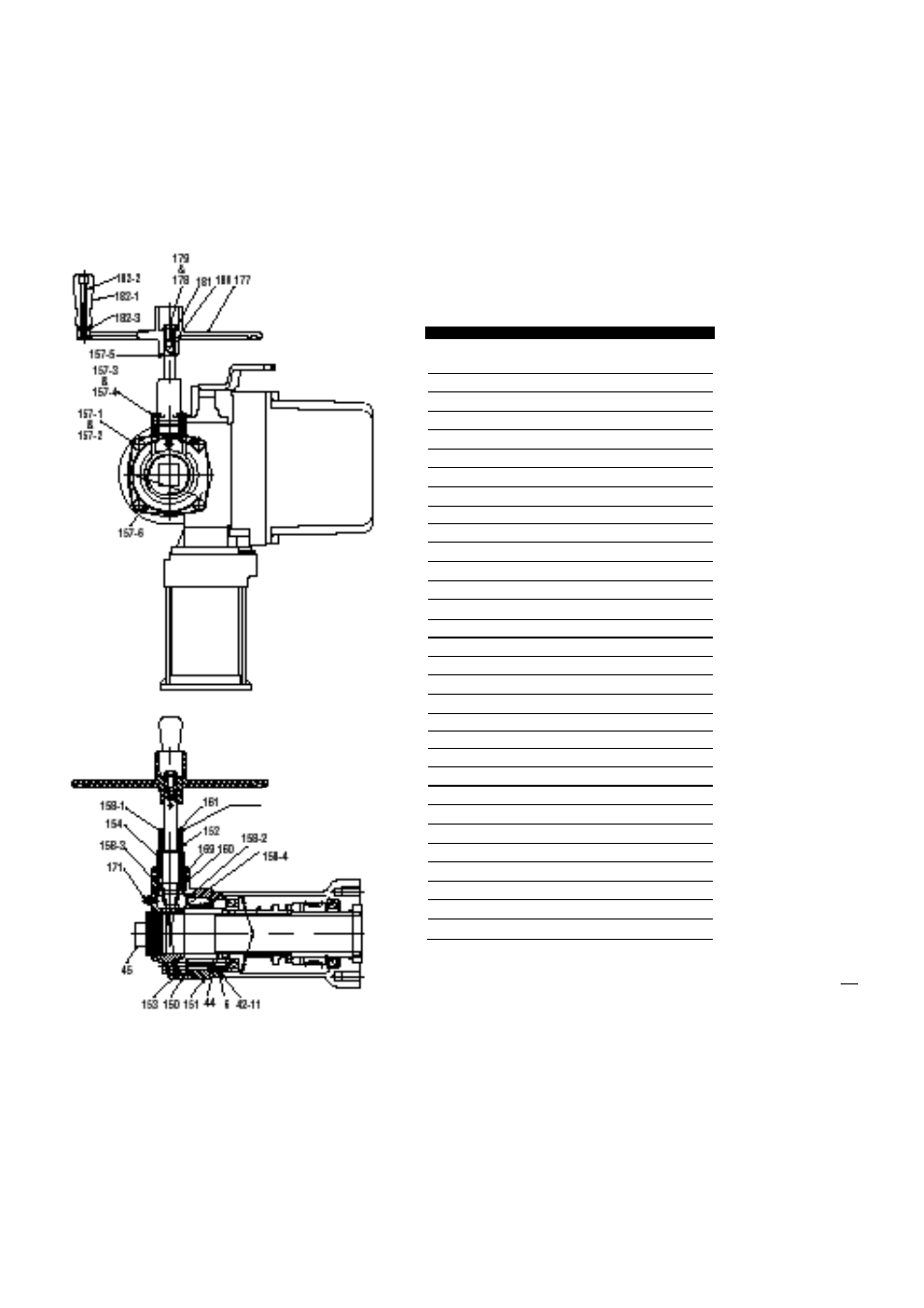

Figura 4.6 - Lista parti L120-20 con volantino laterale, rapporto componente 5.7:1
Parte Quantità Descrizione
6 1 Spessore coperchio
alloggiamento
42-11 1 O-ring / montaggio volantino
44 1 Quad ring
45 1 Tappo cilindrico
150 1 Alloggiamento conico
151 1 Adattatore alloggiamento conico
152 1 Calotta cuscinetto
153 1 Ingranaggio conico
154 1 Albero pignone conico
157-1 4 Vite a testa cilindrica esagonale
157-2 4 Fermadado
157-3 4 Vite a testa cilindrica esagonale
157-4 4 Fermadado
157-5 1 Perno a rullo
157-6 2 Vite a testa cilindrica cava
158-1 1 Quad ring
158-2 1 O-ring
158-3 1 O-ring
158-4 1 Quad ring
160 1 Cuscinetto a sfera
161 1 Inserto di tenuta
169 1 Anello di ritegno
171 1 Punto d'ingrassaggio
177 1 Volantino
178 1 Vite a testa cilindrica esagonale
179 1 Fermadado
180 1 Chiave
181 1 Rondella di ritegno
182 1 Rotazione del volantino
182-2 1 Vite a testa cilindrica cava
182-3 1 Controdado esagonale
flowserve.com
17
N.B.: Applicare Loctite
601/609 a ID della calotta
cuscinetto
