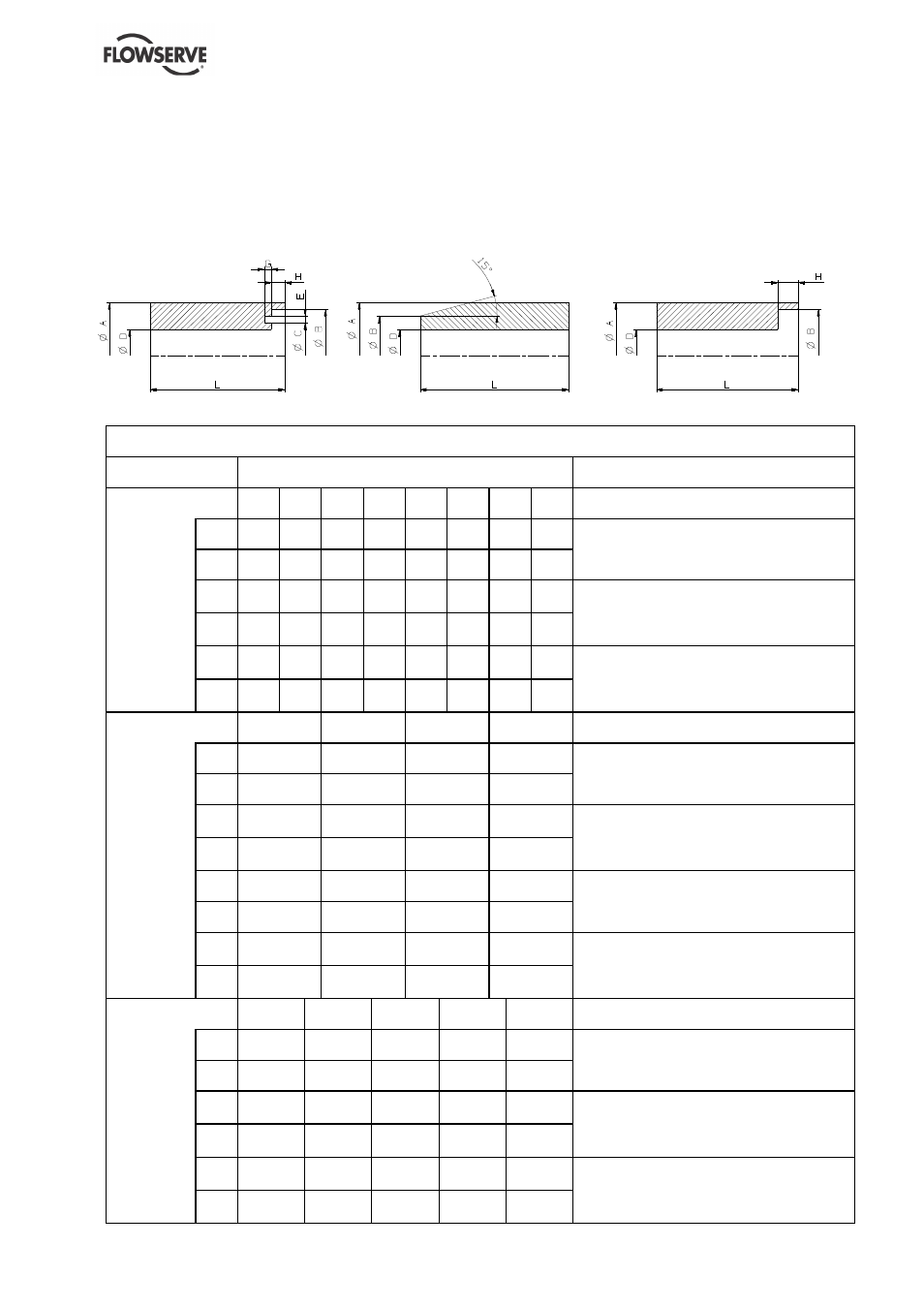

6.5 Utensili necessari

6.5.1 Utensili per il montaggio della guarnizione meccanica (non fornito da FLOWSERVE)

Tubo di spinta

Cono montaggio per

Tubo di spinta per

per montaggio dell’anello fisso

inserire l’anello girevole

riuscire l’installazione

dell’anello girevole

O-Ring

3 mm (0.12 in.)

VELOCITA’ DI ROTAZIONE: N = 1450 min

-1

UTENSILE

DIMENSIONI DEGLI UTENSILI

TIPO POMPA

TUBO DI

SPINTA PER

ANELLO

FISSO

ØA

+0.5

ØB

±

0.1

ØC

±

0.2

ØD

±

0.2

E

+0.15

G

±

0.1

F

±

0.2

L

MENBLOC

mm

32

29.7

21

18.5

3.3

1.25

3

60

50-32-125/0,55-4;50-32-160/0,55-4;65-40-125/0,55-4
65-40-160/0,75-4;65-50-125/0,75-4

in.

1.26

1.17

0.83

0.73

0.13

0.05

0.12

2.36

mm

36

33.7

24.1

22.5

3.3

1.25

3

60

50-32-200/1,2-4;50-32-200L/1,5-4;65-40-200L/1,5-4
65-40-250/2,2-4;65-40-250L/4-4;65-50-160/1,2-4
65-50-200L/3,3-4;65-50-250L/4-4;80-65-125/1,2-4
80-65-160/1,5-4;80-65-160/2,2-4;80-65-200L/3,3-4
80-65-200L/4-4;100-80-160/1,5-4;100-80-160/2,2-4

in.

1.42

1.33

0.95

0.89

0.13

0.05

0.12

2.36

mm

55

52.7

44.1

38.5

3.3

1.25

3

60

80-65-250L/8,2-4;80-65-315/15-4;100-80-200L/8,2-4
100-80-250L/8,2-4;100-80-250L/12-4;100-80-315/15-4
125-100-200L/8,2-4;125-100-250L/12-4;
125-100-315/22-4;125-100-315L/30-4;
150-125-250L/15-4;150-125-250L/22-4

in.

2.16

2.07

1.74

1.52

0.13

0.05

0.12

2.36

CONO DI

MONTAGGIO

PER

ANELLO

GIREVOLE

ØA

±

0.10

ØB

+0.10

ØDg6

L

±

0.50

MENBLOC

mm

18

15

12

30

50-32-125/0,55-4;50-32-160/0,55-4;65-40-125/0,55-4
65-40-160/0,75-4;65-50-125/0,75-4

in.

0.71

0.59

0.47

1.18

mm

22

19

16

30

50-32-200/1,2-4;50-32-200L/1,5-4;65-40-200L/1,5-4
65-40-250/2,2-4;65-40-250L/4-4;65-50-160/1,2-4
65-50-200L/3,3-4;65-50-250L/4-4;80-65-125/1,2-4
80-65-160/1,5-4;80-65-160/2,2-4;80-65-200L/3,3-4
80-65-200L/4-4;100-80-160/1,5-4;100-80-160/2,2-4

in.

0.87

0.75

0.63

1.18

mm

38

28

24

55

80-65-315/15-4;100-80-315/15-4;1225-100-315/22-4

in.

1.50

1.10

0.94

2.16

mm

38

34

32

60

80-65-250L/8,2-4;80-65-315/15-4;100-80-200L/8,2-4
100-80-250L/8,2-4;100-80-250L/12-4;100-80-315/15-4
125-100-200L/8,2-4;125-100-250L/12-4;
125-100-315/22-4;125-100-315L/30-4;
150-125-250L/15-4;150-125-250L/22-4

in.

1.50

1.34

1.26

2.36

ØA

±

0.20

ØB

+0.40

ØD

±

0.10

H

+0.10

L

MENBLOC

TUBO DI

SPINTA PER

ANELLO

GIREVOLE

mm

30

26

18.5

5.9

60

50-32-125/0,55-4;50-32-160/0,55-4;65-40-125/0,55-4
65-40-160/0,75-4;65-50-125/0,75-4

in.

1.18

1.02

0.73

0.23

2.36

mm

33

29

22.5

6

60

50-32-200/1,2-4;50-32-200L/1,5-4;65-40-200L/1,5-4
65-40-250/2,2-4;65-40-250L/4-4;65-50-160/1,2-4
65-50-200L/3,3-4;65-50-250L/4-4;80-65-125/1,2-4
80-65-160/1,5-4;80-65-160/2,2-4;80-65-200L/3,3-4
80-65-200L/4-4;100-80-160/1,5-4;100-80-160/2,2-4

in.

1.30

1.14

0.89

0.24

2.36

mm

55

46.1

38.5

7.9

60

80-65-250L/8,2-4;80-65-315/15-4;100-80-200L/8,2-4
100-80-250L/8,2-4;100-80-250L/12-4;100-80-315/15-4
125-100-200L/8,2-4;125-100-250L/12-4;
125-100-315/22-4;125-100-315L/30-4;
150-125-250L/15-4;150-125-250L/22-4

in.

2.16

1.81

1.52

0.31

2.36
