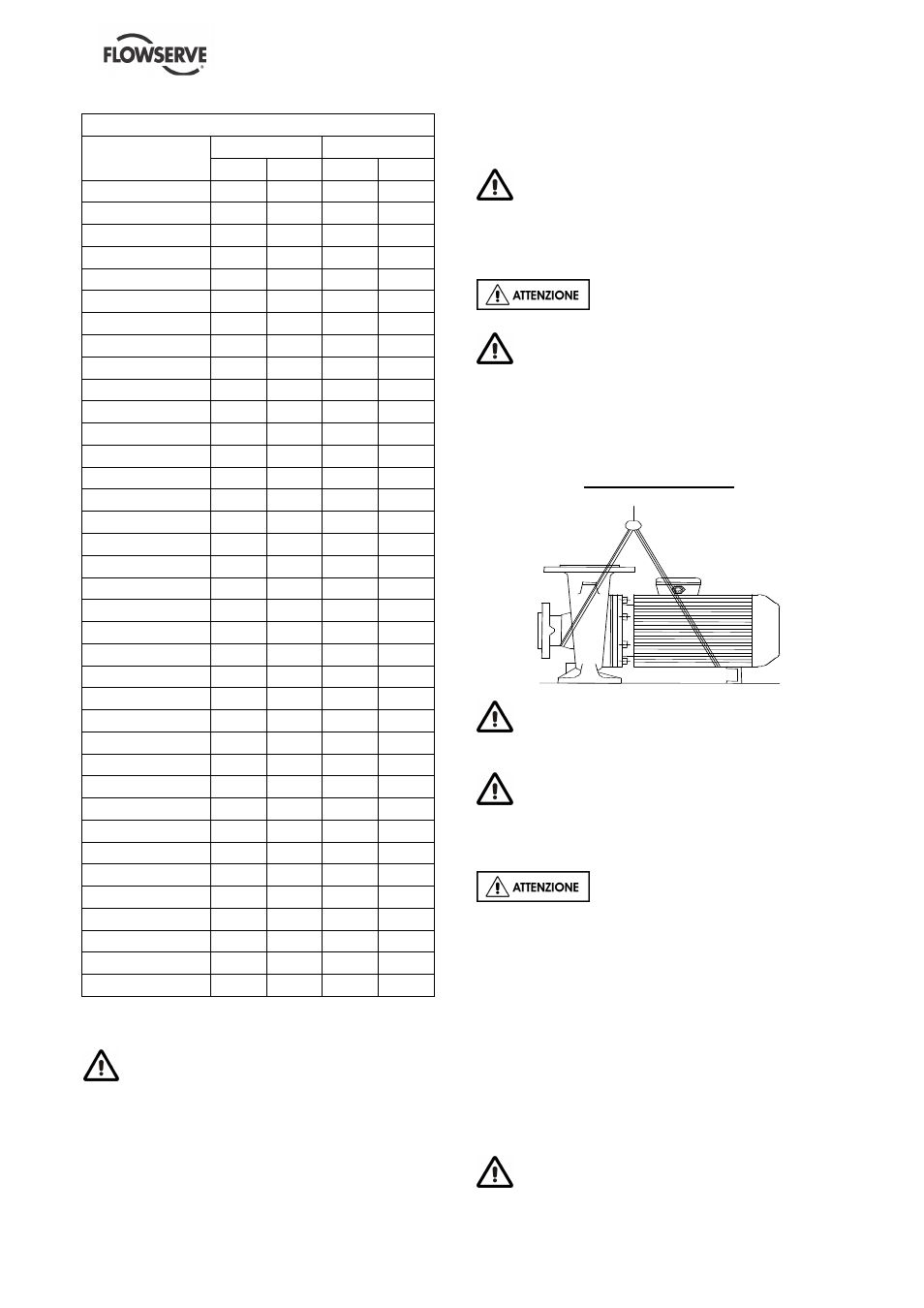

MANUALE D’USO MENBLOC ITALIANO 71576596 - 02/13

Pagina 13 di 40

flowserve.com

Velocità 2900 min

-1

MENBLOC

Massa gruppo

Massa motore

kg

lb

kg

lb

50-32-125/1.2-2

28

62

13

29

50-32-160/2.2-2

46

101

21

46

50-32-160/3-2

49

108

24

53

50-32-200/4.6-2

57

126

29

64

50-32-200/6.5-2

79

174

41

90

50-32-200L/8.5-2

82

181

49

108

50-32-200L/13-2

100

220

67

148

65-40-125/2.2-2

44

97

21

46

65-40-125/3-2

47

104

24

53

65-40-160/4.6-2

55

121

29

64

65-40-200L/8.5-2

83

183

49

108

65-40-200L/13-2

101

223

67

148

65-40-250/13-2

108

238

67

148

65-40-250/16-2

119

262

78

172

65-40-250L/18.5-2 *

200

441

137

302

65-40-250L/22-2 *

220

485

150

331

65-40-250L/30-2 *

298

657

233

514

65-50-125/3-2

49

108

24

53

65-50-125/4.6-2

54

119

29

64

65-50-160/4.6-2

63

139

29

64

65-50-160/6.5-2

75

165

41

90

65-50-200L/18.5-2 *

189

417

137

302

65-50-200L/22-2 *

220

485

150

331

80-50-250L/30-2 *

297

655

233

514

80-65-125/3-2

53

117

24

53

80-65-125/4.6-2

58

128

29

64

80-65-125/6.5-2

70

154

41

90

80-65-160/13-2

103

227

67

148

80-65-160/16-2

114

251

78

172

80-65-200L/22-2 *

221

487

150

331

80-65-200L/30-2 *

295

650

233

514

80-65-200L/37-2 *

312

688

249

549

100-80-160/13-2

106

234

67

148

100-80-160/16-2

117

258

78

172

100-80-200L/22-2 *

244

538

150

331

100-80-200L/30-2 *

311

686

233

514

100-80-200L/37-2 *

328

723

249

549

* Motore IP 55 (albero pompa rapportato)

I pezzi la cui massa è inferiore a 25 kg (55 lb)

possono essere movimentati manualmente. Gli
operatori devono rispettare i gesti e le posizioni di
movimentazione.

2.3 Sollevamento

2.3.1 Imbracatura dei gruppi motopompe

Utilizzare mezzi di spostamento in conformità

con la massa del gruppo motopompa indicata sulla
piastra CE. Per le masse delle pompe estremità
albero nudo, confrontare la tabella § 2.2.2 e la
piastra segnaletica.

Per evitare eventuali deformazioni,

sollevare il gruppo motopompa come indicato:

Un sistema di sollevamento deve essere

utilizzato per qualsiasi sotto insieme della pompa
che superi i 25 kg (55lb).
Una persona debitamente formata deve occuparsi
del sollevamento, in conformità con la legislazione
locale.

Gruppo motopompa

Al momento dello spostamento, è imperativo

utilizzare guanti, portare calzature di sicurezza e un
casco di protezione da cantiere.

Per le masse superiori a 25 kg (55 lb), lo

spostamento manuale è vietato.

2.4 Conservazione

Immagazzinare la pompa in un

locale pulito e asciutto lontano da vibrazioni.
Lasciare montate le protezioni sulle connessioni per
evitare che sporcizia e corpi estranei entrino nella
pompa. Una volta alla settimana, ruotare a mano la
testa dell’albero al fine di evitare la marcatura dei
piani di scorrimento o il grippaggio delle facce
d’attrito della guarnizione.

Non stoccare il motore sotto la pompa.

La pompa può essere immagazzinata come sopra,
non oltre 6 mesi. Quando è necessario un periodo
più lungo consultare FLOWSERVE per ulteriori
azioni di conservazione.

La pompa deve essere installata in ambiente

non esplosibile, al riparo dalle intemperie, in
ambiente senza polvere, senza vibrazioni ed aerato.
