Quando si programma una variabile di energia per l’uscita d’impulsi, all’inizio il dispositivo
emetterà impulsi corrispondenti al livello di energia che si è accumulato fino a quel momento.
Una volta selezionato il codice dell’energia, e dopo che è stato validato mediante il tasto è
necessario introdurre i kilowatt per impulso.

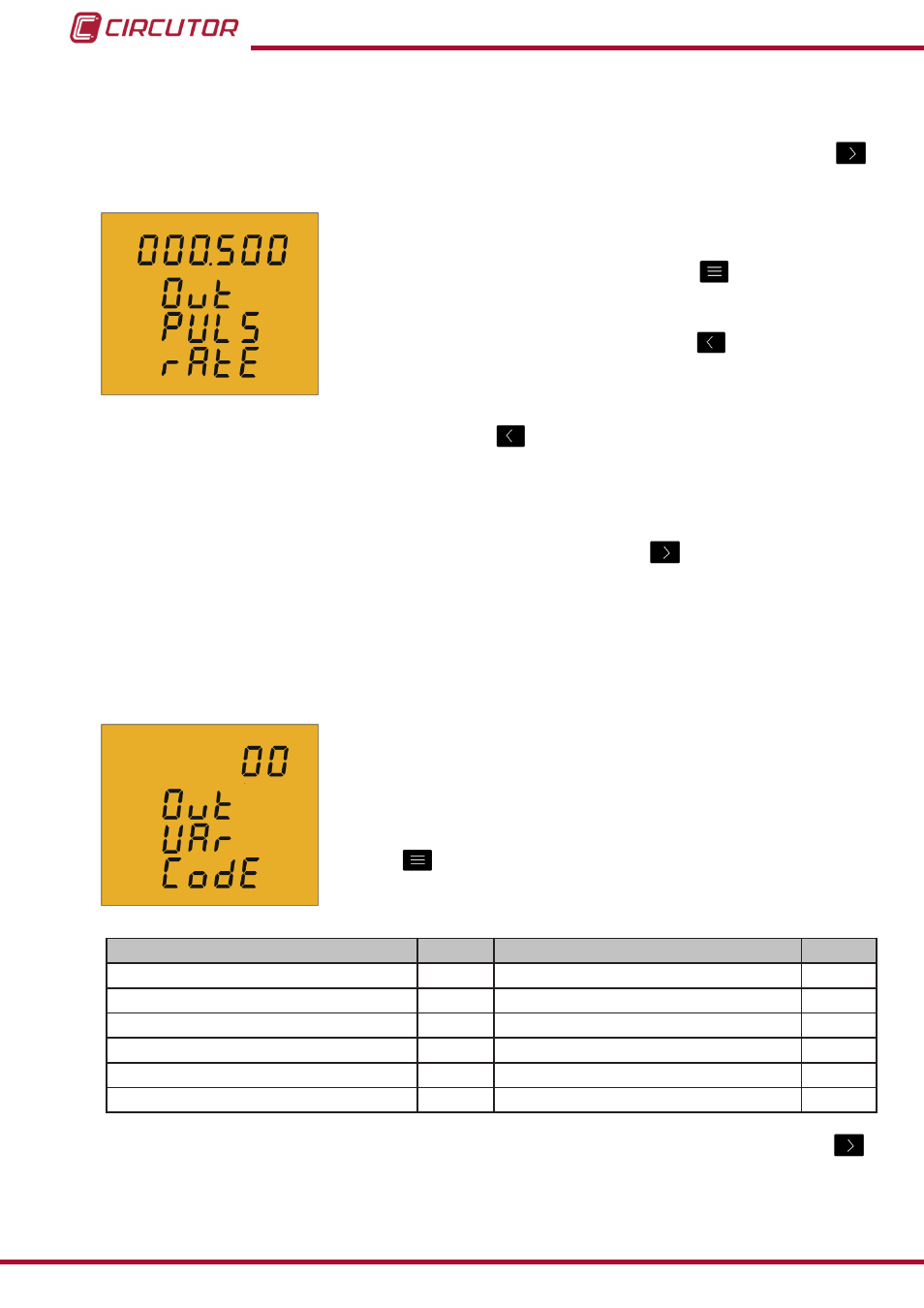

Per scrivere o modificare il valore dei kilowatt per impulso è
necessario premere ripetutamente il tasto
, incrementando il
valore della cifra che lampeggia in quel momento.
Una volta ottenuto il valore richiesto nella schermata, passare
alla cifra successiva premendo il tasto
, che consente di
modificare i valori restanti.
Modificando l’ultima cifra, se si preme il tasto si salta di nuovo alla prima cifra, in cui è
possibile modificare i nuovi valori programmati in precedenza.
Esempio: Per programmare 500 Wh per impulso : 000.500
Per programmare 1.5 kWh per impulso: 001.500
Una volta programmata l’opzione desiderata, premere il tasto pper validare il dato e
finalizzare in questo modo la programmazione del dispositivo.
Valore massimo di programmazione: 999999 KWh
Valore minimo di programmazione: 000,001 KWh
 Programmazione in base alla condizione dell’allarme
In questa schermata si seleziona il codice dei parametri ai quali
si desidera generare un allarme in funzione delle Tabelle 12�
Il tasto permette di saltare tra le diverse opzioni.
Tabella 12: Codice dei parametri per la programmazione dell’allarme�
Parámetro Código Parámetro Código
Potenza attiva III 16 Tensione della linea III 45
Potenza induttiva III 17 Potenza Apparente III 34
Potenza Capacitiva III 18 Massima Domanda 45
Coseno φ trifase 19 Corrente III 36
Fattore di Potenza III 20 Tensione dalla fase III 44
Frequenza 21
Una volta selezionato il codice dell’allarme, e dopo averlo validato attraverso il tasto è
necessario introdurre il valore massimo relativo allo stato dell’allarme.
