4�- FUNZIONAMENTO
Il CVM-C5 è un analizzatore di rete nei quattro quadranti (consumo e generazione).
0º
90º
180º
-90º
Capacitive
Capacitive Inductive
Inductive
Generation
Power
Consumption
Power
Single-phase Three-phase
Single-phase
Single-phase
Single-phase Three-phase Three-phase
Three-phase
k
k
k
k
k
k
k
k
k
k
k
k
k
k
k k
k
k
k
k

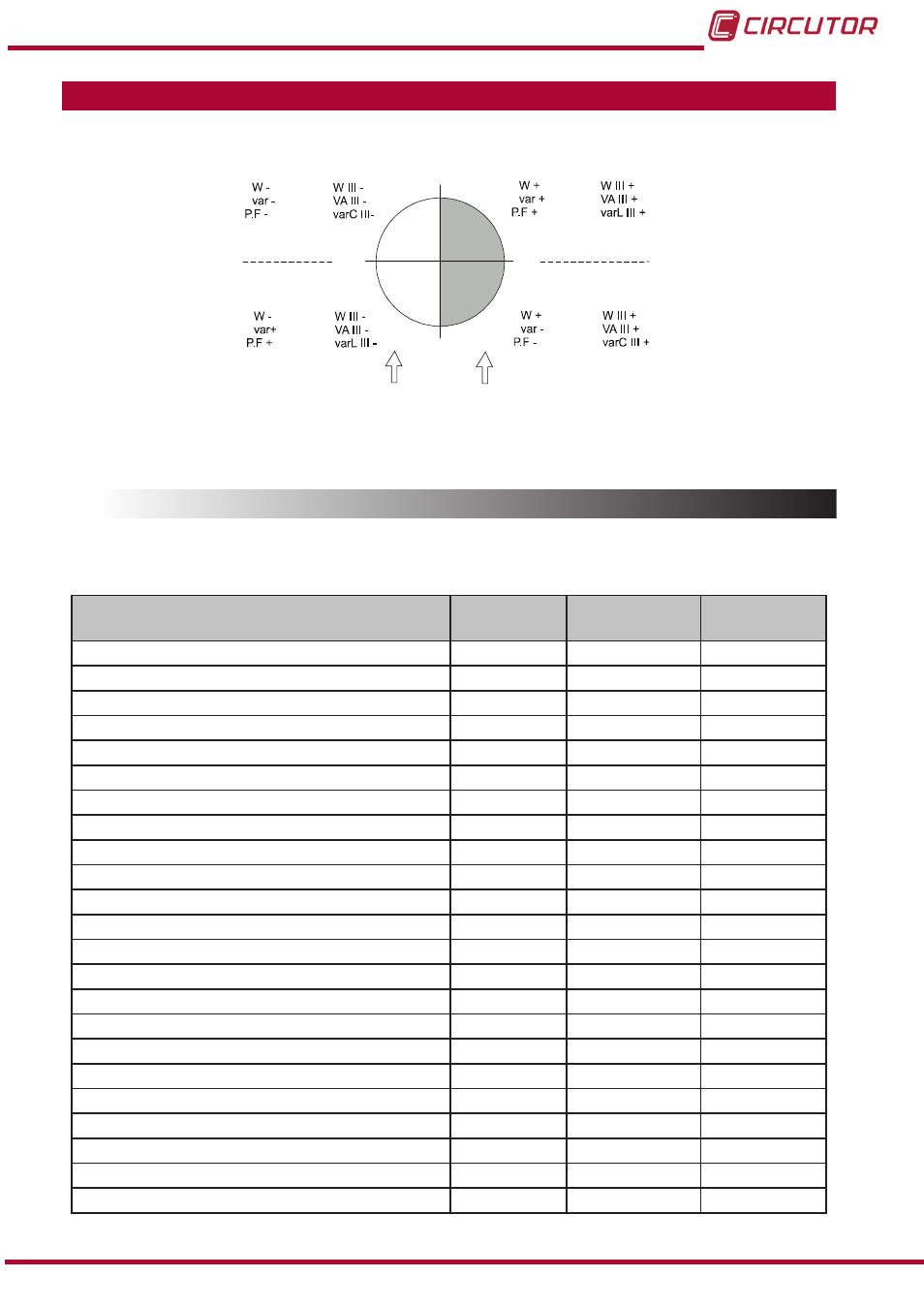

Figura 10: Quattro quadranti di CVM-C5�
4.1.- PARAMETRI DI MISURAZIONE
Il dispositivo visualizza i parametri elettrici mostrati nella Tabella 3 .
Tabella 3: Parametri della misurazione del CVM-5�
Parametro Unità Valore
massimo
Valore
minimo
Tensione fase-neutro Vph-n 9999 10.0
Tensione fase-fase Vph-ph 9999 10.0
Corriente A 9999 0.05
Frecuencia Hz 65 45
Potenza attiva kW 9999 0.01
Potenza Reattiva Induttiva kvarL 9999 0.01
Potenza Reattiva Capacitiva kvarC 9999 0.01
Potenza Apparente kVA 9999 0.01
Fattore di potenza PF -0.99 0.99
Cos φ φ -0.99 0.99
Energia attiva totale Tariffa 1 Consumo kWh 999999 000.000
Energia attiva totale Tariffa 1 Generata kWh 999999 000.000
Energia reattiva induttiva Tariffa 1 Consumo kvar L h 999999 000.000
Energia reattiva induttiva Tariffa 1 Generata kvar L h 999999 000.000
Energia reattiva capacitiva Tariffa 1 Consumo kvar
c
h 999999 000.000
Energia Reattiva capacitiva Tariffa 1 Generata kvar
c
h 999999 000.000
Energia apparente totale Tariffa 1 kVAh 999999 000.000
Energia attiva totale Tariffa 2 Consumo kWh 999999 000.000
Energia attiva totale Tariffa 2 Generata kWh 999999 000.000
Energia reattiva induttiva Tariffa 2 Consumo kvar L h 999999 000.000
Energia reattiva induttiva Tariffa 2 Generata kvar L h 999999 000.000
Energia reattiva capacitiva Tariffa 2 Consumo kvar
c
h 999999 000.000
Energia Reattiva capacitiva Tariffa 2 Generata kvar
c
h 999999 000.000
