Il valore 00 indica che la retroilluminazione è accesa permanentemente.
Il tempo di retroilluminazione potrà oscillare tra 5 e 99 secondi
Per validare il dato e accedere al seguente passo di programmazione, premere .
4�6�15� Programmazione dell’uscita digitale
É possibile programmare l’uscita digitale CVM-C5 come:
 Impulso per n kWh o kvarh (Energia): si può programmare il valore che corrisponde
all’energia consumata o generata, per generare un impulso.
 Condizione dell’allarme: si associa alla grandezza dell’uscita digitale, fissando un
valore massimo, minimo e un ritardo, per la condizione di avvio.
Nel caso in cui non si desiderasse programmare nessuna variabile, inserire 00 e validare con
il tasto
.

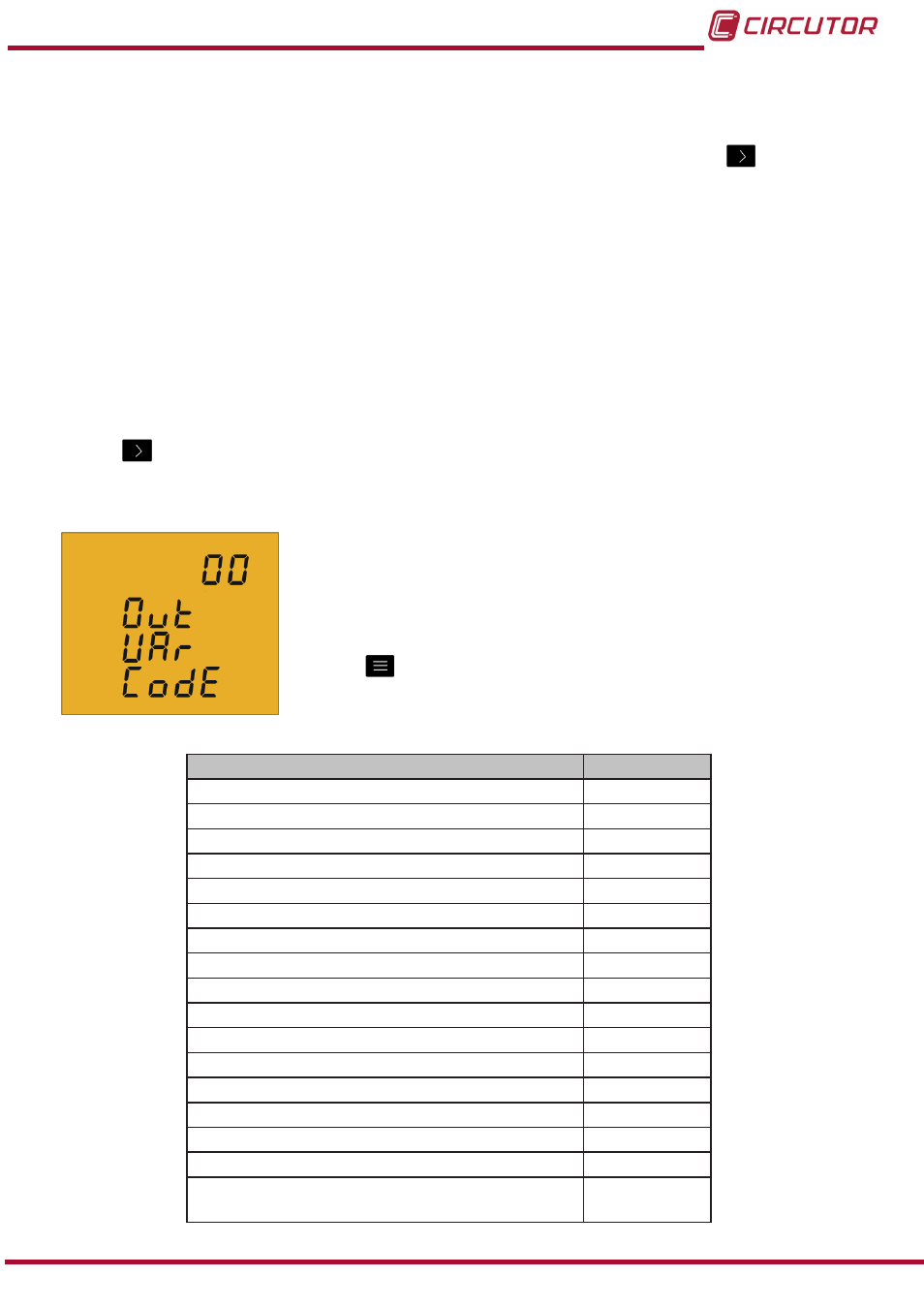

 Programmazione dell’impulso per n kWh o kvarh
In questa schermata si seleziona il codice dell’energia, in base
alla Tabella 11, per cui si desidera generare l’uscita d’impulsi.
Il tasto permette di saltare tra le diverse opzioni.
Tabella 11: Codice dei diversi tipi di energia�
Parametro Codice
Energia Attiva III Tariffa 1 31
Energia Reattiva Induttiva III Tariffa 1 32
Energia Reattiva Capacitiva III Tariffa 1 33
Energia apparente III Tariffa 1 48
Energia Attiva III Generata Tariffa 1 49
Energia Reattiva induttiva III Generata Tariffa 1 50
Energia Reattiva Capacitiva II Generata Tariffa 1 51
Energia Apparente III Generata Tariffa 1 52
Energia Attiva III Tariffa 2 55
Energia Reattiva Induttiva III Tariffa 2 56
Energia Reattiva Capacitiva III Tariffa 2 57
Energia apparente III Tariffa 2 58
Energia Attiva III Generata Tariffa 2 59
Energia Reattiva induttiva III Generata Tariffa 2 60
Energia Reattiva Capacitiva II Generata Tariffa 2 61
Energia Apparente III Generata Tariffa 2 62
Energia Attiva consumata
(Indipendentemente dalla tariffa selezionata)
99
