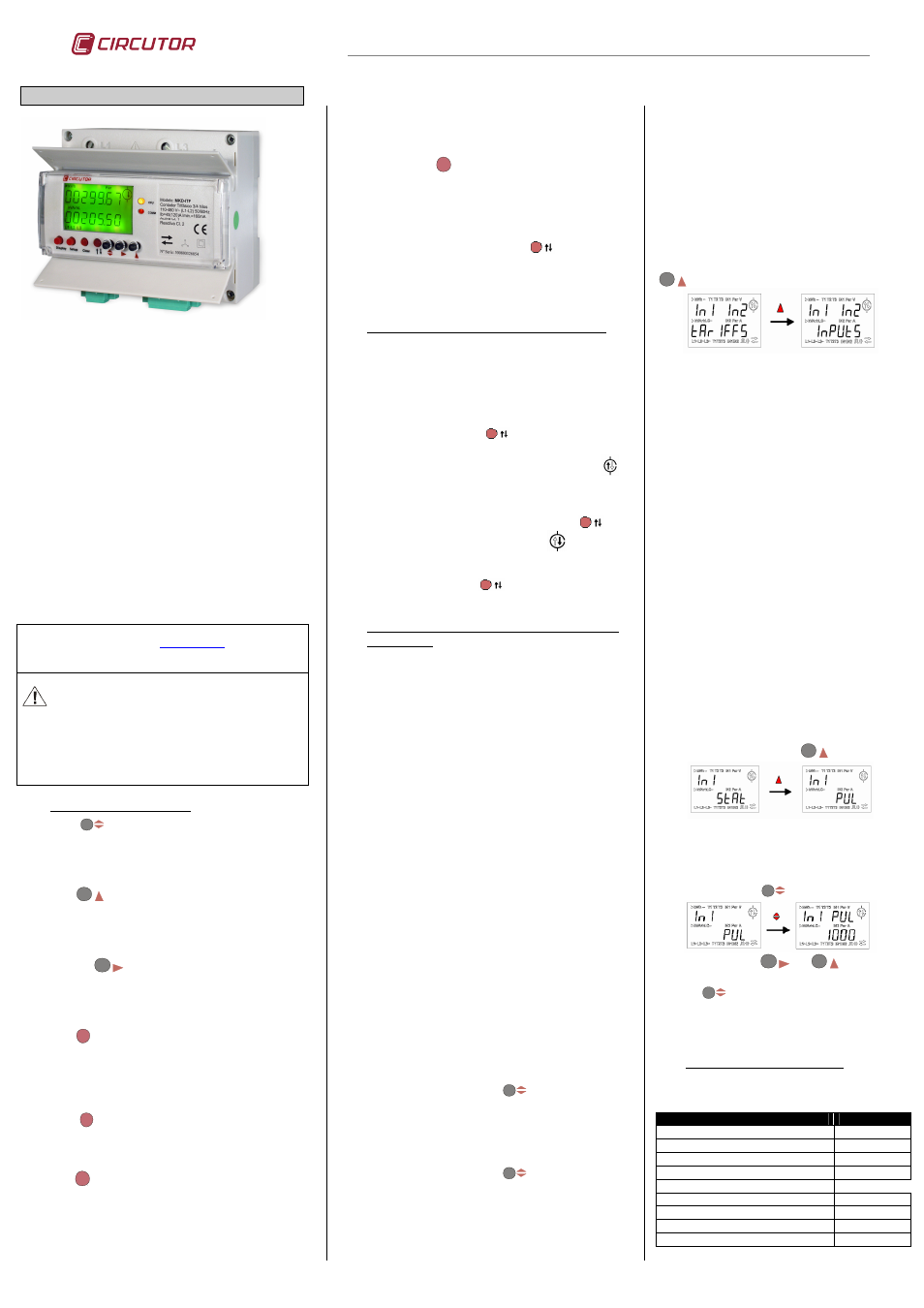

CIRCUTOR MKD Series - Manuale

MKD-ITF
M98223701-09-10A
CONTATORE TRIFASE MKD-ITF
Il contatore di energia trifase elettronico MKD-ITF è un
dispositivo in grado di conteggiare l’energia consumata e
generata (quattro quadranti). energia attiva (consumata e
generata), energia reattiva induttiva (consumata e generata)
ed energia reattiva capacitiva (consumata e generata)
nonché effettuare il conteggio delle energie parziali. Il
conteggio si effettua in vero valore efficace e direttamente
mediante tre trasformatori di intensità in L1, L2 e L3 inseriti
nel dispositivo. L’alimentazione viene fornita dalla stessa
misurazione tra le fasi L1 e L2. I parametri misurati e
calcolati vengono indicati nella tabella delle variabili.
Questo dispositivo dispone di 2 varianti:
MKD-ITF-C2: contatore a due uscite di energie ad impulsi.
MKD-ITF-RS485-I2-C2: contatore con comunicazione
RS485 Modbus RTU, 2 uscite ad impulsi e 2 entrate libere
da tensione programmabili (Tariffe/Entrate).
Le entrate programmabili possono essere digitali (stato
logico o ricettore di impulsi) o entrate a tariffa. Se le entrate
vengono configurate a tariffa il contatore viene dotato di 3
tariffe.
Il presente manuale si trova, in formato elettronico, alla pagina web
di CIRCUTOR: www.circutor.es
Prima di realizzare qualunque tipo di operazione di
manutenzione, modifica di collegamenti, riparazione, ecc,
si deve scollegare il dispositivo da qualunque tipo di fonte
di alimentazione. Quando si sospetta un guasto nel
funzionamento del dispositivo o nella protezione dello
stesso, si deve mettere il dispositivo fuori servizio.
1.- FUNZIONI DELLA TASTIERA
Il pulsante permette di spostarsi nei vari gruppi di
energie se necessario: tariffa uno e parziali o tariffa uno,
due, tre e parziali. All’interno del menù di configurazione
viene utilizzato per confermare il dato e passare alla
successiva schermata di definizione dei parametri.
Il pulsante permette di selezionare le varie opzioni di
visualizzazione di energia attiva o reattiva. All’interno del
menù di configurazione viene utilizzato per incrementare la
cifra qualora venga introdotta o venga selezionata una
variabile.
Il pulsante nell’opzione attiva permette di
selezionare energia generata o consumata e nell’opzione
reattiva permette di selezionare induttiva o capacitiva.
All’interno del menù di configurazione si utilizza per
spostare il cursore tra le cifre.
Il pulsante Display permette di accendere il display in caso
di assenza di alimentazione. Questa funzione permette la
lettura locale dei contatori quando il dispositivo è fuori
servizio. Questa opzione è disponibile qualora all’interno del
contatore sia presente una batteria opzionale (cfr. listino
prezzi M3).
Il pulsante Setup permette l’accesso rapido al menù di
definizione dei parametri completi del dispositivo. Per
accedere a tale menù deve essere premuto per almeno un
secondo.
Il pulsante Clear ha due funzioni:
a) Funzione cancellazione delle energie parziali; per fare ciò
si deve premere il tasto per almeno quattro secondi. Quando
viene visualizzato il messaggio “doNE”, significa che tali
misurazioni (attiva e reattiva) sono state correttamente
inizializzate Viene cancellato il gruppo di energie visualizzate
sullo schermo.
b) Per cancellare il contatore di impulsi è necessario tenere
premuto il pulsante Clear per almeno quattro secondi, sullo
schermo in cui vengono visualizzate le entrate. Quando viene
visualizzato il messaggio “doNE”, significa che tali
misurazioni (entrata 1 ed entrata 2) sono state correttamente
inizializzate.
La funzione principale del pulsante
è quella di
avviare il contatore in un solo passaggio, con la minima
configurazione di misurazione. (Cfr. paragrafo 2.2.-
Parametrizzazione rapida).Questo tasto indica il senso
della corrente.
2.- AVVIAMENTO RAPIDO (COLLEGAMENTO FAST)
2.1.- Informazioni preliminari
Questa opzione serve unicamente per indicare il senso
della corrente in un impianto. Essendo un dispositivo di
misurazione diretta, non dispone di alcun rapporto di
tensione o di intensità.
2.2.- Parametrizzazione rapida.
Premendo a lungo il pulsante il dispositivo cambia il
senso della corrente ascendente o discendente.
Quando sul display viene visualizzato il simbolo
significa che il senso della corrente è ascendente e
pertanto il carico si trova nella parte superiore del
contatore. Per cambiare il senso della corrente del
contatore si deve premere a lungo il pulsante
; a
questo punto sul display appare il simbolo che indica
che il senso della corrente è cambiato e ora è
discendente.
Mediante un unico pulsante
si configura il contatore
di energia MKD-ITF.
3.- PARAMETRIZZAZIONE COMPLETA DEL
CONTATORE
Mediante il tasto di setup si possono modificare tutte le
opzioni di configurazione.
3.1.- Senso della corrente.
Sullo schermo appare “A dir”; si deve scegliere tra “up”
(ascendente) o “dn” (discendente) a seconda se il carico si
trova nella parte superiore o inferiore del contatore.
3.2.- Misurazione su 2 o 4 quadranti.
Sullo schermo appare “quAd”; bisogna scegliere una delle
due opzioni disponibili: 2=consumo o 4=consumo e
generazione
3.3.- Programmazione della durata di scollegamento
della “backlight”
Sullo schermo appare "diSP oFf”; si deve programmare
la durata di accensione della backlight in secondi dopo
aver premuto l’ultimo tasto. Se si programma 00, la
backlight resta permanentemente accesa.
3.4.- Visualizzazione od omissione energia reattiva
Sullo schermo appare "rEACt”; questa opzione permette
di selezionare la visualizzazione od omissione dell’energia
reattiva (“YeS” o “nO”).
3.5.- Visualizzazione od omissione energia parziale
Sullo schermo appare "PArt”; questa opzione permette di
selezionare la visualizzazione od omissione dell’energia
attiva e reattiva parziale (“YeS” o “nO”). In caso di
omissione, il contatore nasconde o ferma il contatore di
energia parziale.
3.6.- Programmazione uscita a impulsi di energia
Lo schermo mostra “Out ACt”; si deve selezionare quale
energia si vuole associare all’uscita digitale 1: energia
attiva consumata (import) o generata (ehport); dopo aver
confermato il dato con il pulsante
si dovrà introdurre
il valore in W·h per impulso.
Lo schermo visualizza “OUt rEA”: si deve scegliere quale
energia reattiva si vuole associare all’uscita digitale 2:
induttiva consumata, capacitiva generata, induttiva
generata, capacitiva consumata (L / C- / L- / C;) ; dopo aver
confermato il dato con il pulsante si dovrà introdurre
il valore in var·h per impulso. Qualora si selezionino 2
quadranti (cfr. paragrafo 3.2.- Misurazione su 2 o 4
quadranti) sono disponibili solamente L y C, corrispondenti
alle variabili di energia reattiva consumata, induttiva o
capacitiva.
3.7.- Programmazione delle entrate digitali
Le entrate digitali del dispositivo si possono
configurare selezionando tariffe “tariffs” fino ad
un massimo di tre, o mediante entrate digitali
“inputs” la cui funzione principale è contare gli
impulsi ricevuti “pul”, o rilevare lo stato logico
dell’entrata ”stat”.
Mediante l’indicazione “In1 In2” nella parte
superiore del display, si configurano le entrate
digitali
del contatore. Per cambiare la
configurazione delle entrate e passare da
“tarIFFS” a “INPUTS”, si deve premere il pulsante
a) Tariffe “tarIFFS”
Le entrate convertono il contatore in un contatore a
tripla tariffa con la possibilità di selezionare ognuna
di esse mediante hardware. Il dispositivo dispone
di una entrata comune e due libere da tensione per
selezionare il tipo di tariffa con cui si desidera
lavorare (Tariffa 1, Tariffa 2 o Tariffa 3).
- Tariffa 1: Senza alcun ponte tra morsetti
- Tariffa 2: Ponte tra i morsetti 7 e 8
- Tariffa 3: Ponte tra i morsetti 9 e 8
Nella
parte inferiore dello schermo viene
visualizzato “tarIFFS”, che indica che le entrate
sono state configurate come entrate a tariffa.
b) Entrate digitali. “INPUTS”
Nella
parte inferiore dello schermo viene
visualizzato “INPUTS”, che indica che le entrate
vengono configurate come entrate digitali. Si deve
configurare ogni entrata separatamente: prima
l’entrata 1 “In1” e poi l’entrata 2 “In2”.
- Entrata 1: Terminal 7.
- Entrata 2: Terminal 9.
- Comune per le entrate: Terminal 8
Ognuna delle entrate deve essere definita tra due
modalità di funzionamento:
b.1) Modalità stato logico “StAt”.
Quando si programma come stato “StAt”, significa
che l’entrata del contatore riceve un’entrata digitale
di stato. La commutazione da “StAt” a “PUL” si
effettua premendo il pulsante .
b.2) Modalità ricevitore di impulsi “PUL”.
Quando si programma come ricevitore di impulsi,
“PUL” significa che il segnale che si riceve è
un’entrata ad impulsi e si deve configurare il peso
dell’impulso. Si accede a questa schermata
premendo il pulsante .
Mediante i pulsanti e inserire il
peso dell’impulso. Per confermarle premere il
pulsante .
Dopo aver programmato il peso dell’impulso viene
visualizzata l’opzione “In1 deC” con l’indicazione
dei decimali da mostrare degli impulsi ricevuti.
4.- CONFIGURAZIONE DI DEFAULT
Il contatore trifase elettronico MKD-ITF viene fornito
con la seguente configurazione di default:
VARIABILE VALORE
Misurazione su 2 o 4 Quadranti 2
Scollegamento Backlight 10
Visualizzazione Energia Reattiva no
Visualizzazione Energia Parziale no
Impulsi Energia
- Energia Attiva Import
- W·h / Impulso 1000
. Energia Reattiva L
- VAr·h / Impulso 1000
