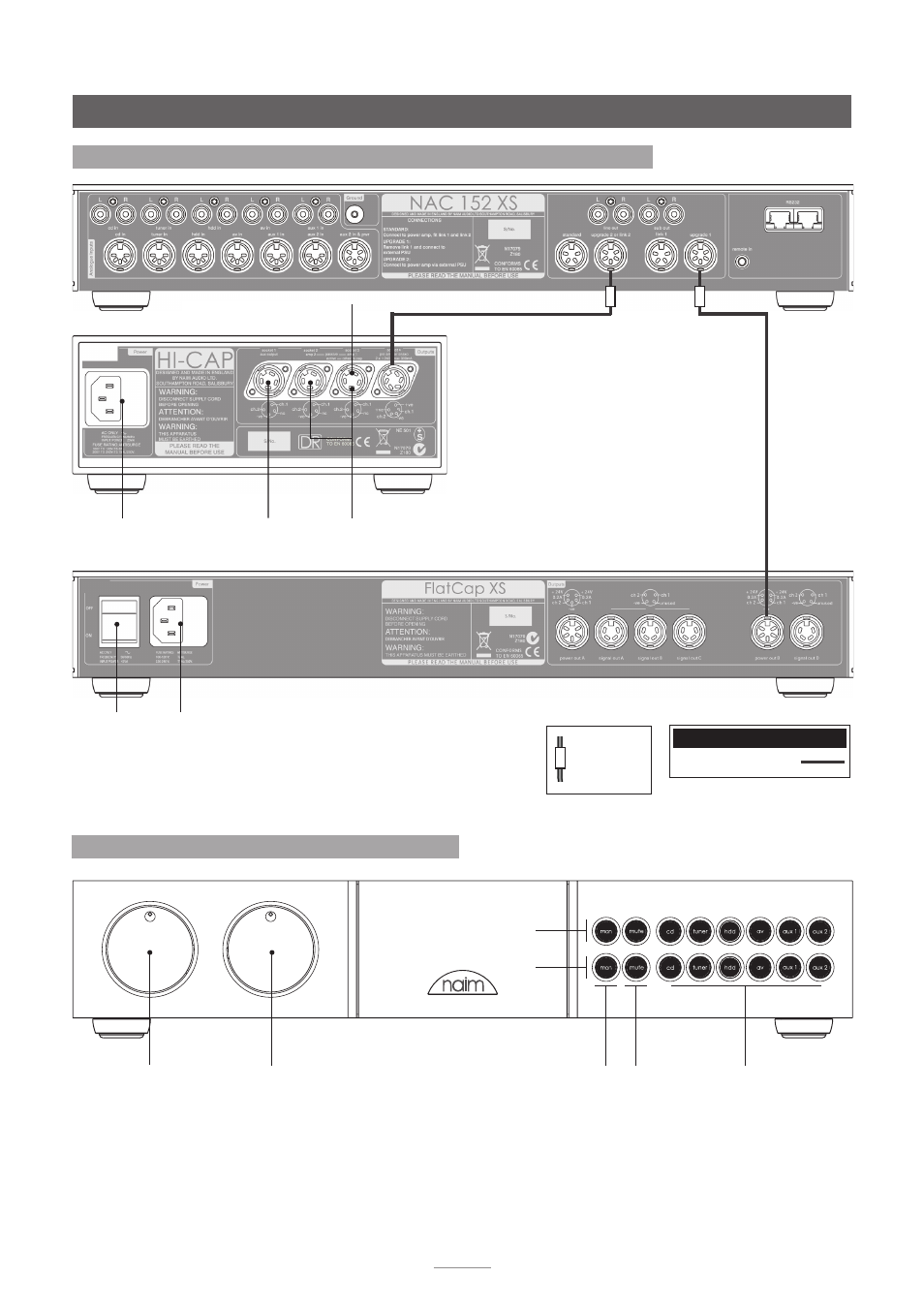

12.5 NAC 152 XS collegato a FlatCap e Hi-Cap
ingresso
alimentazione e
fusibile
all’amplificatore stereo
ad amplificatori
mono o dual
mono
uscita del
segnale
aggiuntiva
ingresso alimentazione e fusibile
interruttore di
accensione
Nota: I tappi “link” devono essere inseriti
solo nelle prese da cui sono stati tolti e le
prese dell’alimentatore non utilizzate non
devono essere usate per nessun altro scopo.
L’uso non corretto dei tappi “link” e delle
prese dell’alimentatore rischia di causare
danni significativi al preamplificatore o
all’alimentatore.
12.6 Controlli pannello frontale del NAC 282
volume bilanciamento mute mono
sezione
sorgenti
sezione
registrazione
selezione
sorgente e
registrazione
marcatore
direzione
del cavo
cavi di collegamento
DIN 5-5 pin 240°
