NAC 282, NAC 202 & NAC 152 XS
Nota: I tappi “link” devono essere inseriti solo nelle prese da
cui sono stati tolti e le prese dell’alimentatore non utilizzate non
devono essere usate per nessun altro scopo. L’uso non corretto
dei tappi “link” e delle prese dell’alimentatore rischia di causare
danni significativi al preamplificatore o all’alimentatore.

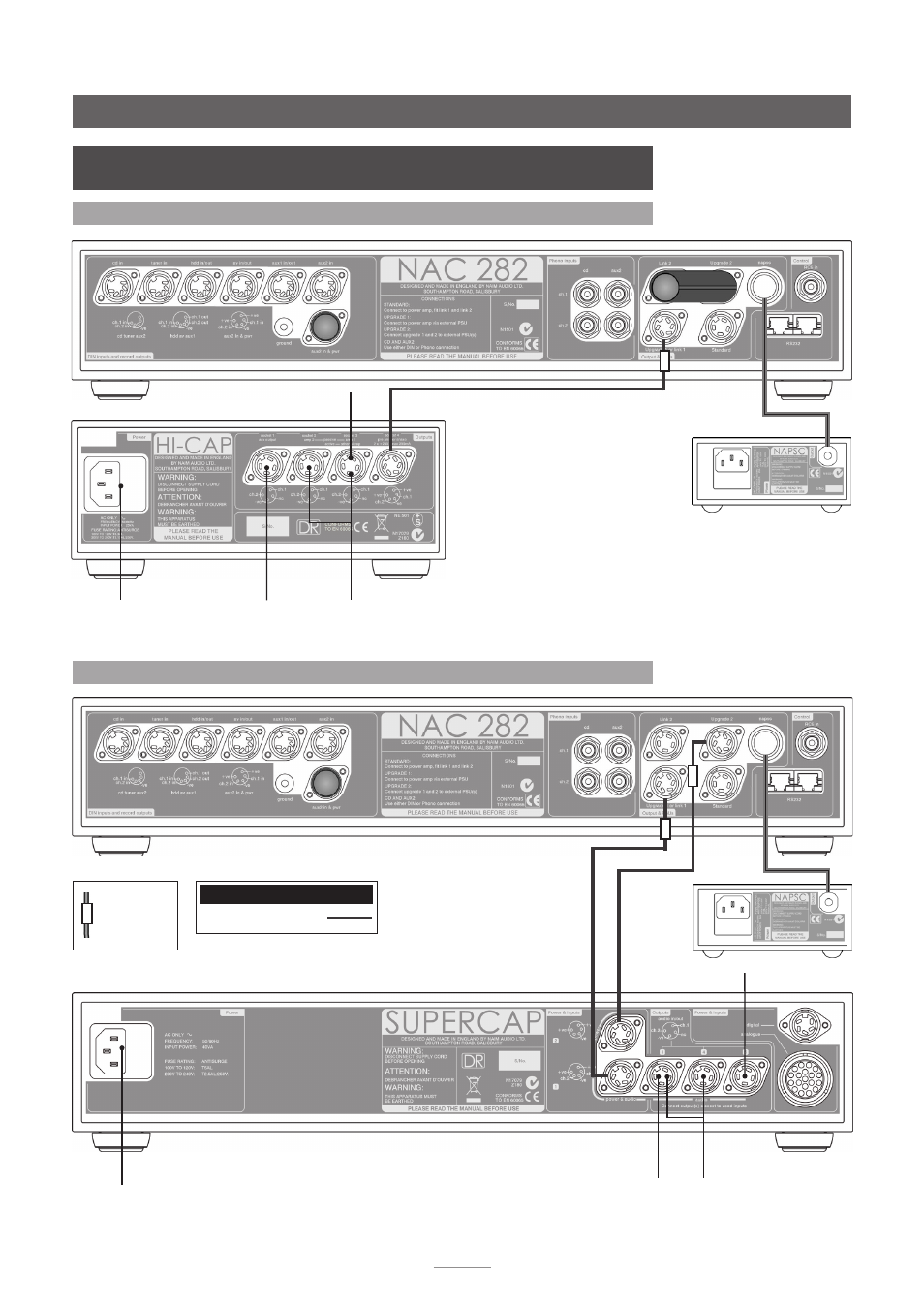

12 Connessioni alimentatore del NAC 282,
del NAC 202 e del NAC 152 XS
12.1 NAC 282 collegato a Hi-Cap e NAPSC
ingresso alimentazione e
fusibile
all’amplificatore
stereo
ad amplificatori mono o
dual mono
uscita del segnale
aggiuntiva
marcatore
direzione
del cavo
cavi di collegamento
DIN 5-5 pin 240°
12.2 NAC 202 collegato a SuperCap e NAPSC
ingresso alimentazione
e fusibile
ad amplificatori
mono o dual
mono
uscita del
segnale
aggiuntiva
all’amplificatore stereo
