Albatech
Albatech APL Trifase 15 / 20

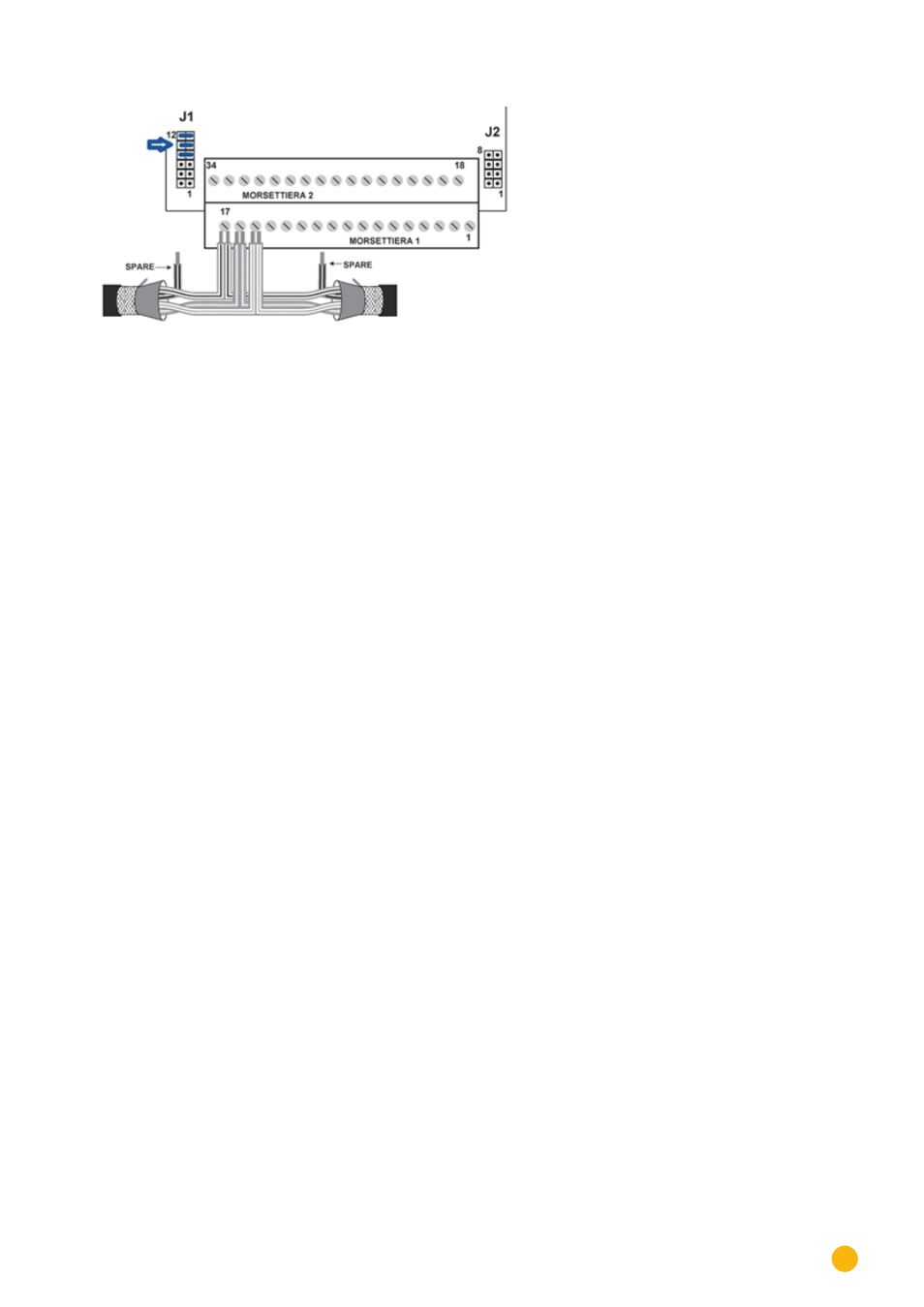

Figura 3: Morsettiera Albatech APL
Procedura
1. Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
2. Svitare il coperchio laterale come previsto dal manuale di istruzioni relativo all'inverter
3. Far passare i fili liberi attraverso l'apertura del cavo dell'inverter
4. In caso di confezionamento autonomo del collegamento cavi, collegare i fili secondo lo schema se-
guente
Connettore della morsettiera Solar-Log™ Morsettiera inverter
Morsetto Pin
► 1 (Data+) ► 15 (RS485+)
► 3 (Massa) ► 17 (Massa)
► 4 (Data-) ► 16 (RS485-)
5. Collegare il cavo dati ai morsetti RS485+, RS485- e massa
6. Se deve essere collegato solo un inverter, eseguirne la terminazione
7. Per la terminazione fissare il ponticello su J1 ai pin 9 e 10
8. Avvitare il coperchio dell'inverter
9. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™
Cablare gli inverter
Il cablaggio viene eseguito tramite
•
un proprio cavo dati schermato a 3 fili
•
Punto di collegamento: morsettiera all'interno nell'inverter
Procedura
1. Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
2. Svitare il coperchio laterale come previsto dal manuale di istruzioni relativo all'inverter
3. Collegare il cavo dati ai morsetti RS485+, RS485- e massa
4. Collegare gli altri inverter allo stesso modo
5. Eseguire la terminazione nel primo e nell'ultimo inverter
6. Fissare il ponticello su J1 ai pin 9 e 10
7. Avvitare il coperchio dell'inverter
8. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™
