Gefran
Gefran
Cablare gli inverter
•
Punto di collegamento: Morsettiera nell'inverter
•
Cablaggio a 2 poli
Procedura
1. Aprire l'inverter come previsto dal manuale di istruzioni relativo all'inverter
2. In caso di confezionamento autonomo del collegamento cavi, collegare i fili secondo lo schema se-
guente:
Morsettiera nell'inverter Morsettiera nell'inverter
Connettore RS485 (TB3) Connettore RS485 (TB3)
► Pin 1 oppure 2 (porta A) oppure pin 9 oppure 10
(porta B)
► Pin 2 oppure 1 (porta A) oppure pin 10 oppure 9
(porta B)
► Pin 3 oppure 4 (porta A) oppure pin 11 oppure 12
(porta B)
► Pin 4 oppure 3 (porta A) oppure pin 12 oppure 11
(porta B)
3. Collegare i morsetti dell'inverter 1 con i morsetti corrispondenti dell'inverter 2
4. Collegare gli altri inverter allo stesso modo (vedere Fig.: connettore TB3 a 2 poli)
5. Eseguire la terminazione nell'ultimo inverter:
Portare su "1" lo switch (porta A lo switch-S1, porta B lo switch-S3) per la resistenza terminale.
6. Chiudere l'inverter
7. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™

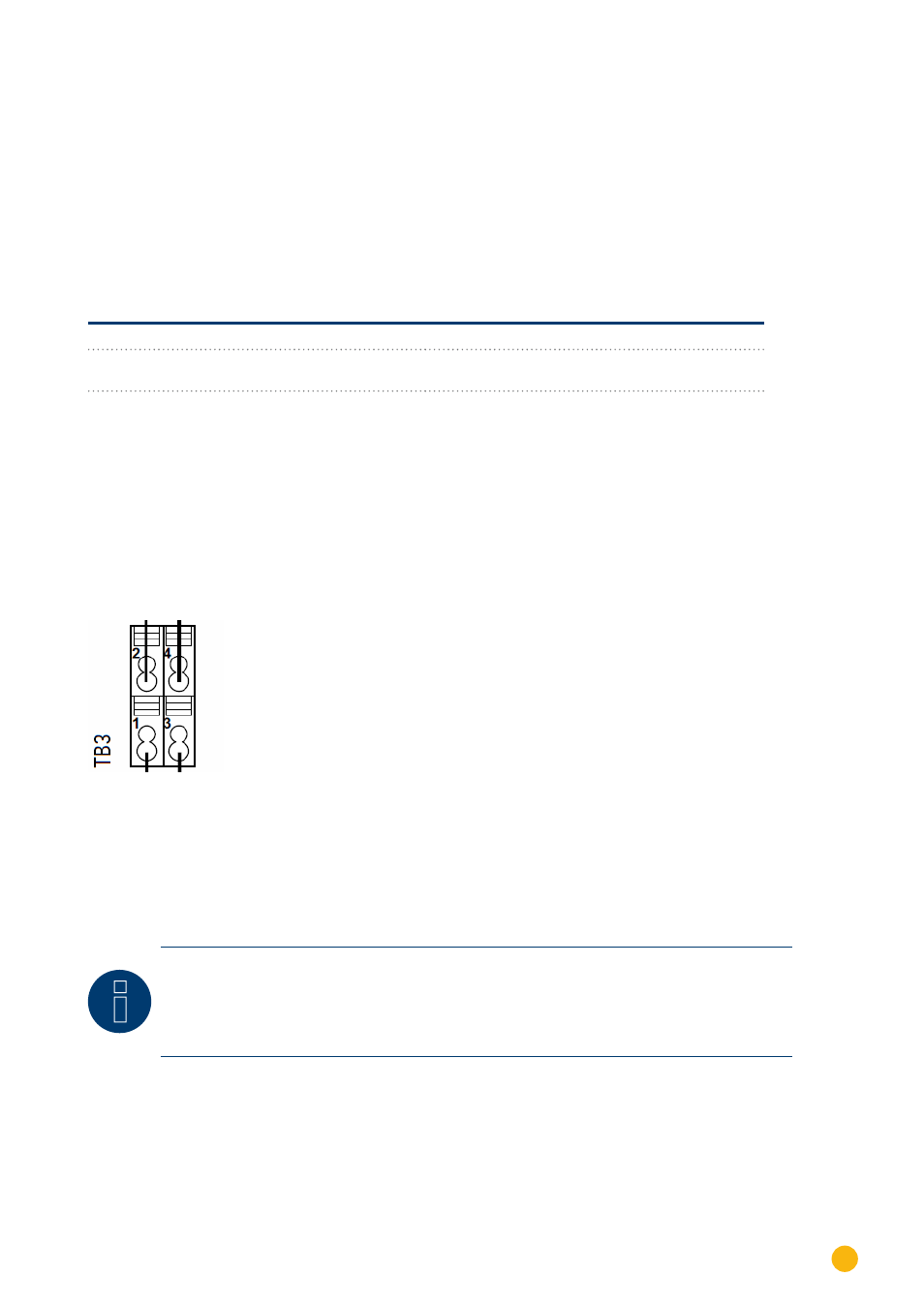

Figura 7: connettore TB3 a 2 poli
Assegnare indirizzo di comunicazione
•
Raccomandazione: numerazione progressiva, a partire da 1 fino a 63
•
Impostazione: tramite display dell'inverter
•
Procedura: come previsto dal manuale di istruzioni relativo all'inverter
Nota
La porta di comunicazione deve essere configurata. Le impostazioni sono riportate nel di-
splay dell'inverter in corrispondenza di "Configuration -> Communication". In questo punto
la porta RS485 in uso (A oppure B) deve essere configurata come indicato di seguito: Velo-
cità di comunicazione: 9600bps; Settings: N81; indirizzo: rispettivo indirizzo bus
