102

Fronius

Fronius RL

283 Fronius RL

Easy Installation

Terminazione

Indirizzamen-

to

Sensori RS485

Contatore

RS485

Interfaccia

Ponticello

RS485

Panoramica

interfaccia integrata

Punto di collegamento: Presa tonda sull'inverter

Cablaggio a 2 poli

L'indirizzo di comunicazione non deve essere assegnato

Fasi di lavoro

Esclusione dell'alimentazione elettrica di inverter e Solar-Log™

Cablare l'inverter al Solar-Log™

Cablare gli inverter

Cablare l'inverter al Solar-Log™

Il cablaggio viene eseguito tramite un collegamento cavi proprio con connettore circolare e con-
nettore della morsettiera. Il connettore circolare deve essere reperito presso il produttore.

Procedura

1.

In caso di confezionamento autonomo del collegamento cavi collegare i fili secondo lo schema se-

guente

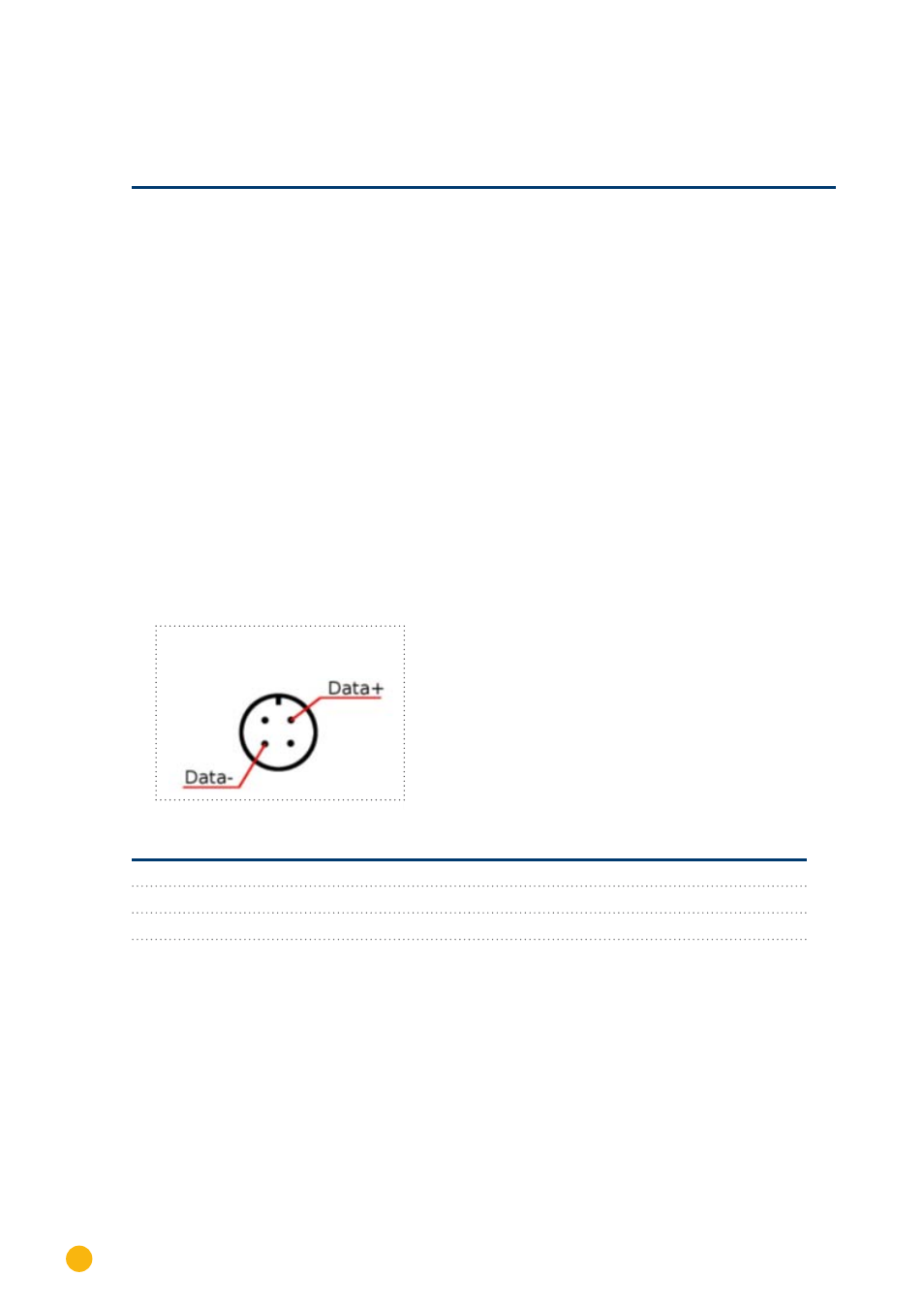

Vista presa di collegamento

Figura 5:

Fronius RL

Connettore della morsettiera Solar-Log™

Inverter

RS485/422 B

Presa tonda

► 1

► 1 Dati +

► 3

► 2 usare schermatura del cavo

► 4

► 3 Dati -

2. Infilare il connettore della morsettiera nella presa RS485 del Solar-Log™

Cablare gli inverter

Cablaggio tramite cavo dati schermato a 2 fili

Punto di collegamento: Presa tonda sull'inverter

Procedura

1.

Predisporre collegamento cavi proprio con connettore circolare e connettore della morsettiera

2. Nel primo connettore circolare collegare anche il cavo all'inverter successivo.

3. Collegare gli altri inverter allo stesso modo
