SMA
Collegamento SMA via Special-PiggyBack RS485
722 Collegamento SMA via Special-PiggyBack RS485
Easy Installation Terminazione Indirizzamen-
to
Sensori RS485 Contatore
RS485
Interfaccia
sì Ponticello no sì sì RS485
Panoramica
•
Interfaccia non integrata; montare successivamente Special-PiggyBack RS485
•
Punto di collegamento: morsettiera all'interno dell'inverter, sul PiggyBack
•
L'indirizzo di comunicazione non deve essere assegnato.
•
Cablaggio a 4 poli
•
Fasi di lavoro
• Esclusione dell'alimentazione elettrica di inverter e Solar-Log™
• Installare Special-PiggyBack RS485 sull'inverter
• Cablare l'inverter al Solar-Log™
• Cablare gli inverter
Installare Special-PiggyBack RS485 sull'inverter
Procedura
1. Aprire l'inverter come previsto dal manuale di istruzioni relativo all'inverter
2. Inserire il PiggyBack con il connettore maschio inferiore sulla scheda di controllo dell'inverter ( Fi-
gura 3, a sinistra )
L'adesivo con la scritta "unten” (sotto) sulla targhetta si deve trovare nella parte in basso a sinistra
(
Figura 3, a destra ).

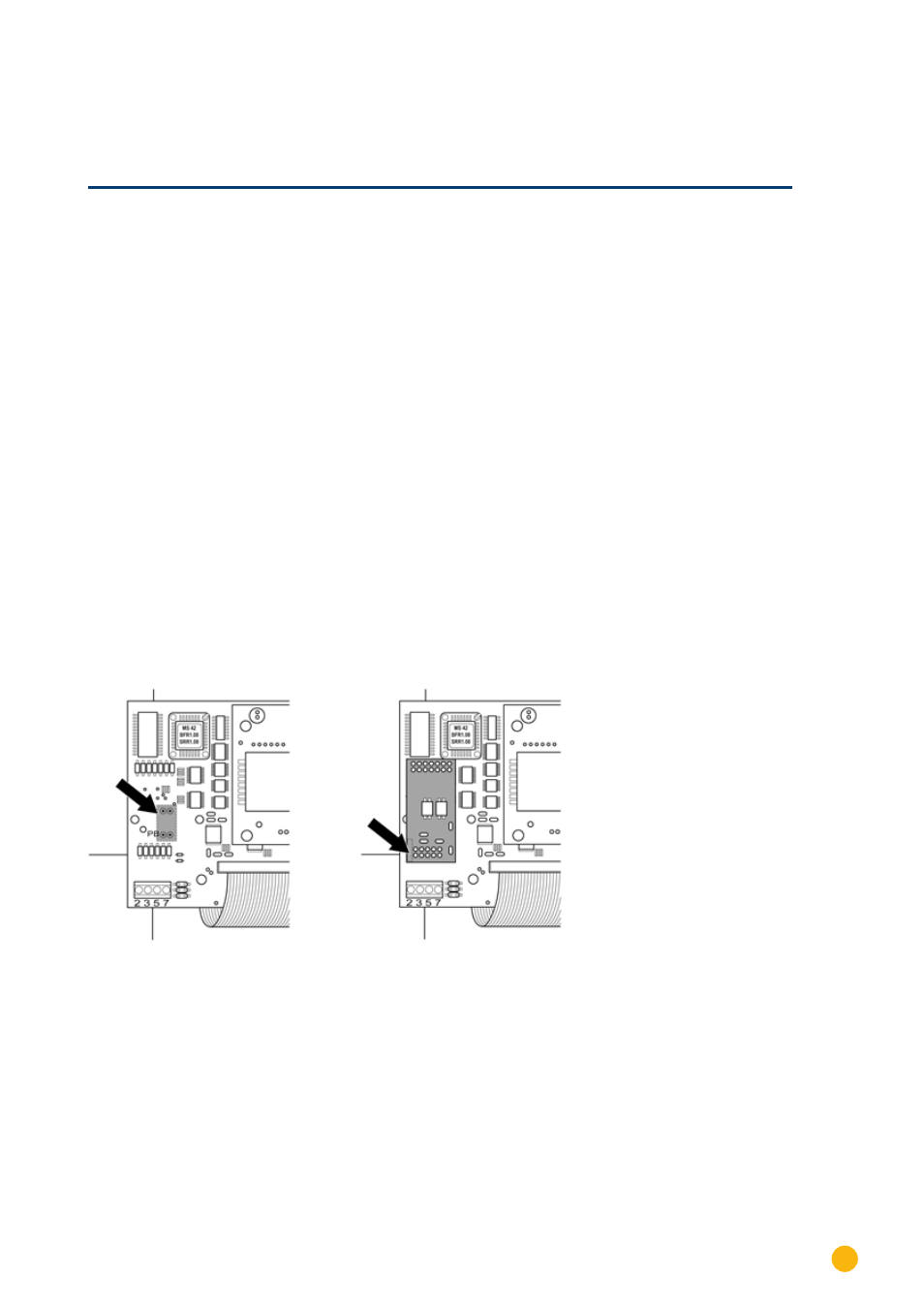

Figura 10: Scheda di controllo prima e dopo l'installazione di PiggyBack
Cablare l'inverter al Solar-Log™
•
Il cablaggio viene eseguito tramite
- un cavo dati preconfezionato (accessorio; non incluso nella dotazione)
oppure
- un proprio cavo dati schermato a 4 fili e il connettore della morsettiera.
