2.2. MONTAGGIO RIVESTIMENTO RIMINI HT70DX-SX
Collocare Hydrotherm 70SX (DX) nella posizione desiderata ed alla distanza di sicurezza dalla parete posteriore
(vedi Manuale di installazione e utilizzo). Prima di procedere con il collegamento alla canna fumaria e con la
completa installazione del termocamino, verificare la posizione corretta del termocamino rispetto al componente
Piano Fuoco del Rivestimento Rimini. Alzare il termocamino in modo che l’altezza del profilo copribordo, rispetto
al pavimento, risulti di 230 mm (=altezza Piano Fuoco del rivestimento). Una regolazione piu’ fine (pochi
millimetri) verra’ eseguita successivamente accostando i primi elementi in marmo.
N.B. Le modalità con cui alzare Hydrotherm 70SX(DX) sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilità e sicurezza del monoblocco.
Posizionare a secco i componenti del rivestimento fino al piano fuoco (vedi fase1, 2 ,3) verificando che siano a
squadra e livello con pareti e pavimento (eventualmente spessorare). Controllare che le quote dei rispettivi piano
fuoco rivestimento-mnoblocco coincidano: rimuovere gli elementi in marmo e procedere con l’installazione del
monoblocco Hydrotherm 70SX(DX) seguendo le istruzioni riportate nel rispettivo Manuale di installazione e
utilizzo. Eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si può
proseguire con il montaggio del rivestimento Rimini.

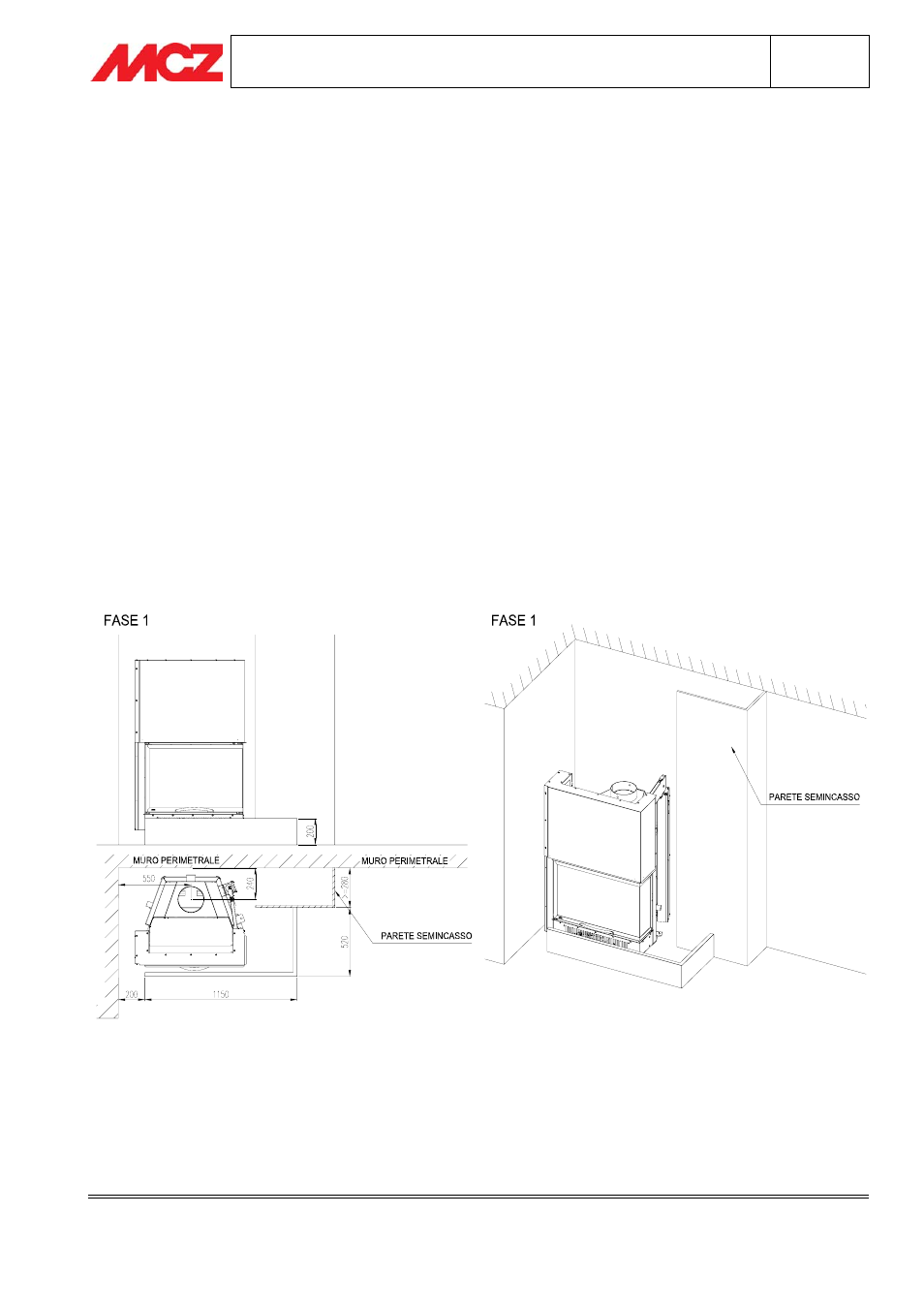

2.2.1. FASE1 – MONTAGGIO ALZATA
Verificare che l’alzata sia a squadra ed a bolla con pavimento e parete di semincasso
