5.2. MONTAGGIO RIVESTIMENTO VIAREGGIO HT80
Collocare Hydrotherm80E nella posizionae desiderata ed alla distanza di sicurezza dal muro perimetrale (vedi
Manuale di installazione e utilizzo). Prima di procedere con il collegamento alla canna fumaria e con la completa
installazione del termocamino, verificare la posizione corretta del termocamino rispetto al componente Piano
Fuoco del rivestimento Viareggio. Alzare il termocamino in modo che l’altezza del profilo copribordo, rispetto al
pavimento, risulti di 370 mm (=altezza Piano Fuoco del rivestimento). Una regolazione piu’ fine (pochi millimetri)
verrà eseguita successivamente accostando i primi elementi in marmo.
N.B. Le modalita’ con cui alzare Hydrotherm80E sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilita’ e sicurezza del monoblocco.
Posizionare a secco i componenti del rivestimento fino al piano fuoco (vedi fasi 1, 2) verificando che siano a
squadra e livello con pareti e pavimento (eventualmente spessorare). Controllare che le quote dei rispetivi piano
fuoco rivestimento-monoblocco coincidano: rimuovere gli elementi in marmo e procedere con l’installazione del
monoblocco Hydrotherm80E seguendo le istruzioni riportate nel rispettivo Manuale di installazione e utilizzo.
Eseguire un breve collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si puo’
proseguire con il montaggio del rivestimento Viareggio.

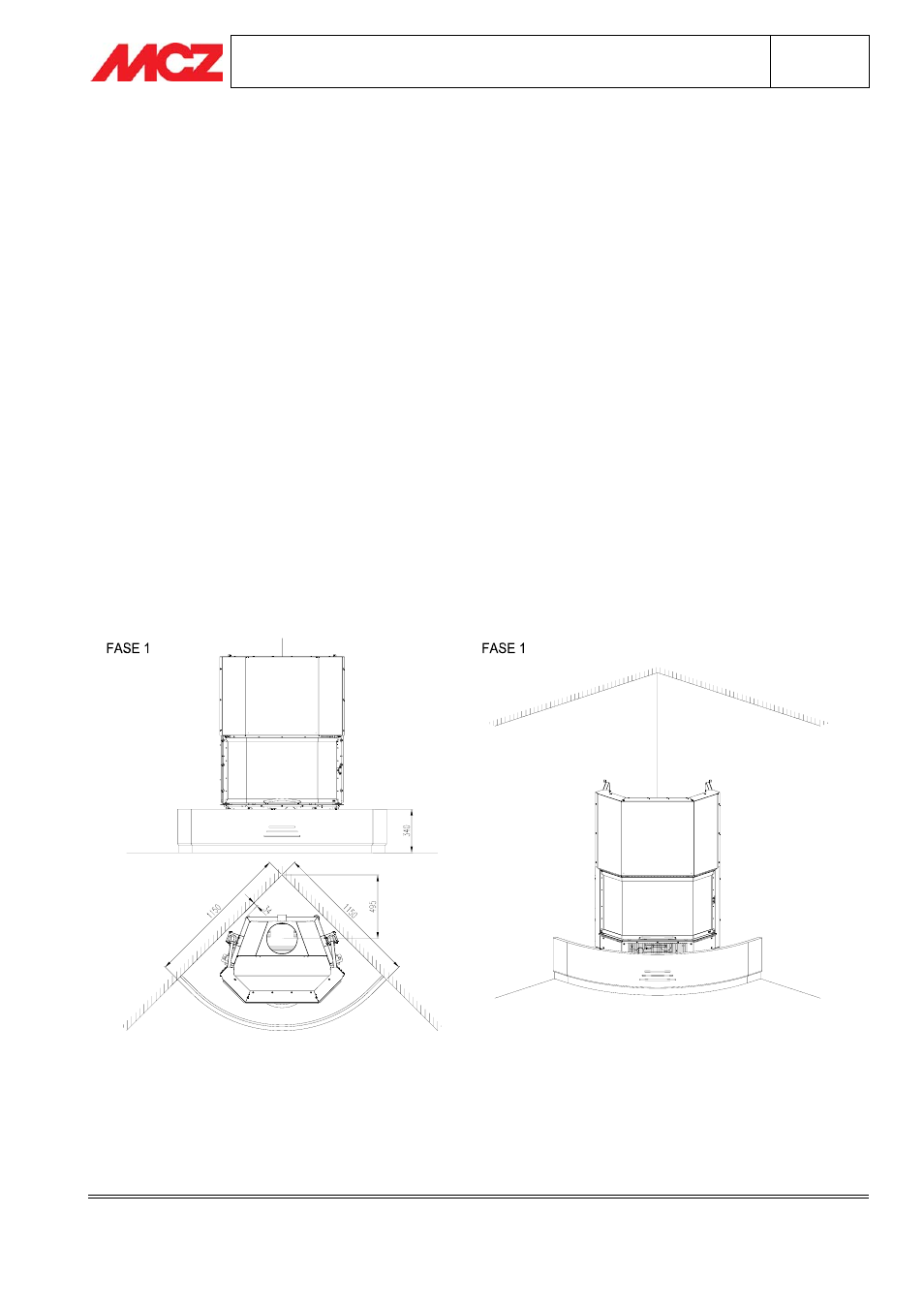

5.2.1. FASE 1 – MONTAGGIO ALZATA
Verificare che l’alzata sia a squadra ed a bolla con pavimento e parete
