MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
RIVESTIMENTO TROPEA HT70 pag. 14
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
3.2. MONTAGGIO RIVESTIMENTO TROPEA HT70
Collocare Hydrotherm70 nella posizione desiderata ed alla distanza di sicurezza dal muro perimetrale (vedi
Manuale di installazione e utilizzo). Prima di procedere con il collegamento alla canna fumaria e con la completa
installazione del termocamino, verificare la posizione corretta del termocamino rispetto al piano fuoco del
Rivestimento Tropea. Alzare il termocamino in modo che l’altezza del profilo copribordo, rispetto al pavimento,
risulti di 280 mm (=altezza piano fuoco del rivestimento). Una regolazione piu’ fine (pochi millimetri) verra’
eseguita successivamente acostando i primi elementi in marmo.
N.B. Le modalita’ con cui alzare Hydrotherm70 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilita’ e sicurezza del monoblocco.
Costruire la Parete d’incasso (con materiale ignifugo) autoportante avendo cura di lasciare un’apertura di 1000-
1100 mm.
Posizionare a secco i componenti del rivestimento Tropea fino al piano fuoco (vedi fasi 1,2) rappresentato dall’
Elemento interno inferiore. Verificare che i due elementi siano a squadra e livello con pareti e pavimento
(eventualmente spessorare). Controllare che le quote dei rispettivi piano fuoco rivestimento-monoblocco
coincidoano: rimunovere gli elementi in marmo e procedere con l’installazione del monobloco Hydrotherm70
seguendo le istruzioni riportate nel rispettivo Manuale di installazione e utilizzo. Eseguire un breve collaudo per
accertarne il corretto funzionamento. Ad esito positivo di collaudo si puo’ proseguire con il montaggio del
rivestimento Tropea.

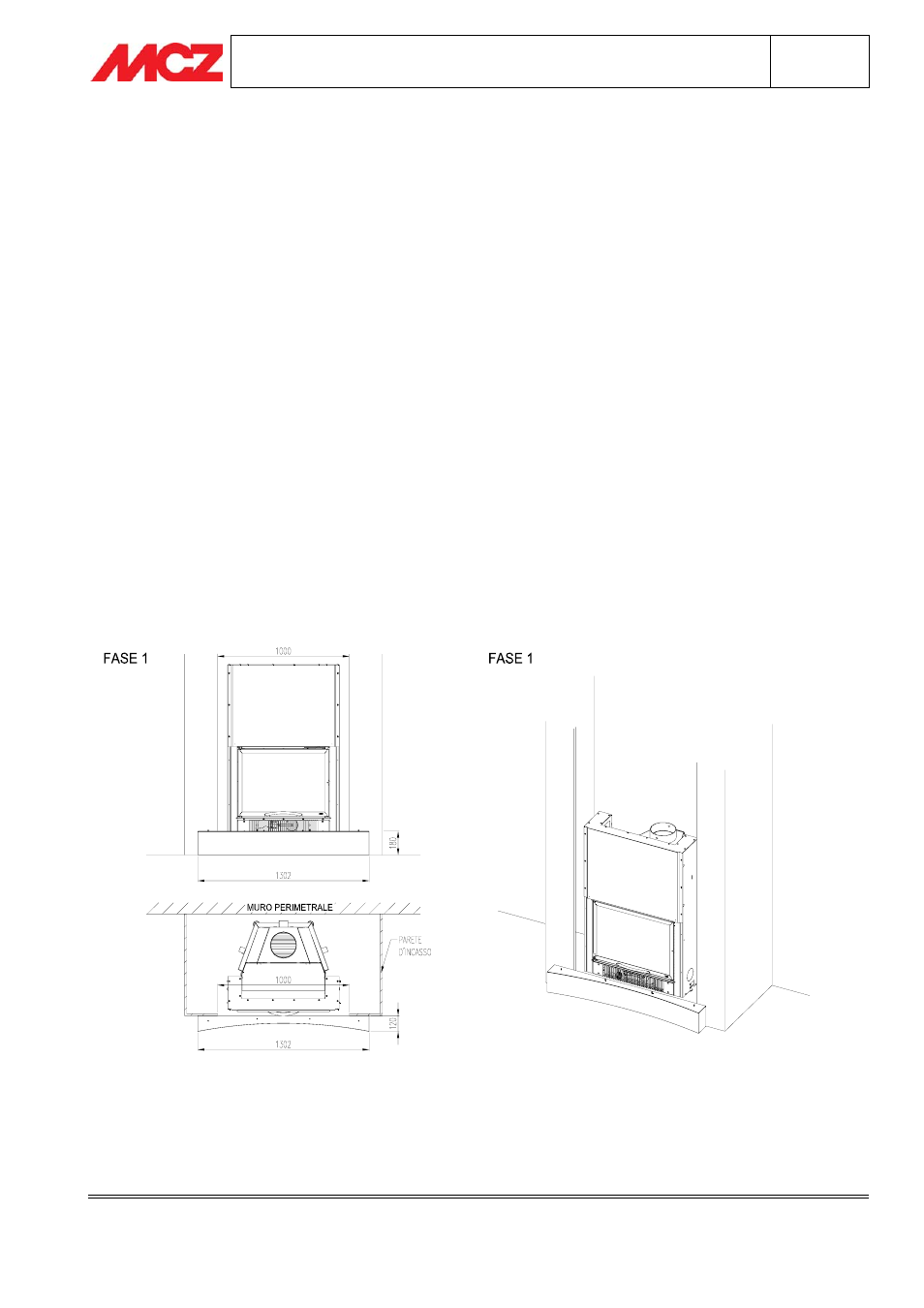

3.2.1. FASE 1 – ELEMENTO ESTERNO INFERIORE
Centrare l’ Elemento esterno inferiore rispetto al termocamino ad un distanza di circa 40-45 mm dallo stesso.
Verificare che sia a squadra ed a bolla con pavimento e parete d’incasso.
