MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 4
RIVESTIMENTO LEVANTO HT80 pag. 20
Capitolo 4 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
4.2. MONTAGGIO RIVESTIMENTO LEVANTO HT80
Collocare Hydrotherm80 nella posizione desiderata ed alla distanza di sicurezza dal muro perimetrale (vedi
Manuale di installazione e utilizzo). Prima di procedere con il collegamento alla canna fumaria e con la completa
installazione del termocamino, verificare la posizione corretta del termocamino rispetto al piano fuoco del
Rivestimento Levanto. Alzare il termocamino in modo che l’altezza del profilo copribordo, rispetto al pavimento,
risulti di 350 mm (=altezza piano fuoco del rivestimento). Una regolazione piu’ fine (pochi millimetri) verra’
eseguita successivamente accostando la cornice in marmo assemblata.
N.B. Le modalita’ con cui alzare Hydrotherm80 sono diverse ed arbitrarie, tuttavia qualsiasi
soluzione deve garantire stabilita’ e sicurezza del monoblocco.

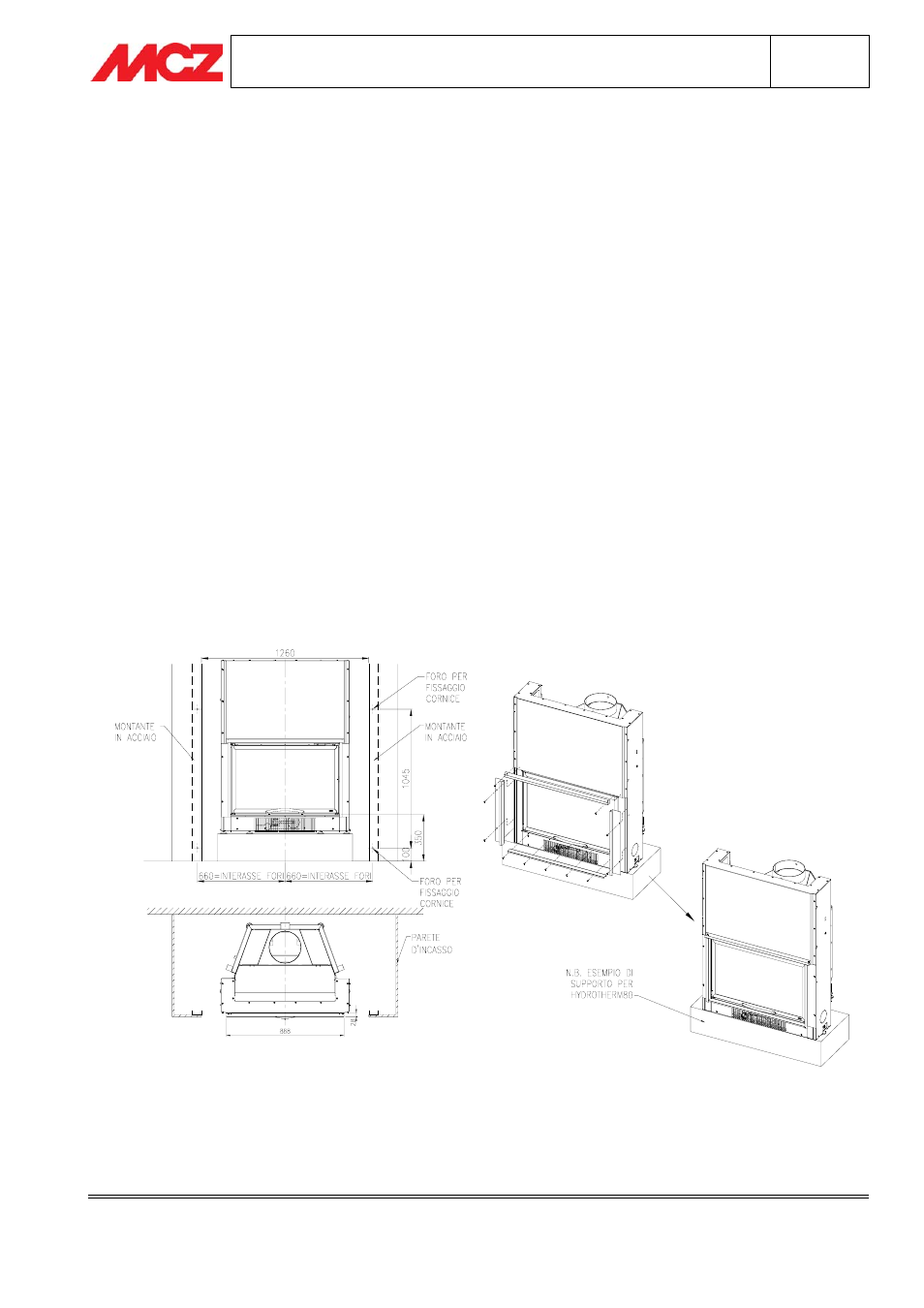

Costruire la Parete d’incasso (con materiale ignifugo) autoportante avendo cura di lasciare un’apertura di 1260
mm.: posizionare dei montanti in acciaio a filo foro e realizzare n.°4 fori D=10 mm alle distanze e quote indicate
nella figura sottostante (L=660 dall’asse del termocamino, H= 100 e H= 100+1045 dal pavimento) .
Posizionare a secco
l’Elemento Inferiore Cornice Levanto verificando che sia a squadra e livello con pareti e
pavimento (eventualmente spessorare). Controllare che le quote dei piani fuoco del rivestimento e del
monoblocco coincidano: rimunovere l’elemento in marmo e procedere con l’installazione del monobloco
Hydrotherm80 seguendo le istruzioni riportate nel rispettivo Manuale di installazione e utilizzo. Eseguire un breve
collaudo per accertarne il corretto funzionamento. Ad esito positivo di collaudo si puo’ proseguire con il
montaggio del rivestimento Levanto.
4.2.1. FASE 1 – MONTAGGIO PASSE-PARTOUT IN ACCIAIO NERO
Rimuovere il profilo copribordo dell’Hydrotherm80 : fissare i quattro elementi in acciao (
Profilo copribordo
Levanto, Spalla sx, Spalla Dx, Profilo superiore) al termocamino come riportato in figura.
