3. MONTAGGIO RIVESTIMENTO KLEE

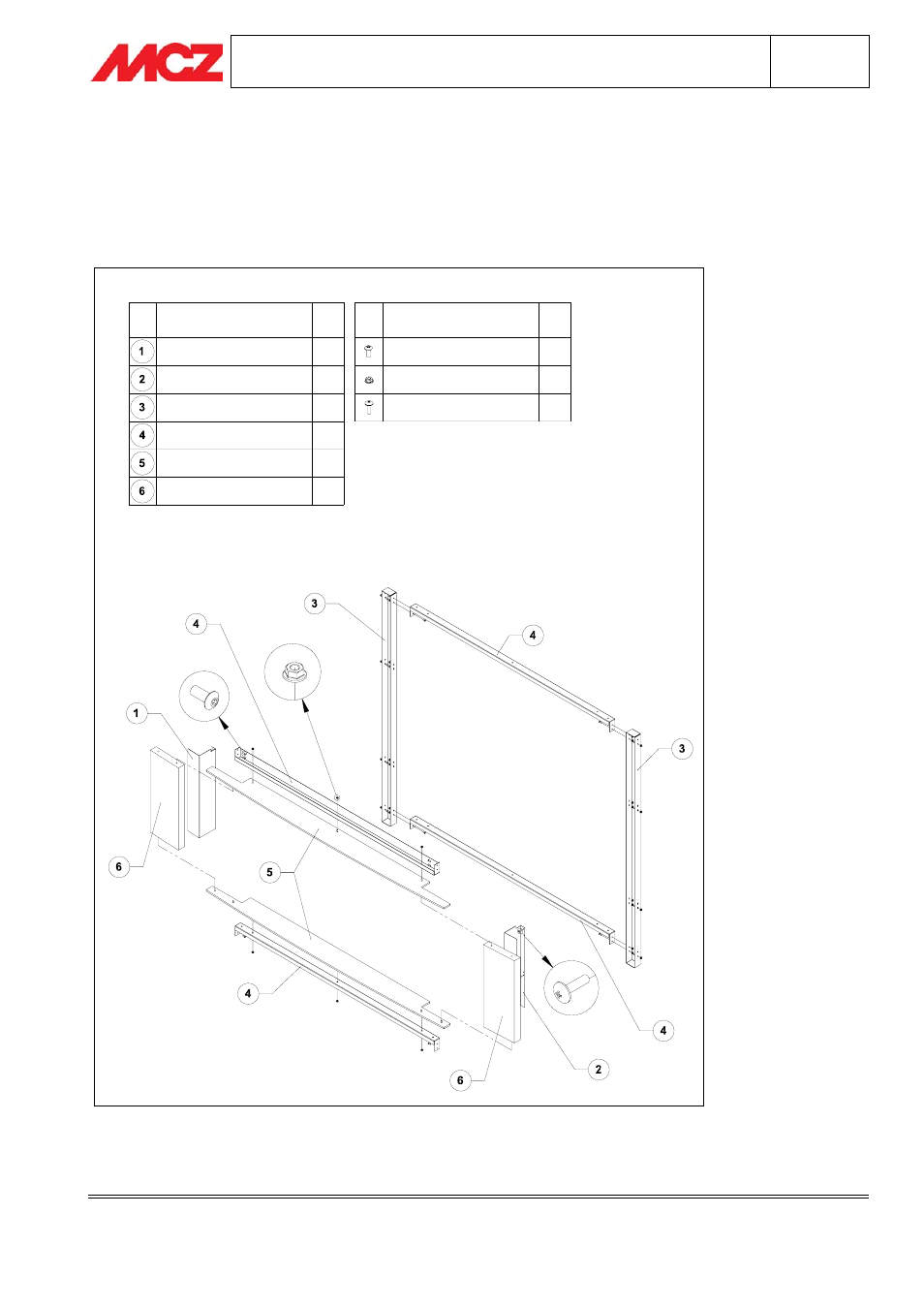

3.1. COMPONENTI RIVESTIMENTO KLEE
N. COMPONENTE
MONTANTE ORIZZONT. KLEE
MONTANTE VERTICALE KLEE
SPALLA DX
SPALLA SX
4
2
1
1
N. VITERIA IN DOTAZIONE
24
PIANO FUOCO (SUPP. CAPPA)
SPALLE ARDESIA 2
2
VITE M5X12 FOSFATATA NERA
DADO FLANGIATO FD M5
VITE AUTOPERF.PANEL.4.2X16 4
30
