3.4. FASE 3 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Klee è necessario realizzare la controparete portante (o
parete d’incasso del termocamino), avente un’apertura con L=1472 mm e H=1360 mm da pavimento.
Se realizzata con pannelli di cartongesso ignifugo, è necessario armare la controparete con montanti in metallo
posizionati a filo foro, in direzione verticale ed in appoggio al pavimento (vedi disegno). Per una maggior
sicurezza si possono utilizzare n.°2 montanti ad U per lato (quindi n.° 4 complessivamente) incastrati uno dentro
l’altro.

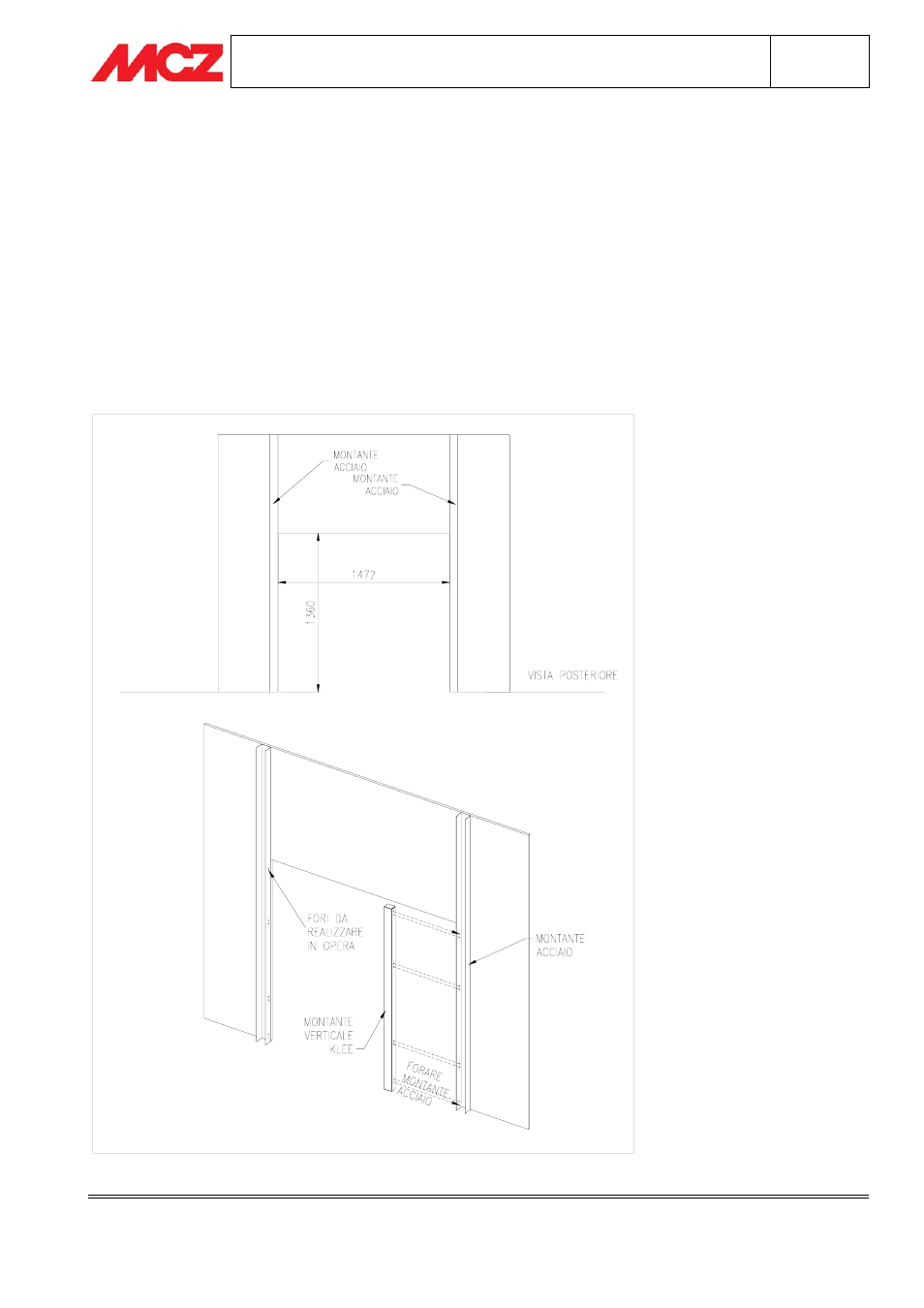

Forare i montanti in corrispondenza dei fori e delle asole presenti in Montante Verticale Klee (come disegno). I
fori (D=5 mm) sono necessari per fissare il Telaio Klee in acciaio assemblato con gli elementi 3 e 4.
N.B. Si consiglia di ubicare la controparete nella sua posizione finale solo dopo aver fissato il Telaio
Klee (vedi Fase 4)
