3.7. FASE 6 – MONTAGGIO SPALLE IN ARDESIA (elemento 6)

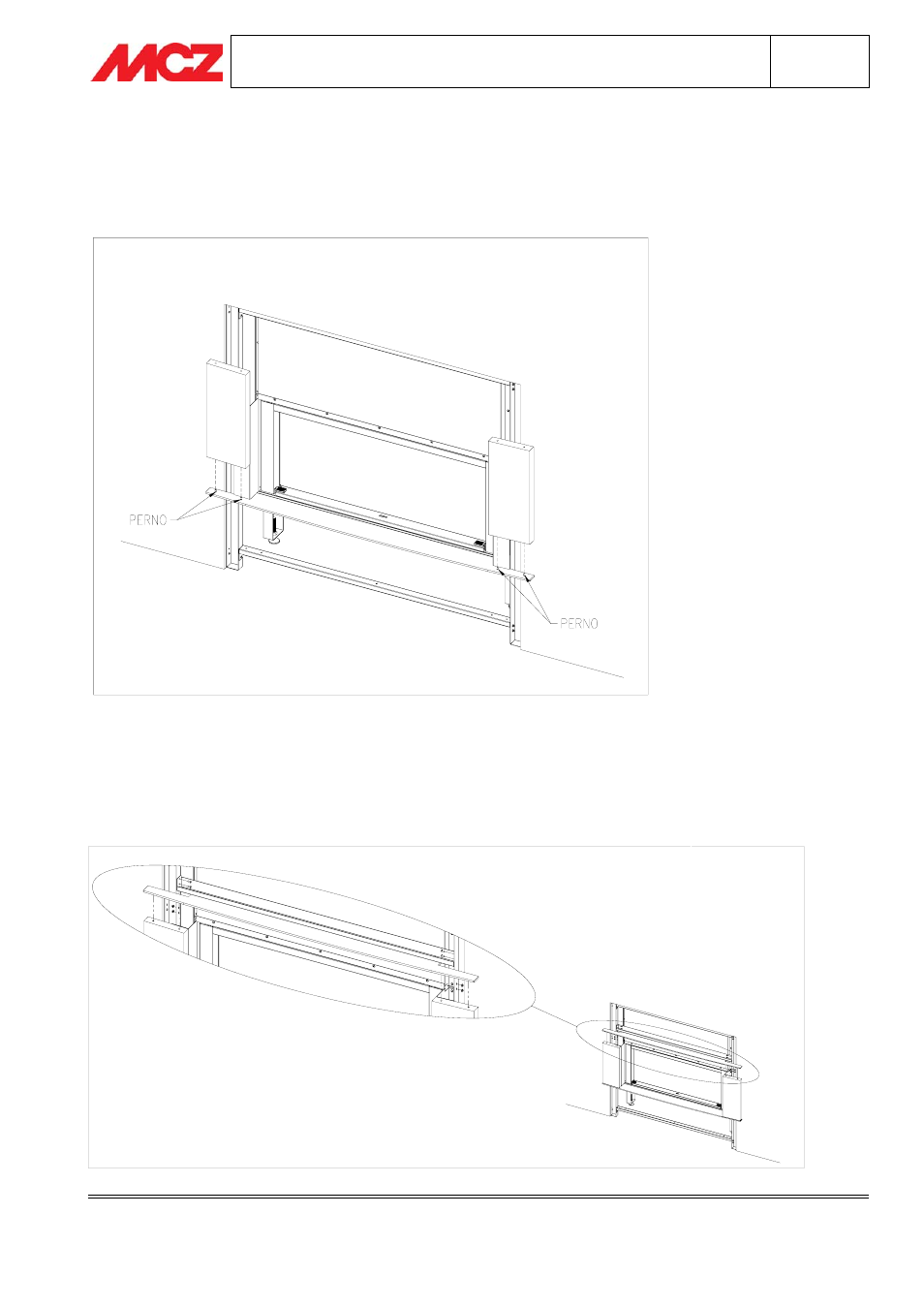

Appoggiare la Spalla in Ardesia sopra il Piano Fuoco in modo che i n.°2 perni dell’elemento 5 (Piano Fuoco) si
inseriscano perfettamente dentro i fori presenti nell’ elemento 6.
Ciascuna Spalla in Ardesia deve chiudere e risultare allineata con la Spalla in acciaio verniciato nero.
3.8. FASE 7 – MONTAGGIO SUPPORTO CAPPA (elemento 5)
Assemblare l’elemento 5 (Piano Fuoco/Supporto Cappa) con l’elemento 4 (Montante Orizzontale Klee) utilizzando
n.°3 Dadi Flangiati FD M5 in dotazione.
