MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
KLEE pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

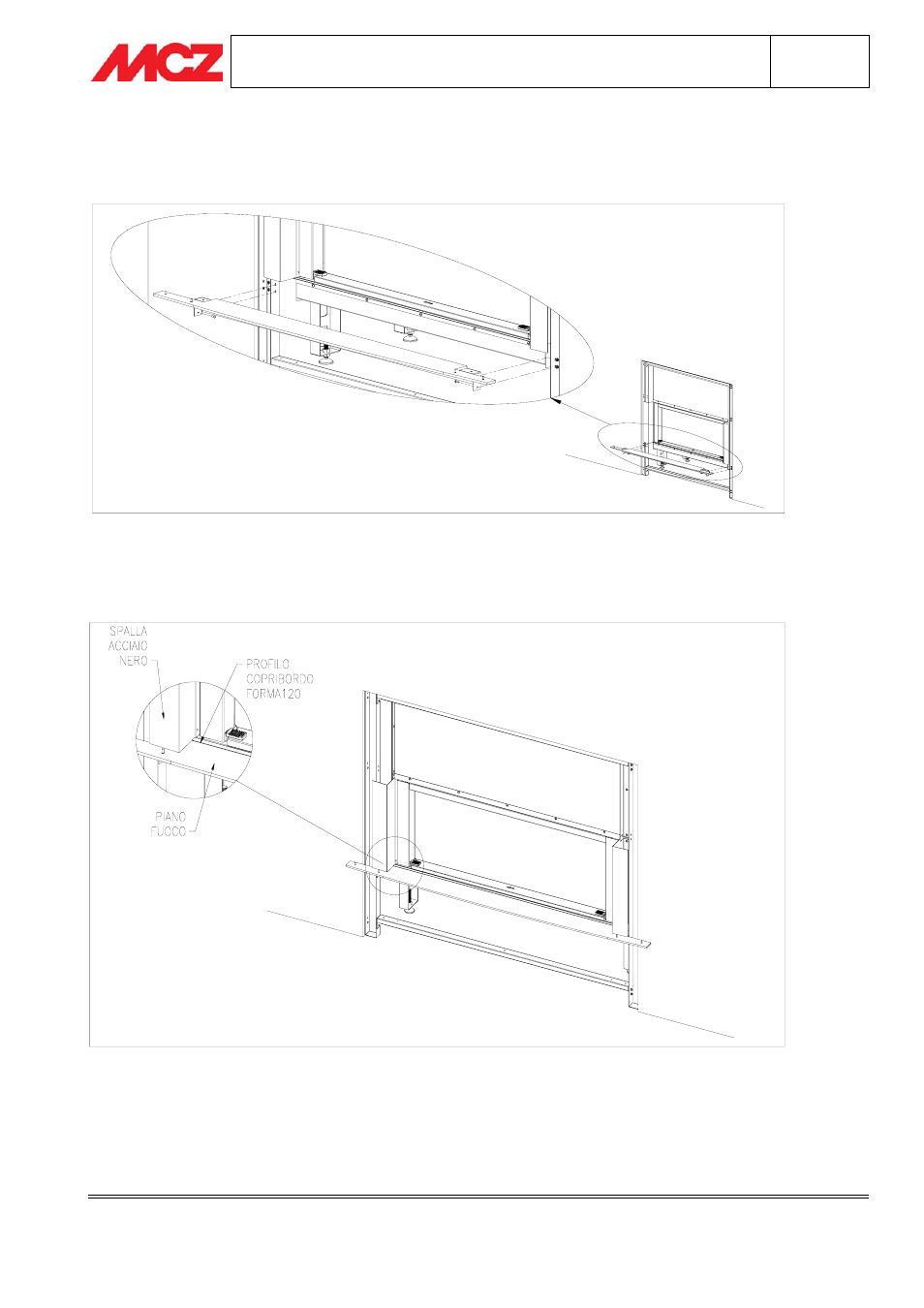

Posizionare il Piano Fuoco (così assemblato) appena sotto il profilo copribordo di Forma120 e con i fori del
Montante Orizzontale Klee in asse con le asole del Telaio Klee.
Fissare il Piano Fuoco utilizzando n.°1 viti M5X12 e n.°1 dado flangiato M5 (vedi disegno) per ciascun foro.
A fine operazione le Spalle in acciaio nero devono risultare in totale aderenza al Piano Fuoco (se necessario agire
sui piedini di Forma120 per una regolazione millimetrica dell’altezza dello termocamino stesso).
