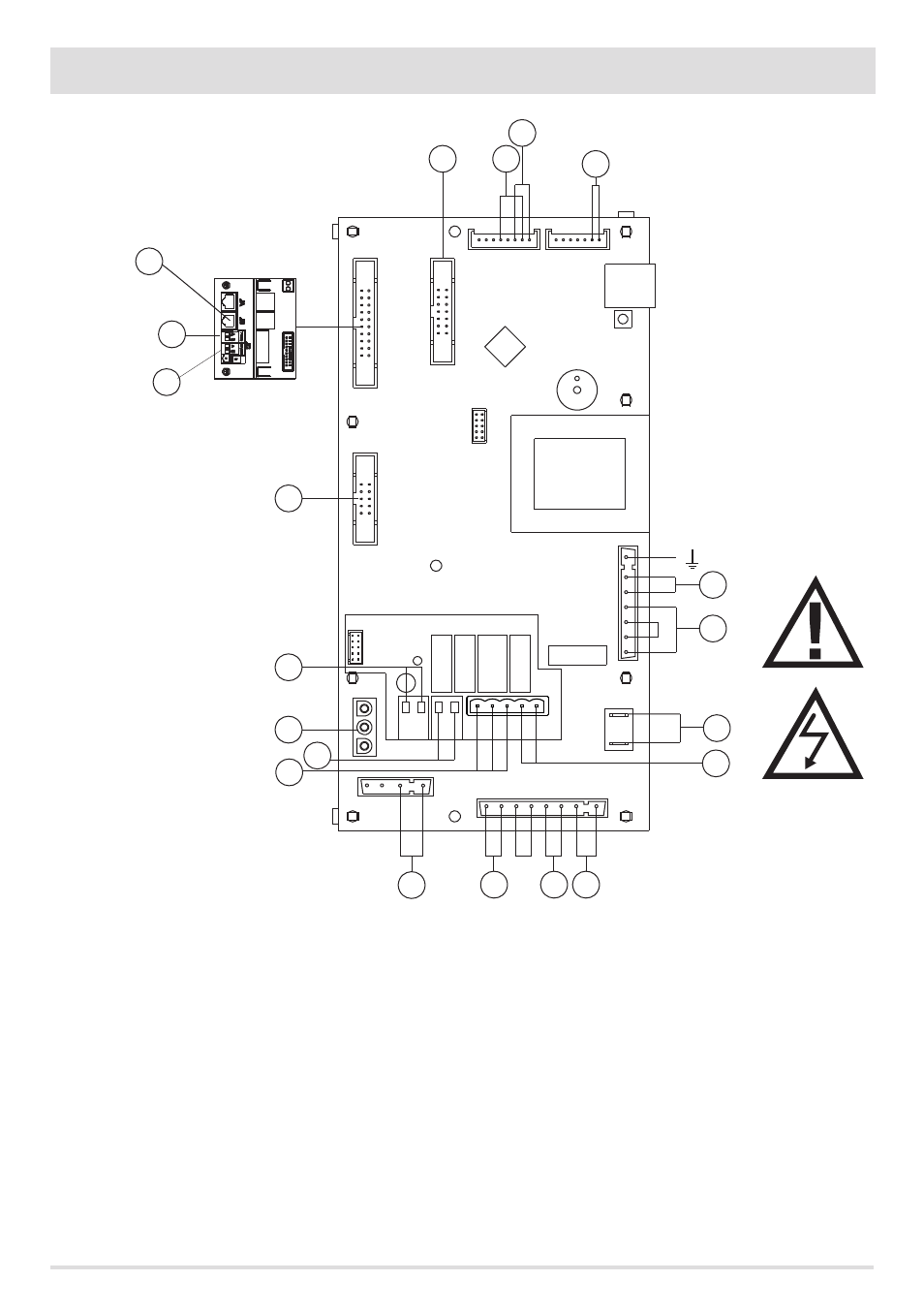

9-SCHEMI ELETTRICI
4
3
2
1
20
17
15
6
5
7
8
10 9
12
16
14
11
13
19
18
67
12-SCHEMI ELETTRICI
Servizio Tecnico - Diritti riservati - Riproduzione vietata
LEGENDA CABLAGGI SCHEDA MADRE
1.
PANNELLO COMANDI
2.
FLUSSOSTATO (se previsto)
3.
SONDA TEMPERATURA ACQUA
4.
SONDA FUMI
5. ALIMENTAZIONE
6. CANDELETTA
7. VENTOLA ESPULSIONE FUMI
8. POMPA
9. TERMOPROTETTORE TEMPERATURA ACQUA
10. MOTORIDUTTORE
11. TERMOPROTETTORE TEMPERATURA SERBATOIO
12. VENTILATORE AMBIENTE (se previsto)
13. VALVOLA DEVIATRICE A TRE VIE (se previsto)
14. SEGNALE DI ANOMALIA (N.A., max 230V 3A)
15. CONTROLLO GIRI VENTOLA ESPULSIONE FUMI
16. SEGNALE AUX ESTERNO (N.C., max 230V 3A)
17. SENSORE PORTATA ARIA
18. DOMOTICO
19. TERMOSTATO AMBIENTE A CONTATTO PULITO
20. MODEM
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente l’una
dall’altra.
