MONTAGGIO SCIVOLO CARICAMENTO PELLET

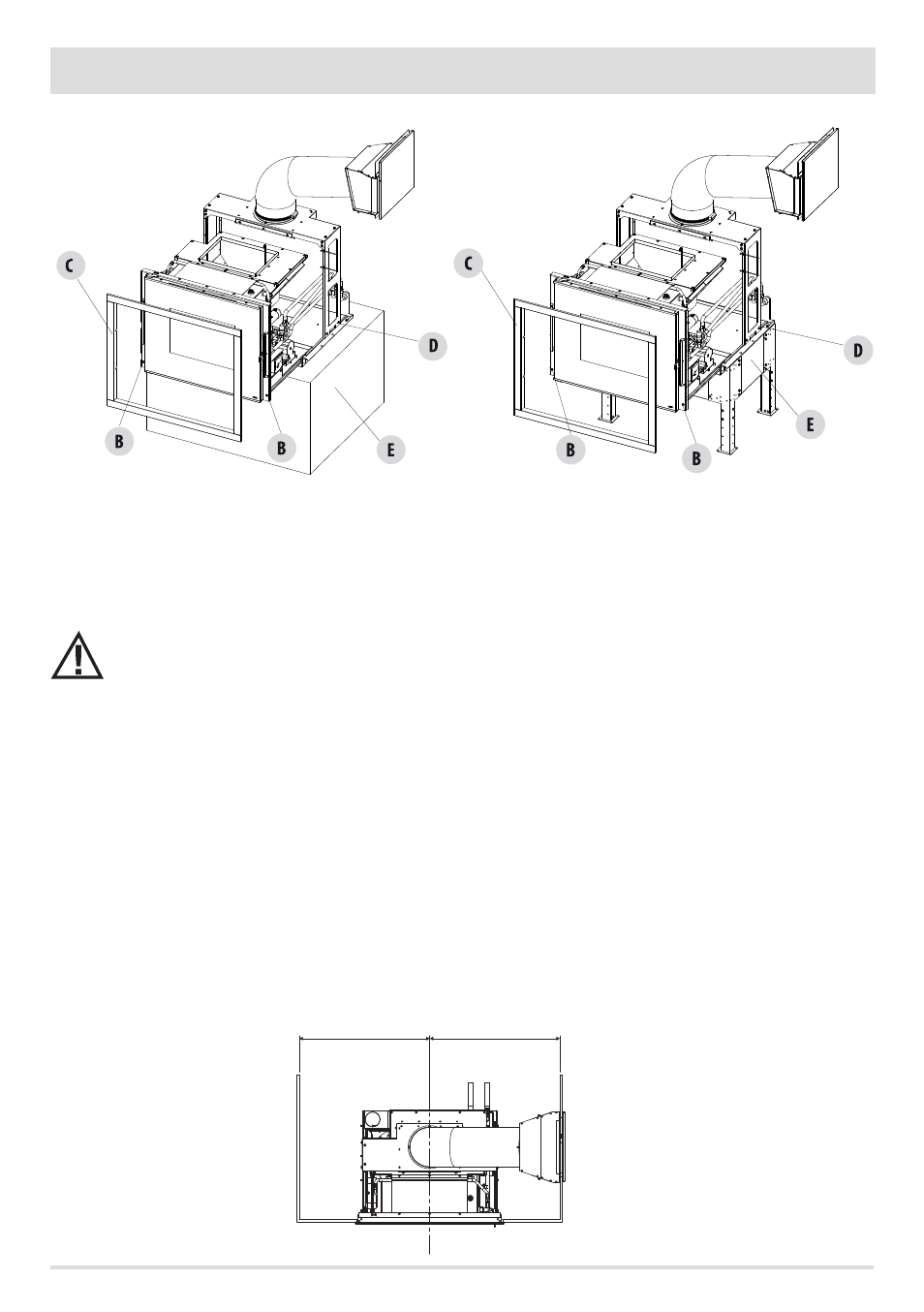

Un’altra scelta da effettuare prima di posizionare il prodotto è quella di definire il lato in cui installare lo scivolo per il caricamento del
combustibile. Il Vivo 80 Hydro pellet viene consegnato con due fascette, il tubo per il collegamento e lo scivolo con portina.
Lo scivolo, può essere montato sul lato destro, sul lato sinistro oppure frontalmente. Il tubo di collegamento ha una lunghezza di 1 metro.
E’ obbligatorio accorciare il tubo di collegamento, a seconda del posizionamento (laterale o frontale), in modo tale che esso
sia ben teso e formi un angolo minimo rispetto l’orizzontale come indicato nel disegno. Questa operazione è necessaria per la
discesa del pellet.
Prima di realizzare il rivestimento eseguire una prova di caricamento del combustibile per accertare la corretta discesa di
quest’ultimo verso il serbatoio.
E’ obbligatorio provvedere ad un corretto isolamento del tubo nel caso in cui quest’ultimo venga montato sul lato sinistro in
corrispondenza dell’evacuazione dei fumi. Rischio incendio!
Montaggio dello scivolo
Nel caso in cui si decida di posizionare il tubo lateralmente, la distanza dall’asse della macchina alla parete deve essere al massimo di 80
cm (figura a lato).
Per posizionare lo scivolo agire come segue:
• Collegare il tubo, in dotazione, al prodotto facendo attenzione che sia ruotato lateralmente, e fissarlo con la fascetta.
• Collegare il tubo (nella parte alta) all’imbocco della struttura dello sportello mediante la fascetta in dotazione.
• Posizionare il tubo con la struttura dello sportello in modo tale che, a rivestimento eseguito, si possa avvitare e fissare alla parete del
rivestimento stesso in corrispondenza del foro realizzato per il suo inserimento.
• Per il montaggio dello sportello esterno, che va eseguito solo a rivestimento completo rifarsi al paragrafo dedicato.
