4-INSTALLAZIONE E MONTAGGIO

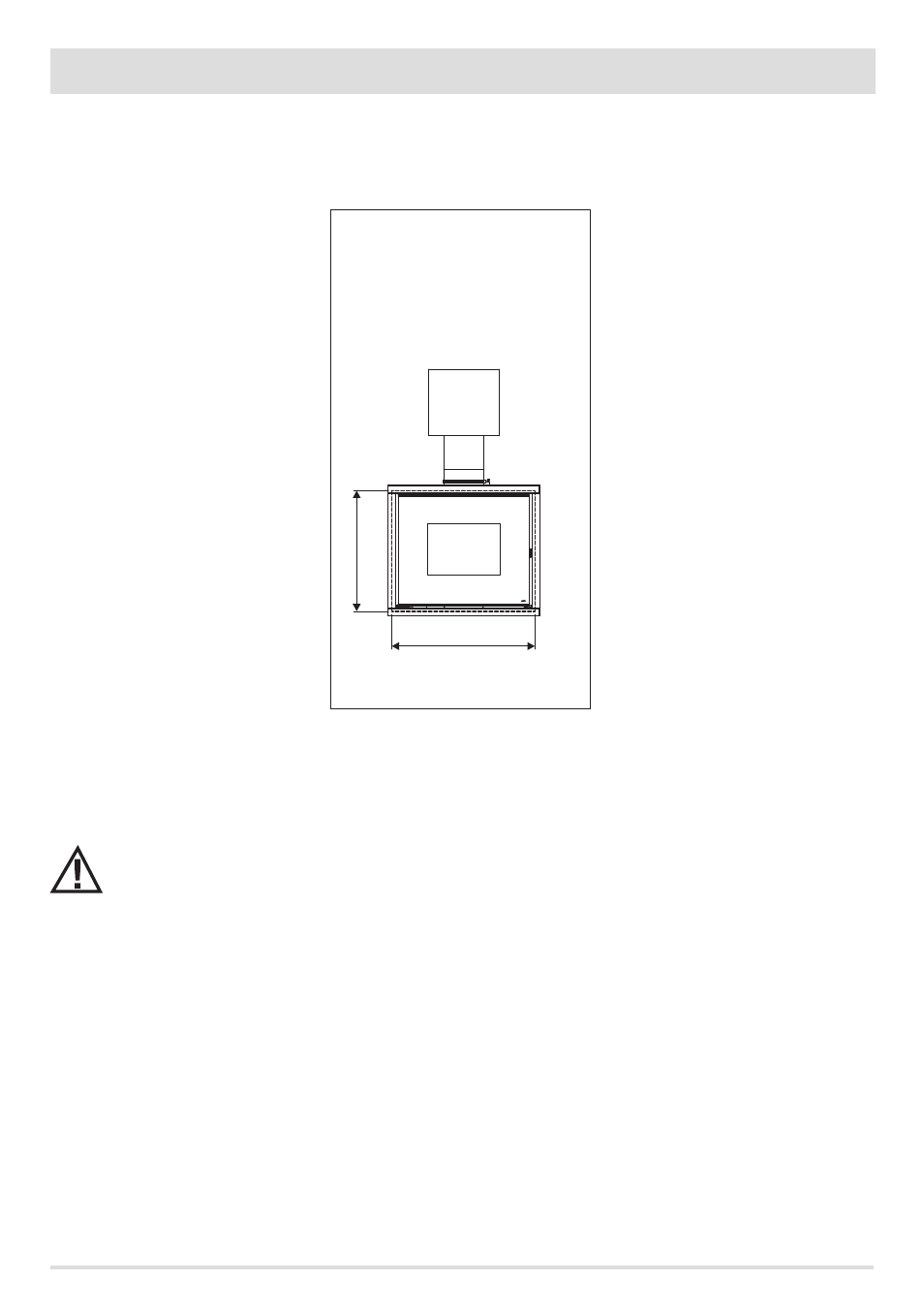

FORO INSERIMENTO PRODOTTO
Il foro da praticare sulla parete è di 765*610 mm. Queste misure permettono alla cornice di coprire la fessura che rimane tra il prodotto e
il foro e inoltre permettono l’estrazione del prodotto in caso di manutenzione e/o sostituzione di pezzi.
COLLEGAMENTO INTERRUTTORE E PANNELLO COMANDI
Il pannello di emergenza e l’interruttore sono già montati sullo sportello di caricamento pellet e sono già collegati ai rispettivi cavi dalla
casa costruttrice. Prendere il cavo dell’interrutore e collegarlo alla presa che si trova sul retro del prodotto.
Il cavo del pannello comandi deve invece essere collegato alla scheda elettrica nella posizione 1.
• Prestare la massima attenzione quando si movimentano i pannelli collegati ai relativi cavi.
• I cavi devono rimanere in zone lontane dal calore o in zone dove non possono essere danneggiati dall’eventuale
estrazione del prodotto..
• Per un corretto funzionamento far passare il cavo flat e il cavo dell’interruttore lontani tra loro, con percorsi
diversi.
• Non forzare in nessuna caso l’inserimento del connettore.
• Non piegare e/o attorcigliare i cavi.
• Non modificare i connettori o i cablaggi o i supporti dei pannelli.
MONTAGGIO SPORTELLO
Una volta eseguito il cablaggio elettrico, prima di fissare definitivamente lo sportello della cappa, eseguire una prova di funzionamento.
Se il test ha dato esito positivo fissare lo sportello alla cappa mediante quattro viti, usufruendo dei quattro fori presenti sul telaio dello
sportello stesso marcati con la lettera (B).
I fori marcati sui profili orizzontali dello sportello (A) servono invece a fissare il telaio dello sportello al telaio dello scivolo per fissare
definitivamente i due elementi racchiudendo nel mezzo la parete della cappa.
Preventivamente sulla cappa è necessario eseguire un foro rettangolare ad una altezza determinata da come è stato installato il suppor-
to opzionale o da come è stata realizzato il rialzo in muratura.
