MCZ Vivo 80 Pellet HYDRO - Manuale (Pagina 24)

A=590 mm
A1=3 mm
22
4-INSTALLAZIONE E MONTAGGIO

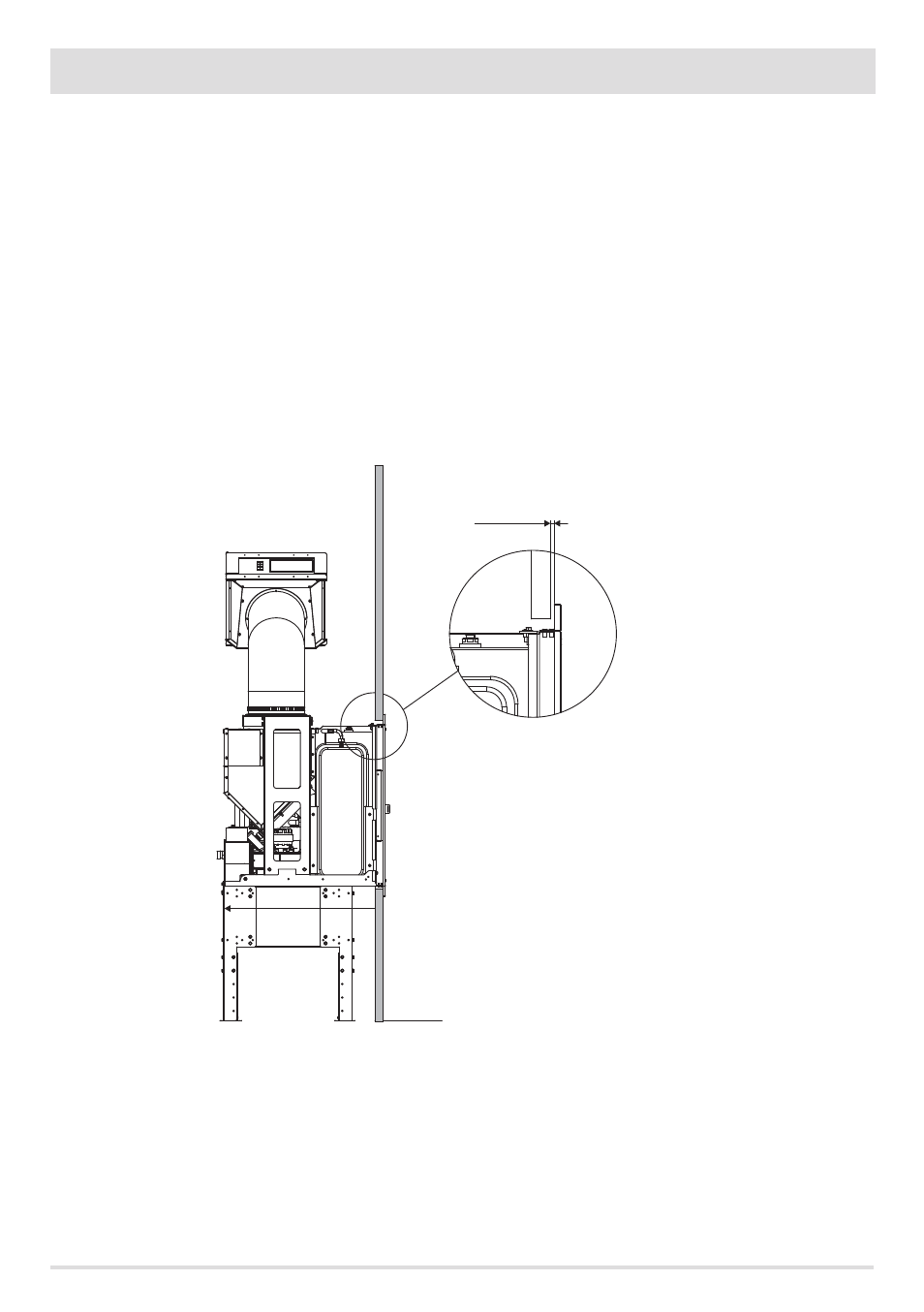

FISSAGGIO AL BASAMENTO DELL’INSERTO
E’ obbligatorio ancorare il prodotto a un piano perchè durante le operazioni di manutenzione annuale da parte del tecnico autorizzato,
la camera di combustione può essere sfilata dalla sua sede mediante l’ausilio di due guide estensibili.
Per fissare l’inserto procedere come segue:
• misurare la distanza (A) da battuta cornice a esterno supporto in modo da poterlo ricollocare adeguatamente.
A=590 mm (misura da battuta cornice a esterno supporto).
A1= 3 mm (misura da esterno parete a battuta cornice).
• Togliere la cornice di compensazione C (vedi paragrafo dedicato).
• Svitare le viti in basso (B) sotto la cornice.
• A questo punto estrarre la macchina e separarla dal suo supporto (D).
• Posizionare il supporto (D) alla distanza dalla parete misurata precedentemente .
• Con le viti in dotazione fissare il supporto (D) al basamento (E) oppure al supporto opzionale, facendo attenzione che il piano di
ancoraggio del supporto (D) e la parete siano perpendicolari.
• Riposizionare la macchina sul supporto (D), reinserire le viti (B) verificando che la macchina e il supporto siano ben fissate al fine di
garantire il funzionamento del prodotto.
E’ molto importante assicurarsi di aver rispettato le misure di posizionamento del basamento del prodotto, facendo molta
attenzione che il piano di ancoraggio del supporto e la parete siano perpendicolari. Assicurarsi inoltre, che le viti rendano
la macchina vincolata al supporto.
Il prodotto può essere installato all’altezza desiderata, costruendo in opera un opportuno rialzo. Questo supporto deve essere costruito in
materiale non infiammabile.
La ditta declina ogni responsabilità per eventuali danni a cose e persone nel caso non venissero rispettate le avvertenze
sopra riportate.
