5-COLLEGAMENTO IDRAULICO

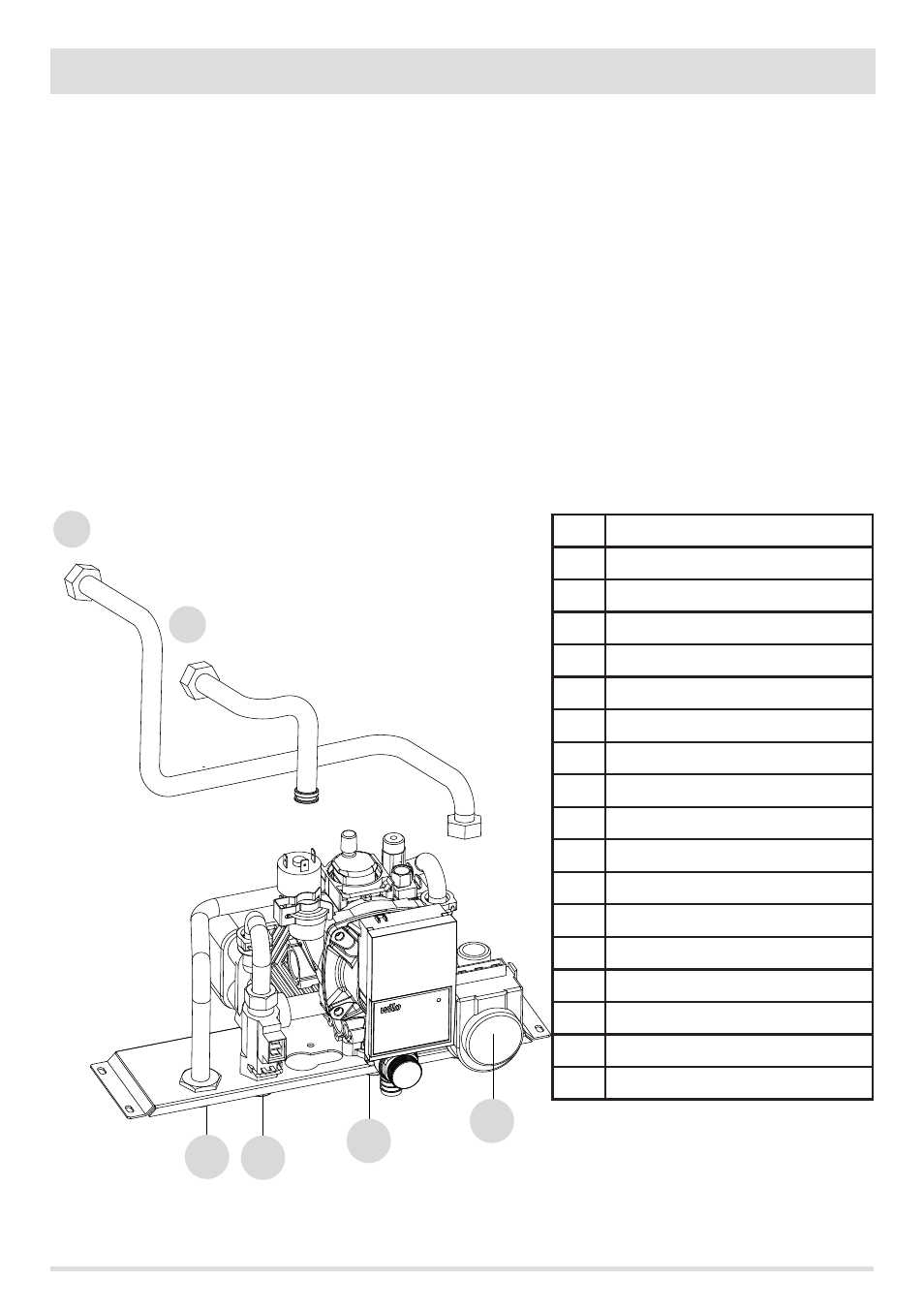

KIT IDRAULICO
Le caldaia è munite di un kit completo per la produzione di acqua sanitaria composto da:
• Scambiatore a piastre
• Valvola deviatrice a 3 vie
• Flussostato
• Tubazioni e raccordi per il collegamento
Il kit, già premontato dalla casa costruttrice, ha il compito di riscaldare l’acqua sanitaria proveniente dalla linea idrica dell’abitazione.
Nel momento in cui c’è richiesta di acqua calda aprendo un rubinetto, il flussostato interno comanda alla valvola deviatrice di convogliare
l’acqua calda, contenuta all’interno della caldaia, verso lo scambiatore a piastre. La temperatura dell’acqua sanitaria dipende molto dalla
temperatura dell’acqua all’interno dell’impianto di riscaldamento e con buona approssimazione, si calcola togliendo 10°-15°C al valore
letto sul pannello comandi della caldaia (temperatura acqua in caldaia).
Nel caso in cui la caldaia sia in ECO-STOP è ci sia richiesta di acqua sanitaria, la caldaia, dopo 30 secondi dalla richiesta, inizio
automaticamente il processo di accensione per riscaldare l’acqua all’interno della caldaia e successivamente l’acqua sanitaria.
1 RUBINETTO DI SCARICO
2 VALVOLA DI SICUREZZA
3 RUBINETTO DI RIEMPIMENTO
4 USCITA ACQUA SANITARIA
5 ENTRATA ACQUA SANITARIA
6 RITORNO RISCALDAMENTO
7 MANDATA RISCALDAMENTO
8 -------------
9 FLUSSOSTATO
10 MOTORE VALVOLA A TRE VIE
11 SCAMBIATORE
12 PRESSOSTATO
13 CONNESSIONI MANOMETRO
14 -------------------------------
15 CONNESSIONI VASO D’ESPANSIONE
16 POMPA
17 MANDATA SCAMBIATORE
18 RITORNO SCAMBIATORE
NOTA: PER LE POSIZIONI VEDI ANCHE DISEGNO PAGINA
PRECEDENTE E SUCCESSIVA
