A
B B
A C
MIN.1,5 m MIN.1,5 m
MIN.1,5 m
MIN.0,3 m
15
2-INSTALLAZIONE
Servizio Tecnico - Diritti riservati - Riproduzione vietata
PRESA D’ARIA ESTERNA
È obbligatorio prevedere un’adeguata presa d’aria esterna che permetta l’apporto dell’aria comburente necessario al corretto
funzionamento del prodotto. L’afflusso dell’aria tra l’esterno ed il locale di installazione può avvenire per via diretta, tramite apertura su
una parete esterna del locale (soluzione preferibile vedi Figura 9 a); oppure per via indiretta, mediante prelievo dell’aria da locali attigui
e comunicanti in modo permanente con quello di installazione (vedi Figura 9 b). Come locali attigui sono da escludere quelli adibiti a
camere da letto, bagni, autorimesse, garage e in generale locali a pericolo di incendio. In fase di installazione è necessario verificare
le distanze minime necessarie per riuscire a prelevare l’aria dall’esterno. Tenere in conto la presenza di porte e finestre che potrebbero
interferire con il corretto afflusso dell’aria alla stufa (vedi schema sotto).
La presa d’aria deve avere una superficie netta totale minima di 80 cm2: la suddetta superficie va aumentata di conseguenza se all’interno
del locale vi sono altri generatori attivi (per esempio: elettroventilatore per l’estrazione dell’aria viziata, cappa da cucina, altre stufe, ecc...),
che possono mettere in depressione l’ambiente. È necessario far verificare che, con tutte le apparecchiature accese, la caduta di pressione
tra la stanza e l’esterno non superi il valore di 4 Pa (anche per gli apparecchi Oyster se l’aria comburente non è stata opportunamente
canalizzata all’esterno). Se necessario aumentare la sezione di ingresso della presa d’aria, che deve essere realizzata ad una quota
prossima al pavimento e protetta sempre con una griglia di protezione esterna antivolatili e in modo tale che non possa essere ostruita
da nessun oggetto.
E’ possibile collegare l’aria necessaria alla combustione
direttamente alla presa d’aria esterna, con tubo
di almeno Ø50mm, con massima lunghezza di 3
metri lineare; ogni curva del tubo va considerata
equivalente ad un metro lineare. Per l’attacco del tubo
vedere retro stufa.
Per le stufe installate in monolocali, camere da letto
e bagni (ove ammesso) il collegamento dell’aria
comburente all’esterno è obbligatorio. In particolare
per le stufe stagne è necessario che talke collegamento
sia realizzato a tenuta per non compromettere la
caratteristica di tenuta complessiva del sistema.

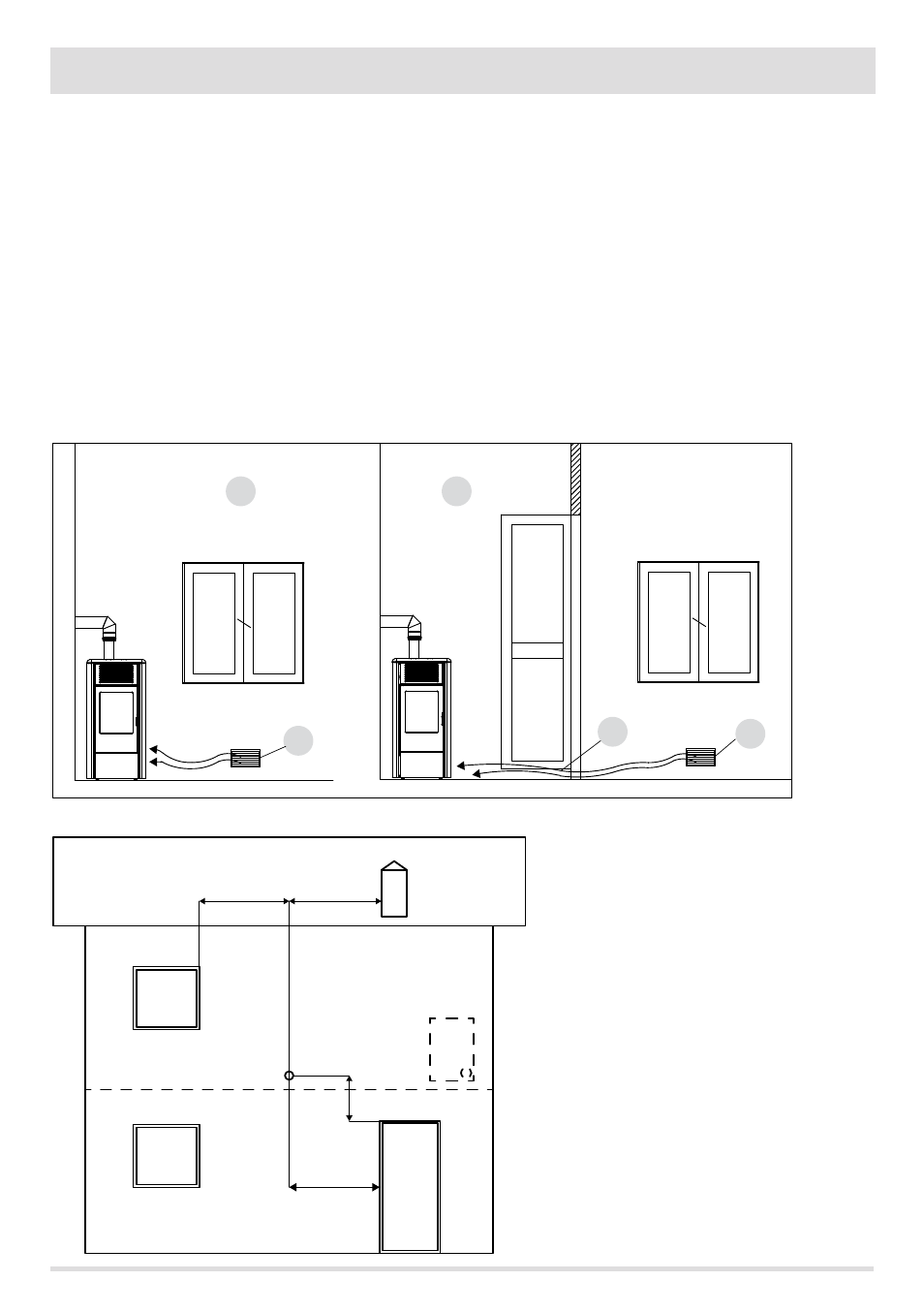

FIGURA 9 A - DIRETTAMENTE DALL’ESTERNO
FIGURA 10
FIGURA 9 B - PER VIA INDIRETTA DAL LOCALE ADIACENTE
A=PRESA D’ARIA
B=LOCALE DA VENTILARE
C=MAGGIORAZIONE DELLA FESSURA SOTTO LA PORTA
