MCZ Swing HYDRO Manuale d'uso
Pagina 33
3
2
1
4
6
7
5
50
95
70
258
208
70
95
50
31
5-COLLEGAMENTO IDRAULICO
Servizio Tecnico - Diritti riservati - Riproduzione vietata

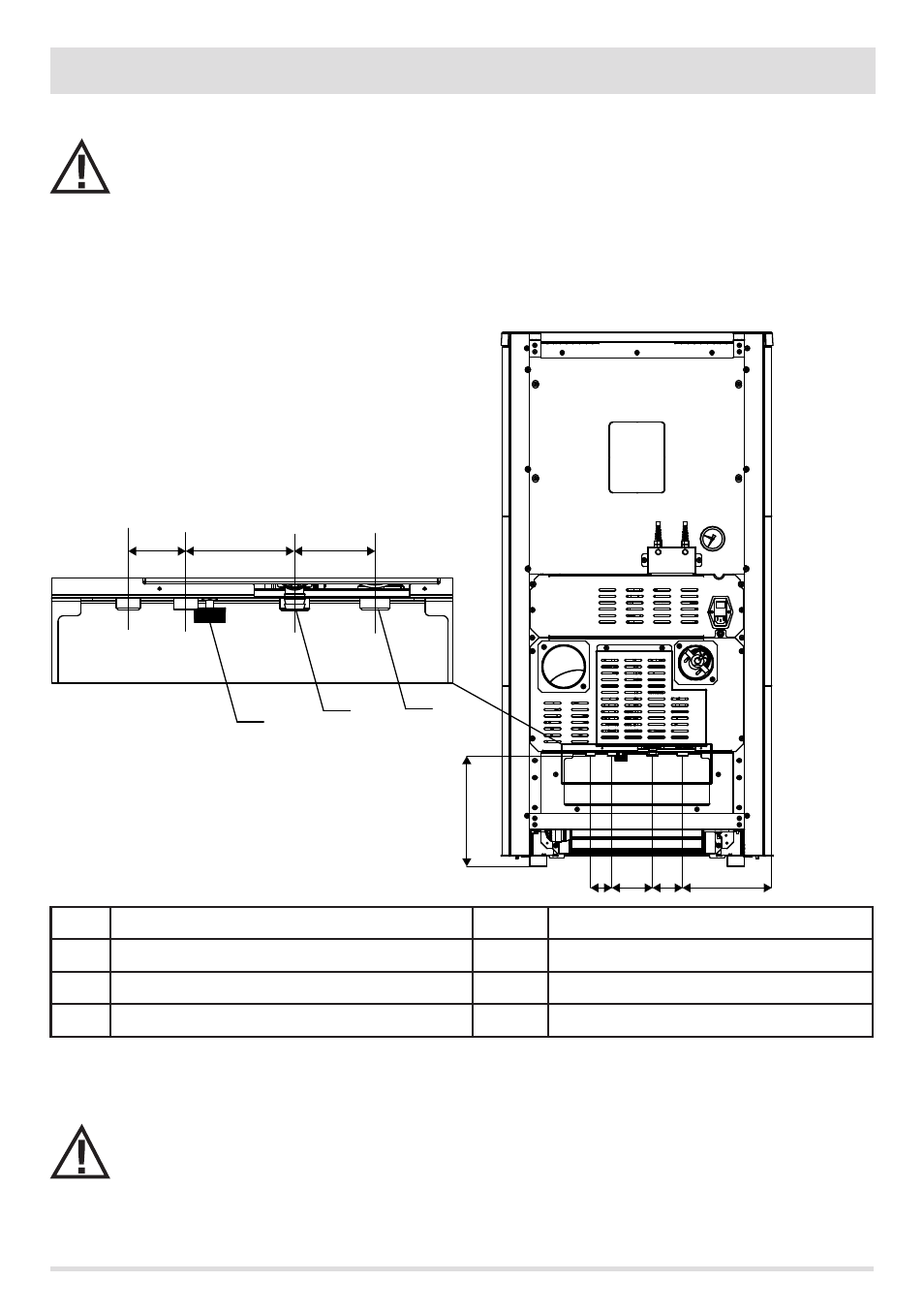

COLLEGAMENTO IMPIANTO IDRAULICO
IMPORTANTE!
Il collegamento della stufa all’impianto idraulico deve essere realizzato ESCLUSIVAMENTE da personale specializzato
e che possa eseguire l’installazione a perfetta regola d’arte e rispettando le disposizioni vigenti nel Paese di
installazione. Il produttore declina ogni responsabilità in caso di danni a cose o persone o in caso di mancato
funzionamento, nel caso in cui non venga rispettata le sopraindicata avvertenza.
1
RUBINETTO DI SCARICO
5
ENTRATA ACQUA SANITARIA 1/2” G MASCHIO
2
VALVOLA DI SICUREZZA
6
RITORNO RISCALDAMENTO 3/4”G MASCHIO
3
RUBINETTO DI RIEMPIMENTO
7
MANDATA RISCALDAMENTO 3/4”G MASCHIO
4
USCITA ACQUA SANITARIA 1/2” MASCHIO
Eseguire gli allacciamenti ai corrispondenti attacchi illustrati nello schema sopra badando di evitare tensioni nelle tubazioni e
sottodimensionamenti
IMPORTANTE!!!
LAVARE L’INTERO IMPIANTO PRIMA DI COLLEGARE LA STUFA AL FINE DI ELIMINARE RESIDUI E DEPOSITI.
Installare sempre a monte della stufa delle saracinesche di intercettazione al fine di isolare la stessa dell’impianto
idrico qualora fosse necessario muoverla o spostarla, per eseguire la manutenzione ordinaria e/o straordinaria.
Collegare la stufa utilizzando delle tubazioni flessibili per non vincolare eccessivamente la stufa all’impianto e per
permettere dei leggeri spostamenti.
